机加工用螺杆式手动台钳结构设计

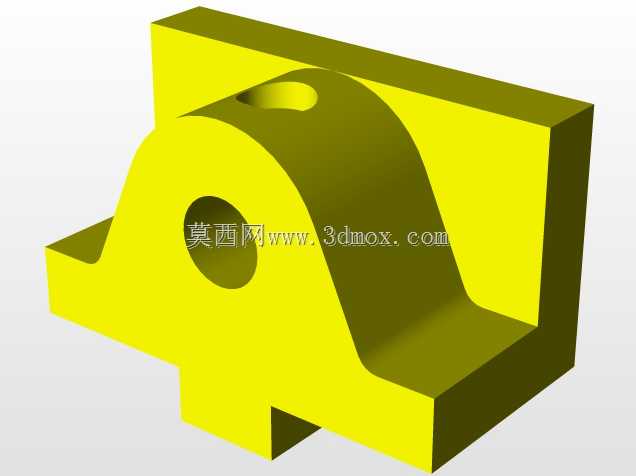

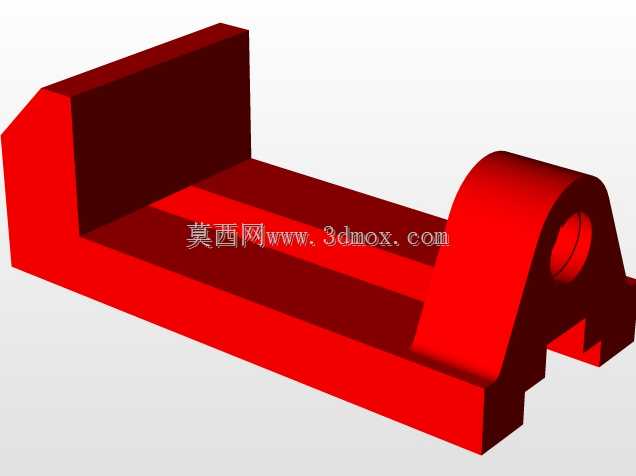

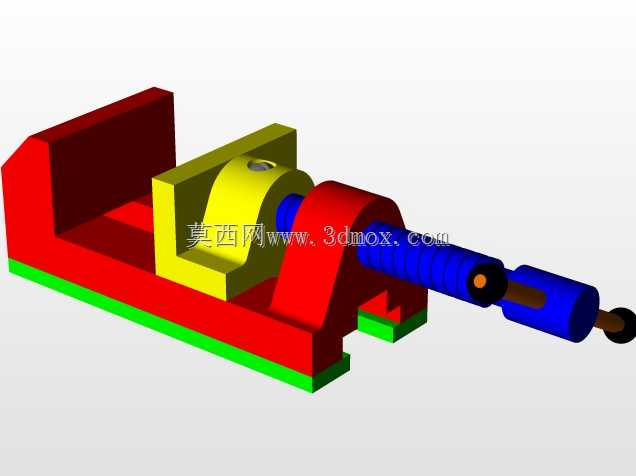

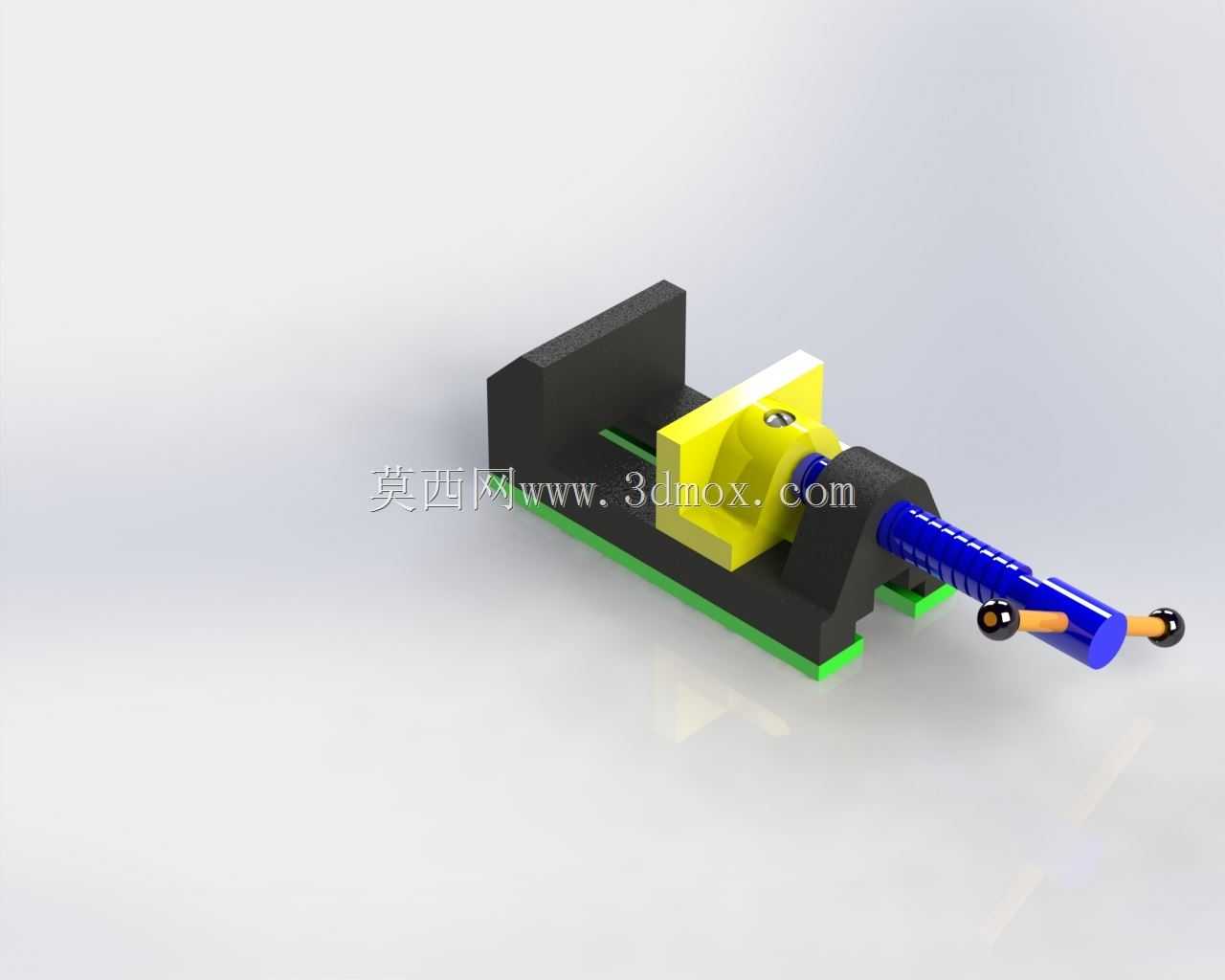

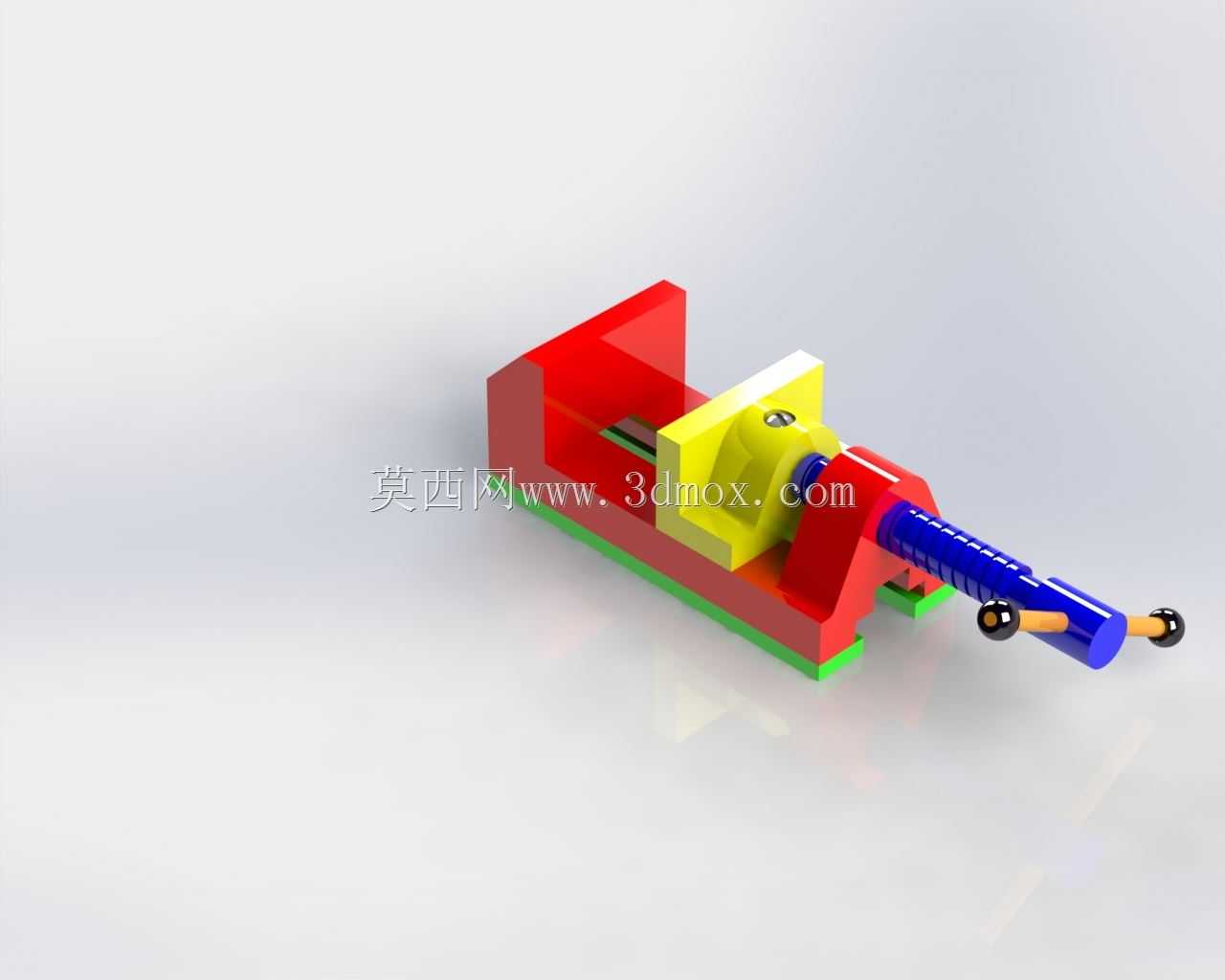

在常规机加工、钳工修配、小型零件装配的作业场景里，这类手动台钳是工位上最基础也最不可或缺的工装，不管是台式钻床的工件定位、铣床的小件夹持，还是钳工锉削、攻丝、修配毛刺的工序，都需要靠它来完成工件的可靠固定，避免加工过程中工件位移带来的尺寸超差、加工报废甚至安全隐患。这款台钳采用经典的螺杆传动夹紧结构，整体由固定钳身、活动钳身、传动螺杆、导向底座、钳口垫条、操作手柄几个核心部分组成，固定钳身与底座采用一体化结构设计，保证夹持受力时的整体刚性，避免长期受力出现钳身形变导致的夹持精度下降。活动钳身通过底部的导向滑槽与底座配合，传动螺杆贯穿活动钳身的传动螺母，转动端部的带防滑球头的操作手柄，就能带动活动钳身沿导向方向平稳移动，实现钳口的开合与夹紧动作，钳口接触面设计有防滑齿纹，同时预留了软钳口垫的安装槽，针对不同材质的工件可以更换铜、铝或者尼龙材质的软钳口，避免夹持过程中夹伤工件已加工表面。从安装边界来看，这类台钳的底座预留了螺栓安装孔，可以直接固定在标准钳工台或者机床工作台上，安装孔位的间距适配常规工位的T型槽尺寸，不需要额外制作过渡连接板就能完成装夹固定，整体的开合行程覆盖常规小型零件的夹持需求，钳口的高度设计兼顾了不同厚度工件的夹持稳定性，当夹持较薄的工件时，钳口的下沿可以贴合底座支撑面，避免工件受力翘起；夹持较高的工件时，钳口的有效夹持高度也能提供足够的抱紧力，不会因为工件重心偏高出现夹持晃动。设计过程中需要重点考虑螺杆的传动效率与自锁性能，梯形螺纹的选型既保证了足够的传动强度，又能在夹紧后实现自锁，不会因为加工过程中的振动导致钳口松脱，活动钳身与导向槽的配合间隙需要控制在合理范围，间隙过大会导致夹持精度不足，间隙过小则会出现移动卡滞，尤其是在长期使用出现磨损后，还需要设计间隙调整结构来补偿磨损量，保证台钳的长期使用精度。手柄的球头设计可以让操作人员在转动螺杆时施力更顺畅，不需要额外加力杆就能提供足够的夹紧力，针对不同的加工工况，比如重切削的铣削工序，夹紧力可以通过手柄的施力大小灵活调整，而针对薄壁类易变形零件，也可以控制夹紧力避免工件装夹变形。
