机用螺杆式快速夹紧台钳结构设计

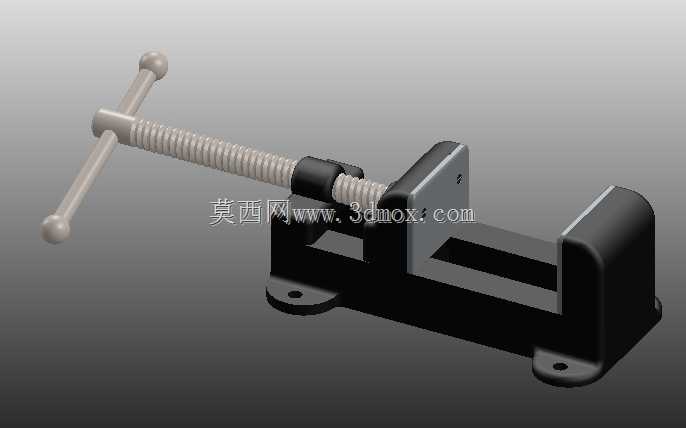

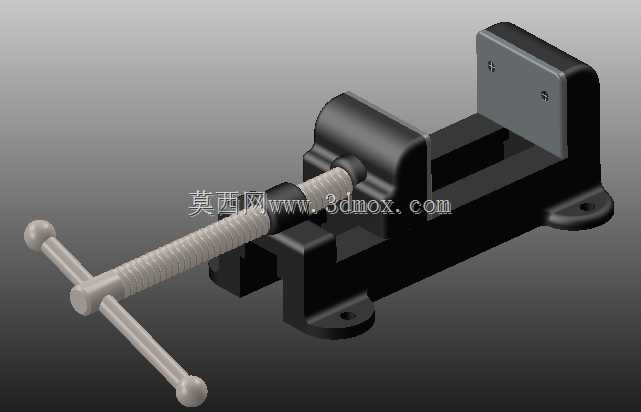

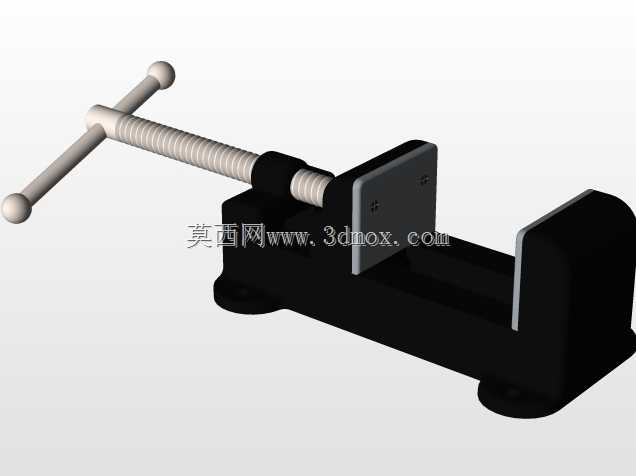

这款螺杆驱动的夹紧工装，是小型机加工、钳工装配场景里的基础夹持部件，常被固定在钻床工作台、钳工台、小型铣床的台面上，用来夹持金属、非金属待加工工件，避免加工过程中工件移位影响加工精度。从结构设计逻辑来看，整体采用分体式滑动配合结构，固定钳身通过底部两个带安装孔的耳座与工作台面连接，安装孔位适配常规M8-M10规格的紧固螺栓，安装时需保证固定钳口与工作台进给方向的平行度误差控制在0.05mm/m以内，避免装夹后工件出现偏斜。活动钳身通过燕尾型导轨结构与固定钳身配合，导轨配合间隙可通过侧面的调节镶条调整，保证滑动顺畅无卡滞的同时，避免钳口上翘影响装夹刚性。传动部分采用梯形螺纹螺杆结构，螺杆一端通过T型槽结构与活动钳身连接，转动手柄时螺杆带动活动钳身沿导轨做直线进给运动，梯形螺纹的自锁特性可以保证装夹后不会因为加工振动出现松脱，装夹行程可覆盖0-100mm范围的工件尺寸，适配绝大多数小型零件的加工装夹需求。钳口部分采用可拆卸式设计，钳口板通过沉头螺钉固定在钳身的安装面上，钳口表面加工有交叉网纹，增大装夹时的摩擦力，针对表面精度要求高的工件，也可以更换铜质或者尼龙材质的软钳口，避免夹伤工件表面。从安装边界来看，整体外形长度约220mm，宽度约100mm，闭合状态下高度约120mm，占用工作台面空间小，适合小型加工工位的紧凑布局。设计时特意将手柄设置为可拆卸式的穿杆结构，需要大夹紧力时可以穿入加长杆增大力矩，日常使用时短手柄即可满足常规装夹需求，避免手柄过长占用过多操作空间。固定钳身尾部的立式安装板还可以拓展安装定位挡块，针对批量加工的工件可以快速定位装夹位置，减少重复找正的辅助时间。整体结构没有复杂的传动部件，维护时仅需要定期在导轨面和螺杆螺纹处涂抹润滑脂，即可保证长期使用的顺畅性，故障率极低，是加工车间、维修工位、模型制作场景里通用性极强的夹持工装。
