机用螺杆式台虎钳结构设计

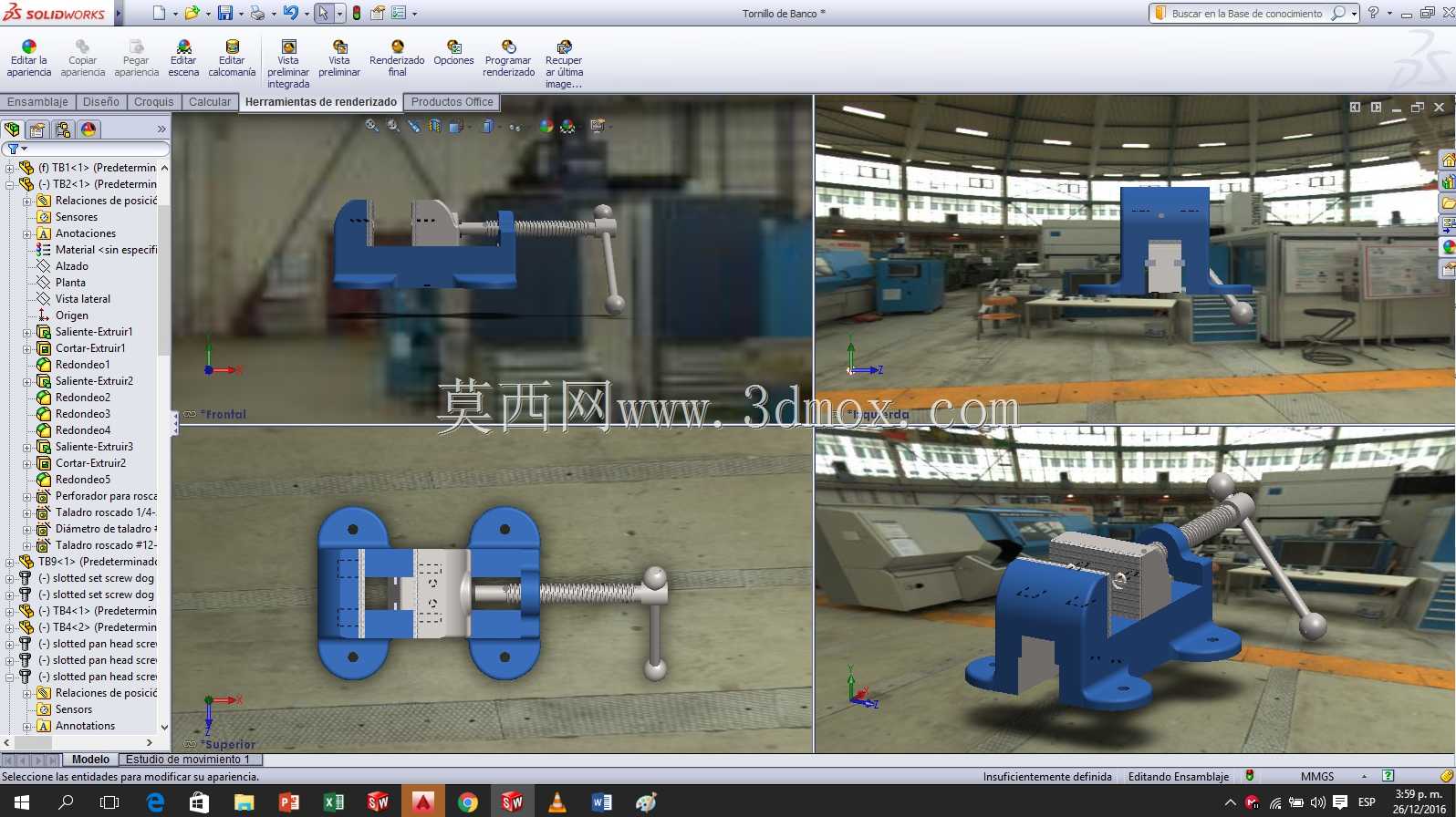

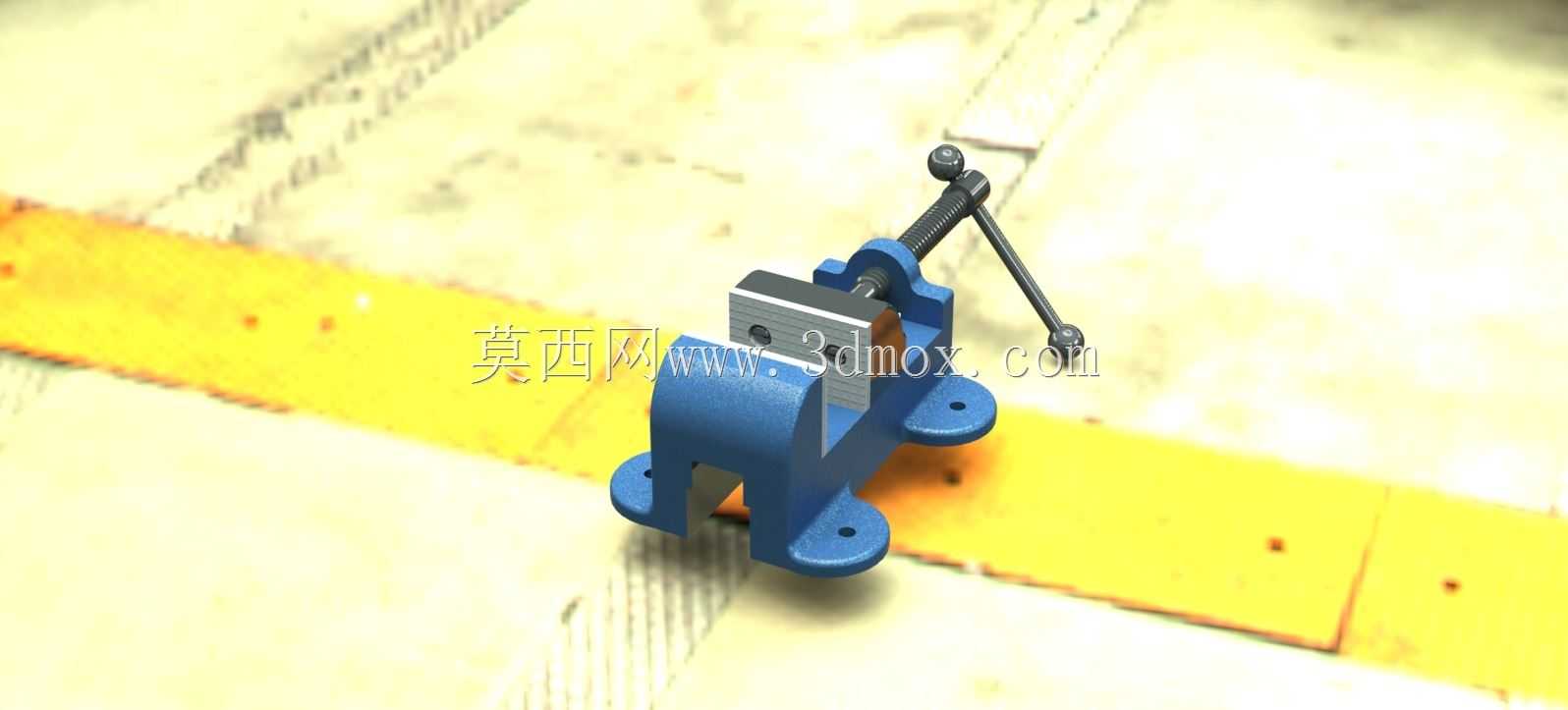

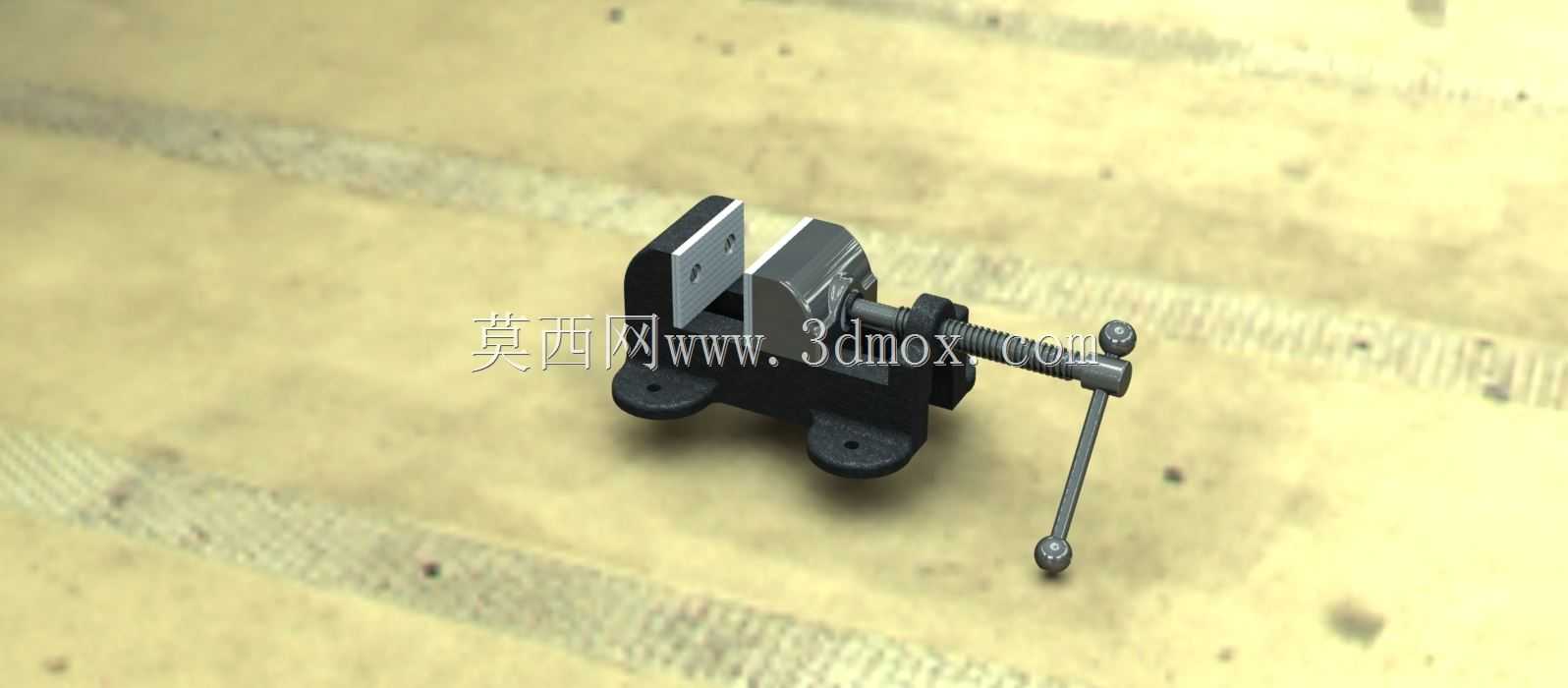

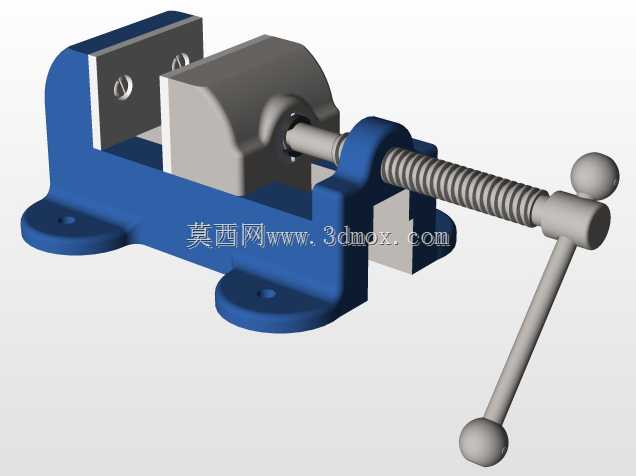

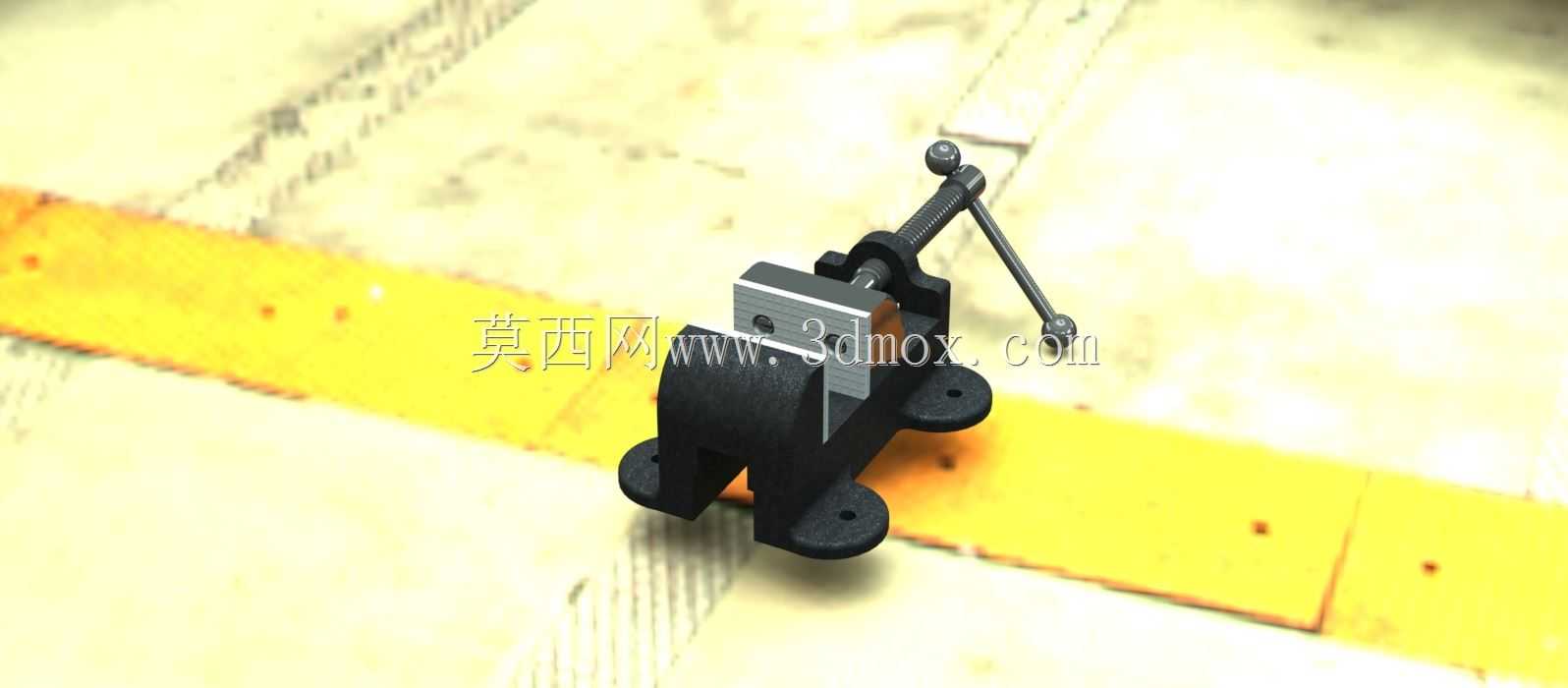

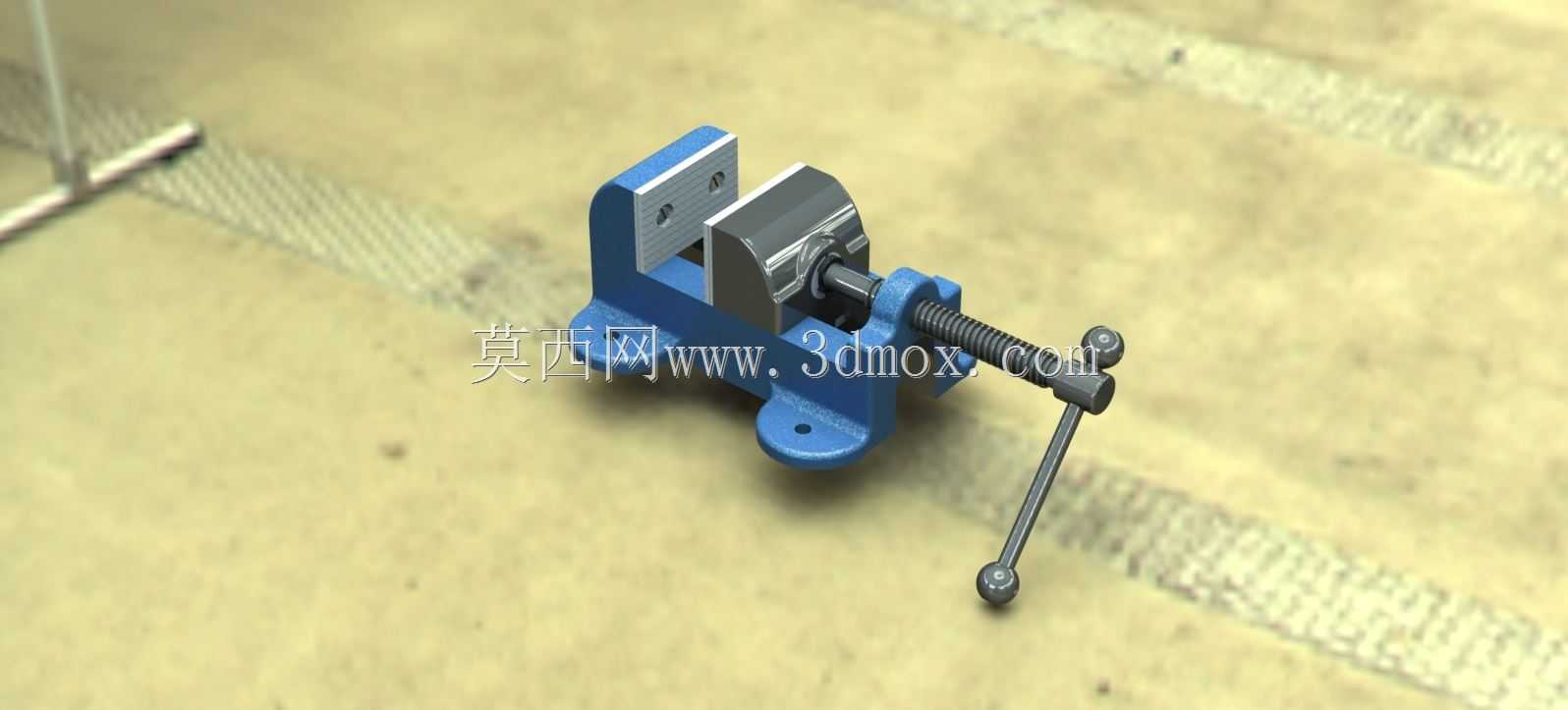

这款螺杆驱动的机用虎钳是钳工工位、小型机加工工位最常用的通用夹紧工装，日常作业中承担着固定待加工工件的核心作用，不管是錾削、锉削、锯切这类手工钳工作业，还是小型钻床、轻型铣床的辅助装夹，都能依靠稳定的夹紧力避免工件移位，保障加工精度与操作安全。从结构设计逻辑来看，整套装置采用固定钳身与活动钳身配合的经典布局，固定钳身底部预留两个贯通安装孔，可通过螺栓直接固定在钳工台或机床工作台的T型槽上，安装边界需预留至少1.5倍钳身长度的操作空间，避免摇动手柄时与周边工装、工件发生干涉；活动钳身通过梯形螺纹螺杆与固定钳身连接，梯形螺纹的自锁特性可以保证夹紧后不会因为加工振动出现松脱，螺杆末端搭配带防滑滚花的摇把，操作人员施加较小的力就能通过螺纹增力结构获得足够的夹紧力，钳口位置设计有可更换的齿形钳口板，磨损后只需松开固定螺丝即可快速更换，无需整体报废钳身，大幅降低长期使用的维护成本。在实际应用场景中，这类虎钳的开口行程通常覆盖常见小型工件的装夹需求，钳口宽度适配常规五金零件、小型机加工件的夹持尺寸，针对不同材质的工件，还可以在钳口处加装铜皮、橡胶垫等软质衬垫，避免夹紧力过大在工件表面留下压痕，满足精加工件、有色金属件的装夹要求。设计过程中需要重点保证固定钳身与活动钳身的配合导轨间隙，间隙过大会导致活动钳身上翘，夹紧时工件出现角度偏差，间隙过小则会导致滑动卡滞，操作费力；螺杆与活动钳身的连接位置采用间隙配合，保证螺杆转动时不会带动活动钳身跟转，同时能顺畅传递轴向推力，钳身整体采用铸铁材质铸造后加工，具备足够的刚性，承受夹紧力与切削力时不会出现明显形变，保障装夹的稳定性。
