SolidWorks主草图确定建模操作教学内容

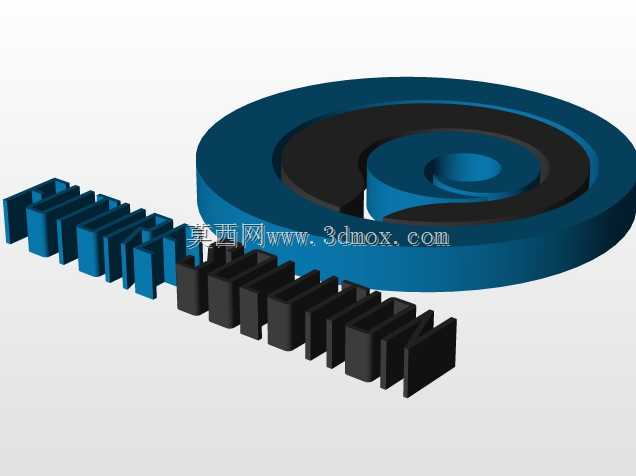

在机械结构三维建模的全流程中，主草图的选定是整个设计链路的核心起始环节，直接决定后续特征生成、装配约束的逻辑合理性，也是很多刚接触三维设计的从业者容易出现疏漏的环节。很多新手在建模初期往往随意选择草绘平面，没有结合零件的加工基准、装配定位关系来确定主草图，导致后续特征修改时出现参考丢失、约束冲突，甚至需要推倒重来的情况，严重影响设计效率。主草图的选定首先要贴合零件的实际加工工艺，比如轴类零件通常以轴线所在的径向平面作为主草绘平面，板类零件优先选择最大安装面作为草绘基准，这样生成的特征尺寸可以直接和加工工序的尺寸标注对应，减少后期出工程图时的尺寸调整工作量。在实际的设备设计场景中，不管是单机设备的零部件建模，还是自动化产线的整线布局，主草图的逻辑一致性都非常重要，比如做输送线的机架建模时，主草图选定机架的底部安装基准面，后续的支腿、横梁、辊筒安装位的特征都可以基于这个基准做偏移、拉伸，装配时可以直接和地面安装基准做约束，避免出现整体装配的位置偏差。主草图的绘制需要优先确定定位基准，也就是先绘制好中心线、定位参考线，把整个零件的核心尺寸边界先锁定，再逐步绘制局部轮廓，不要一开始就纠结局部的倒角、小孔这些细节特征，先把整体的外形尺寸、安装边界确定下来，保证零件的整体尺寸符合装配空间的要求。比如做工装夹具的建模时，主草图要先确定夹具和设备工作台的连接孔位尺寸、工件的定位基准尺寸，这两个核心尺寸确定后，后续的夹紧结构、避让槽的设计都可以围绕这个基准展开，不会出现夹具做好后装不上设备、或者夹不住工件的问题。很多从业者在建模时容易忽略主草图的约束完整性，要么欠约束导致草图拖动时变形，要么过约束导致后续修改尺寸时出现报错，合理的主草图应该是全约束状态，所有轮廓的位置、尺寸都和基准做关联，没有多余的自由度，这样后续修改核心尺寸时，整个草图可以同步更新，不会出现局部轮廓错位的情况。在不同的行业应用场景中，主草图的选定逻辑也有细微差别，比如做通用五金配件的建模，主草图要优先匹配配件的安装接口尺寸，保证和其他标准件的适配性；做机床零部件的建模，主草图要贴合机床的加工坐标系，方便后续编程加工时的坐标对刀；做自动化设备的结构件建模，主草图要兼顾装配顺序，让后续的特征生成顺序和实际的装配顺序对应，方便后期做装配工艺的拆解。主草图的绘制还要考虑后续特征的生成便利性，比如需要做阵列的特征，要在主草图里提前确定好阵列的中心、阵列方向的参考线，后续做特征阵列时不需要额外添加参考，减少特征树的参考层级，降低文件出错的概率。很多时候建模出现的特征失败问题，根源都在最开始的主草图选定不合理，比如把主草图选在一个临时生成的辅助面上，后续删除辅助面时整个特征树都会报错，所以主草图必须选在模型的核心基准面上，也就是软件默认的三个基准面或者零件的核心安装、加工基准面，保证整个建模过程的参考稳定性。
