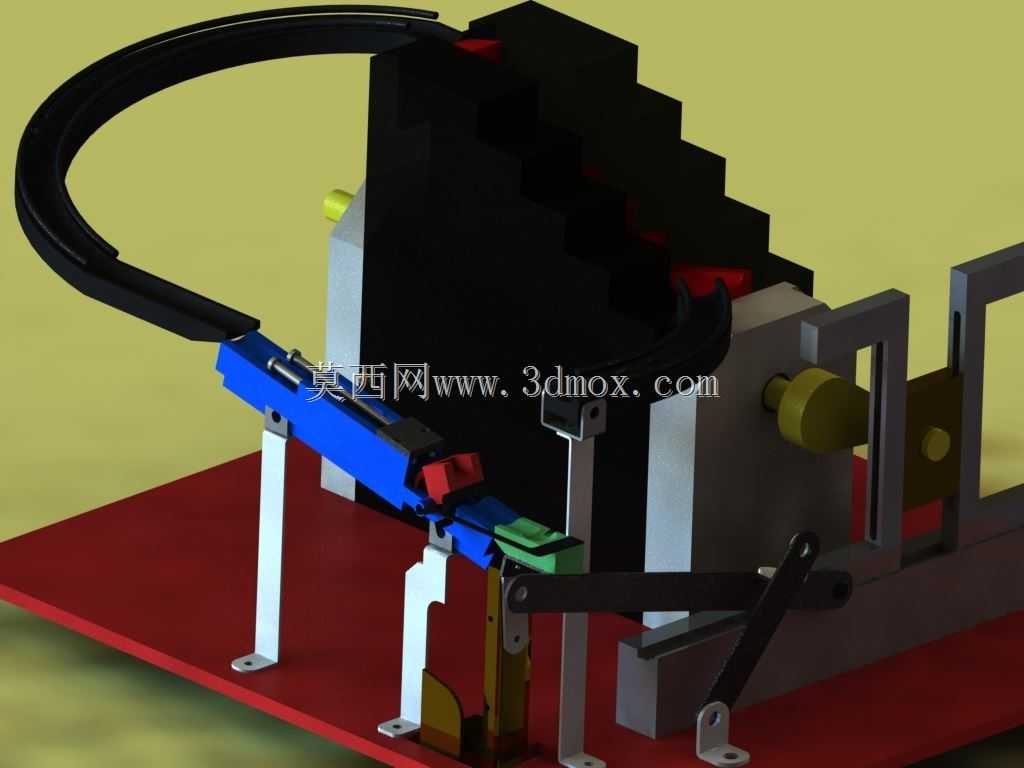

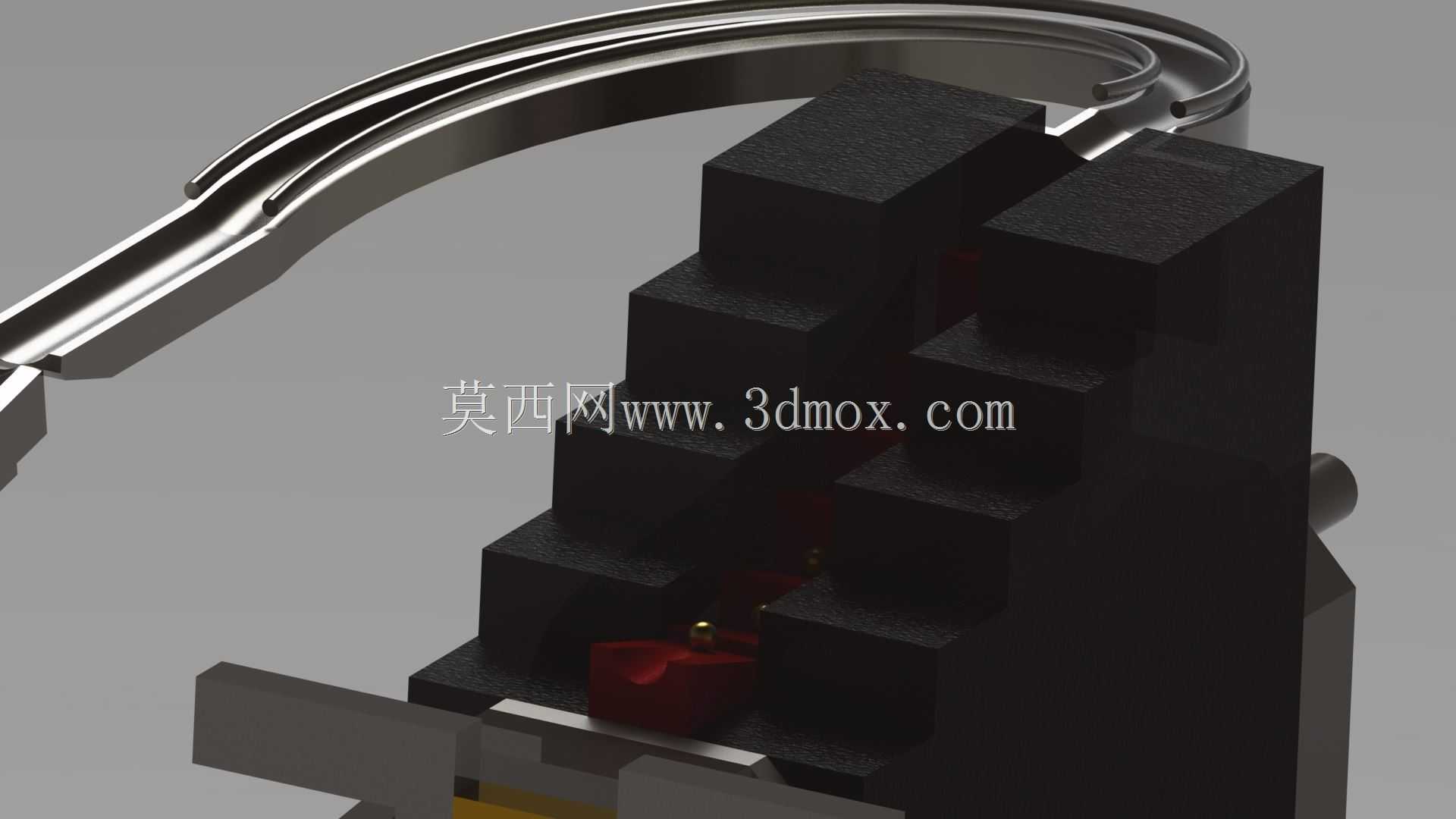

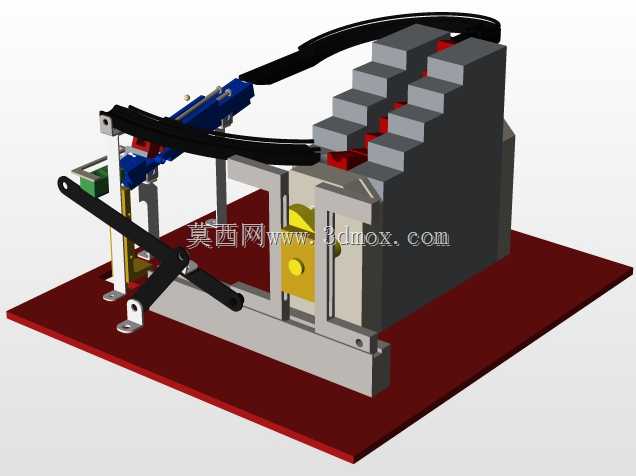

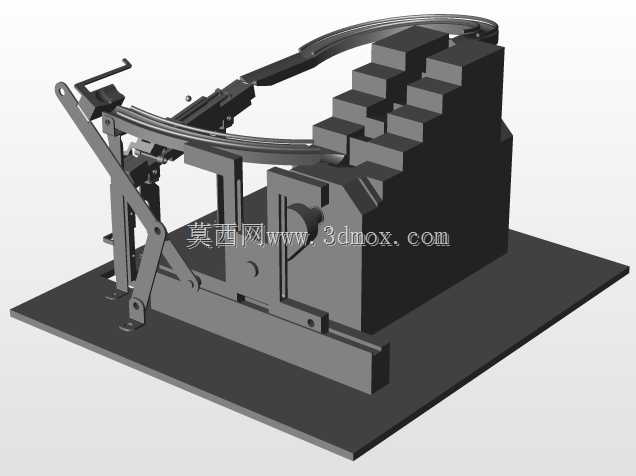

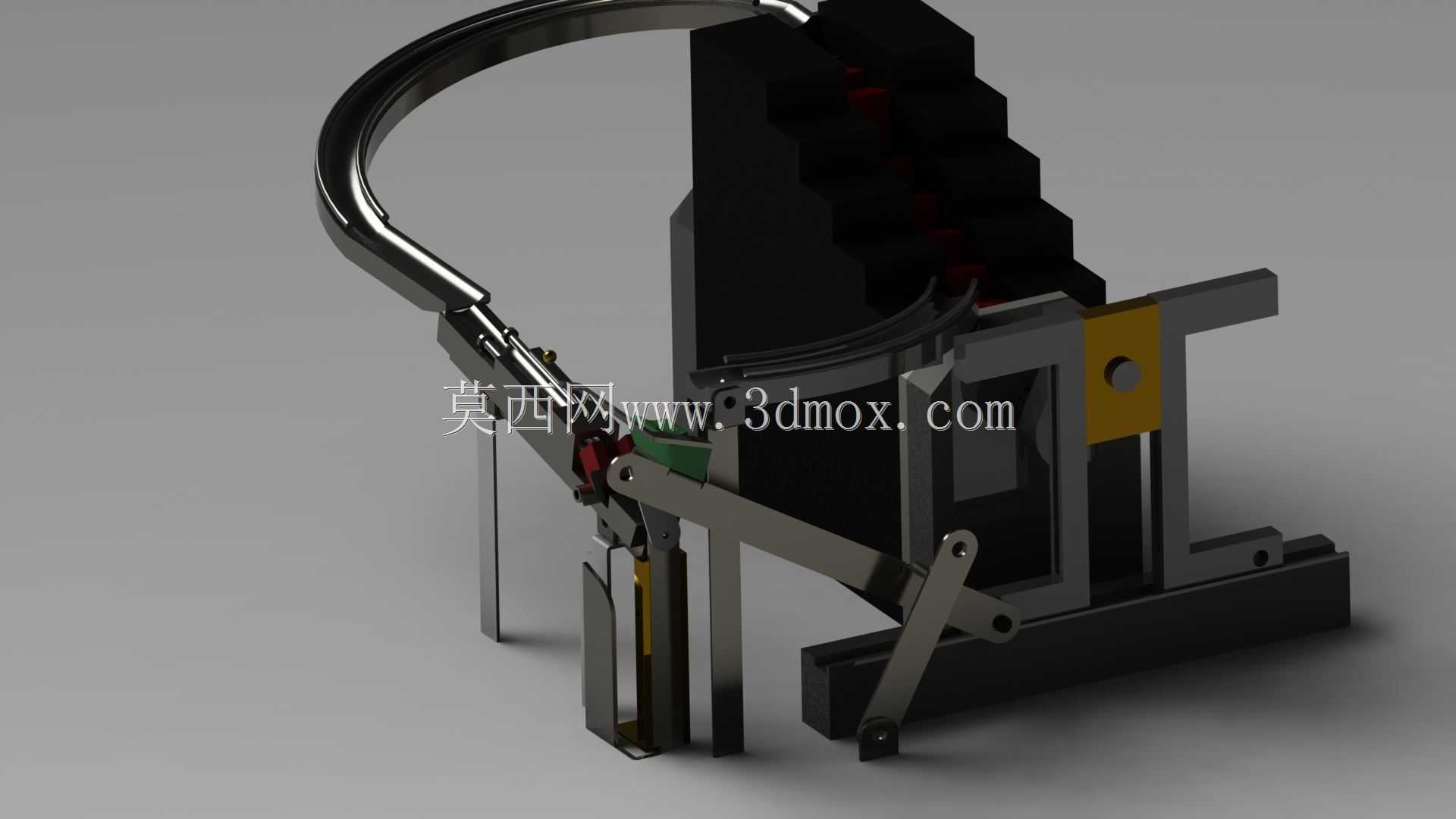

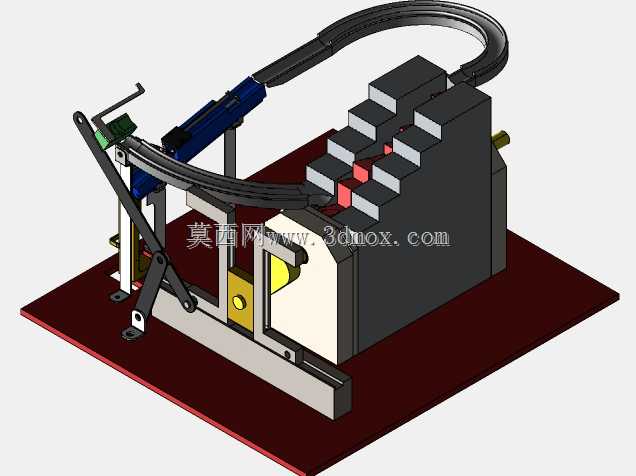

大理石加工机核心执行机构三维结构

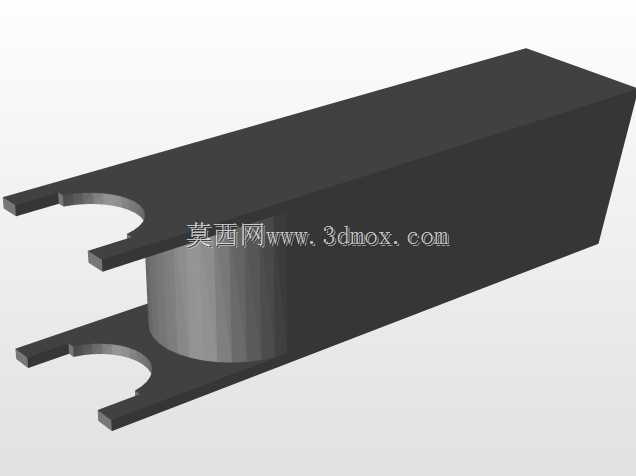

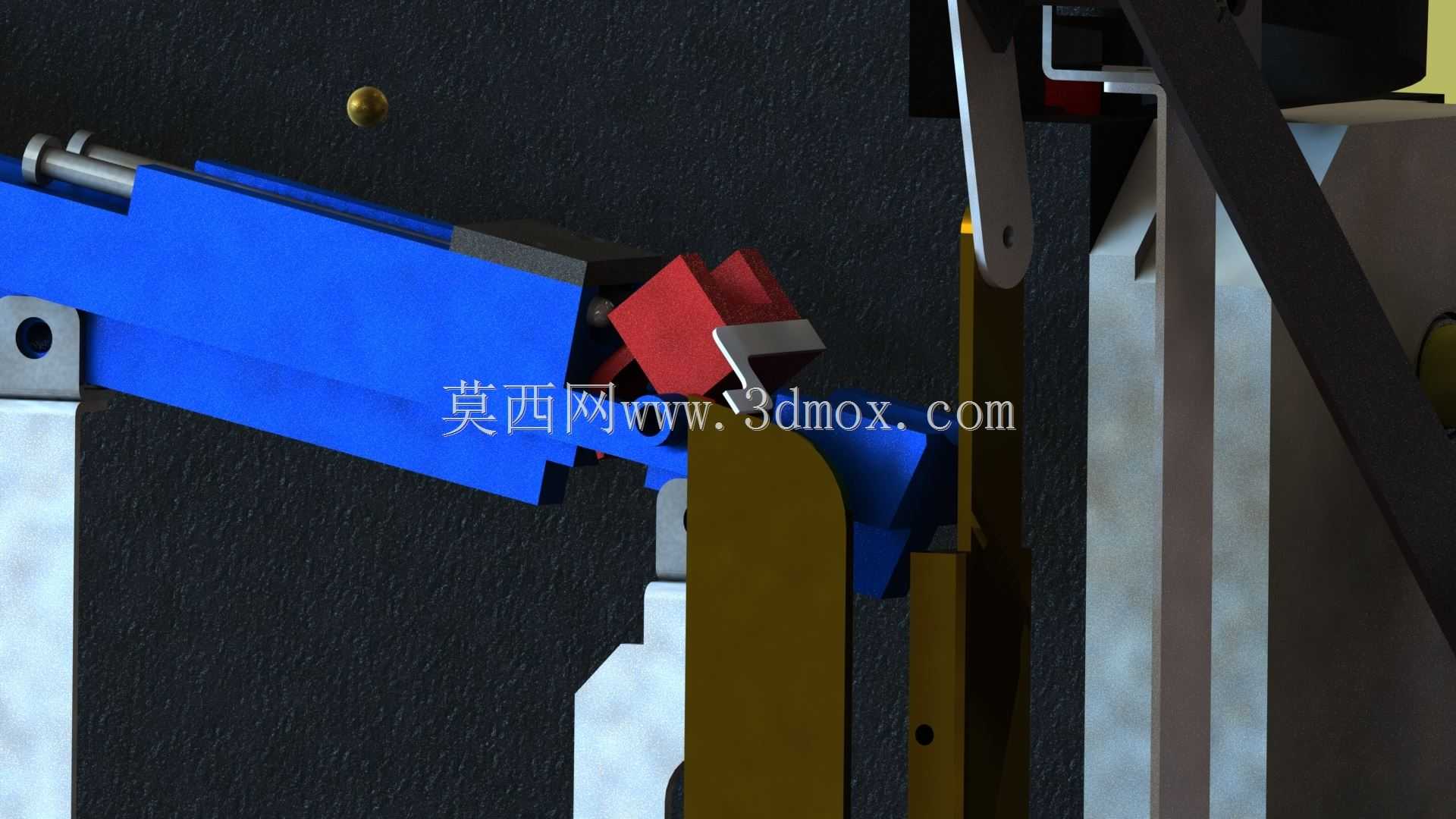

这套三维结构对应石材加工场景里的大理石机核心执行单元，主要面向建筑装饰石材、工艺石材加工环节的工位作业需求，适配中小型石材加工车间的板材边缘处理、表面粗精加工、定位夹持类工序。从结构布局来看，整套执行机构采用模块化拼接设计，各功能组件的安装边界预留了充足的装配调整余量，底座部分采用一体式刚性支撑结构，可直接对接车间通用加工工作台的T型槽安装位，安装孔位按照通用工装间距排布，无需额外定制转接板即可完成固定。夹持模块采用多触点定位设计，针对大理石板材硬度高、易崩边的特性，夹持接触端做了柔性缓冲结构预留，可适配不同厚度规格的大理石板材装夹，装夹行程覆盖常规装饰板材的厚度区间，避免夹持过程中造成石材边角破损。加工执行端的进给路径做了直线导轨导向设计，横向与纵向进给的运动副均预留了润滑脂加注通道，可适配石材加工场景下多粉尘的作业环境，减少粉尘进入运动副造成的磨损。设计过程中针对石材加工的切削受力特性，对受力集中的连接部位做了加强筋结构优化，在控制整体结构重量的同时保证刚性，避免加工过程中出现振颤影响石材表面加工质量。各运动组件的行程限位采用硬限位与软限位结合的设计思路，硬限位块布置在行程端点的刚性支撑位置，可承受进给机构的极限冲击载荷，防止超程造成设备损坏。整套结构的外形尺寸适配车间常规作业通道的通行宽度，设备安装后无需对现有车间布局做大规模调整，可直接嵌入现有石材加工生产线的对应工位，对接上下料机构即可完成连续加工作业。结构上的易损件均采用快拆式设计，针对石材加工过程中磨损较快的接触垫块、导向防护件，无需拆解整体结构即可完成更换，降低日常维护的时间成本。从运动逻辑来看，整套机构的动作流程匹配大理石加工的工序节奏，夹持、进给、复位的动作时序可根据不同加工工艺需求做参数调整，适配粗磨、精磨、倒角等不同工序的作业要求，各动作节点的位置精度可满足常规大理石装饰板材的加工公差要求。
