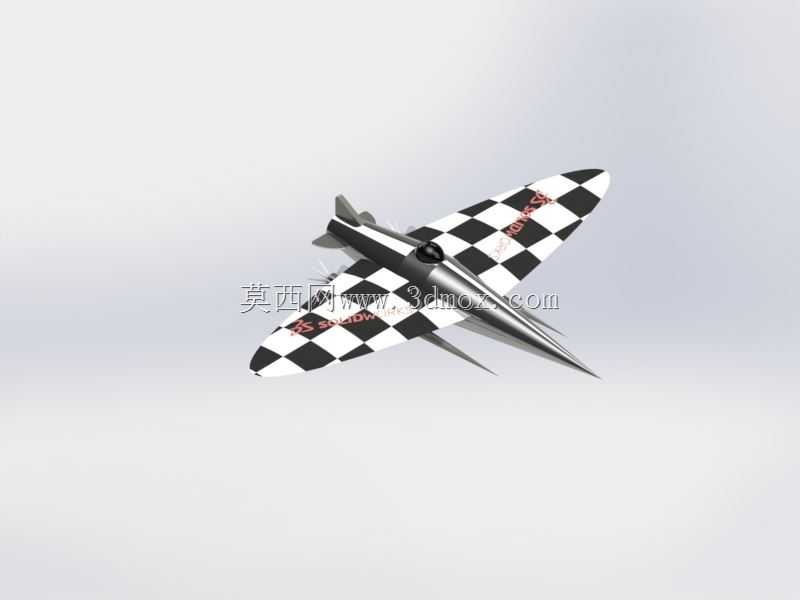

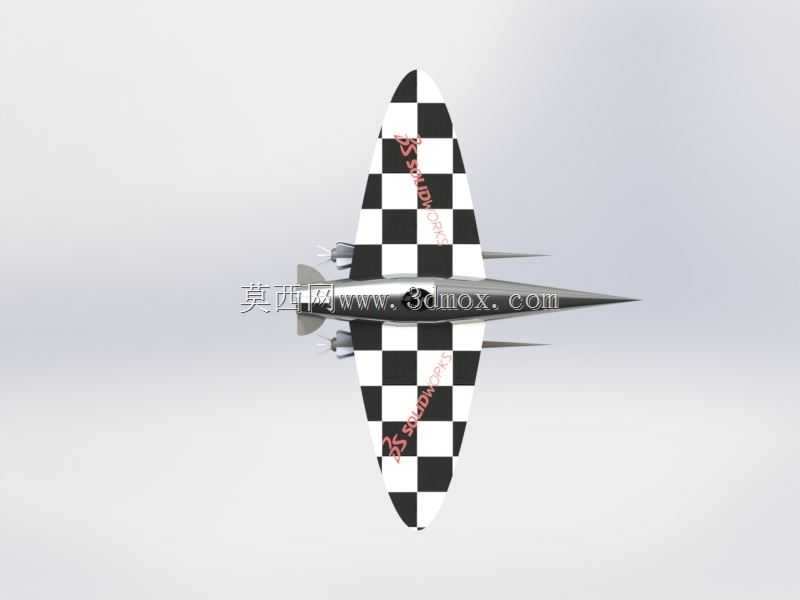

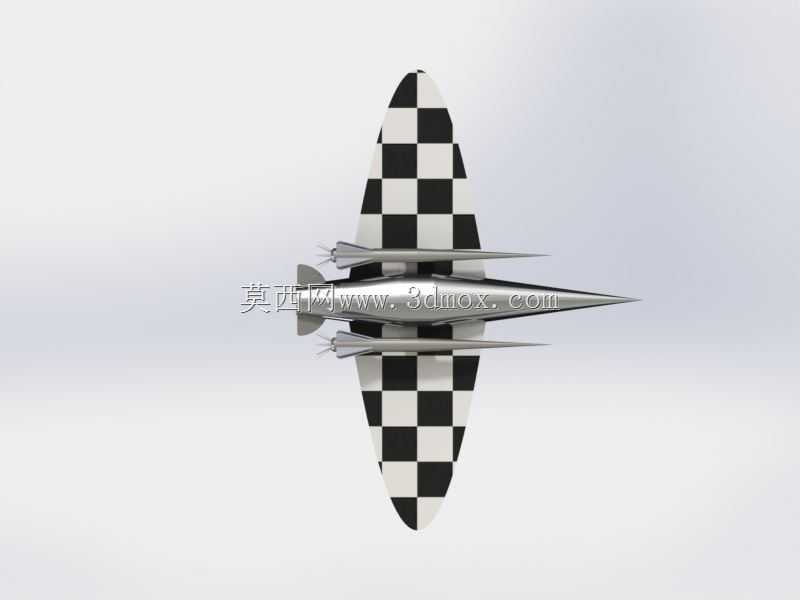

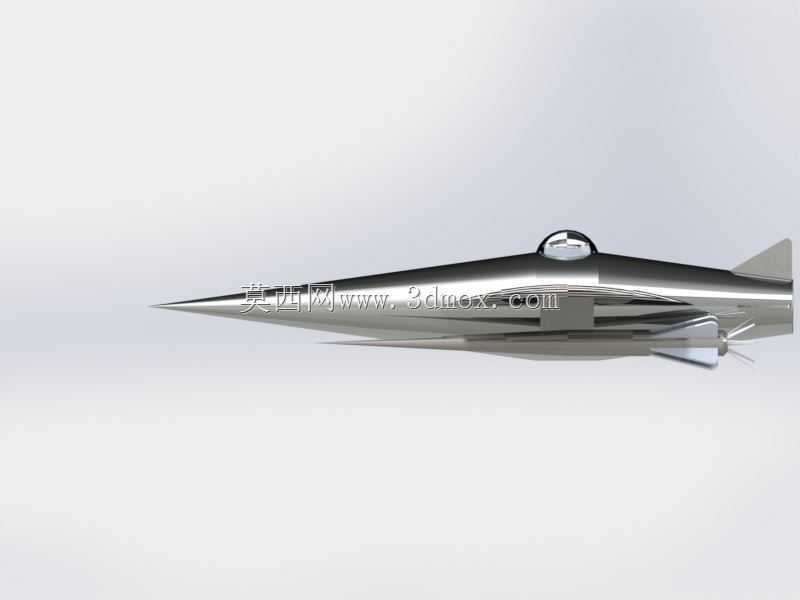

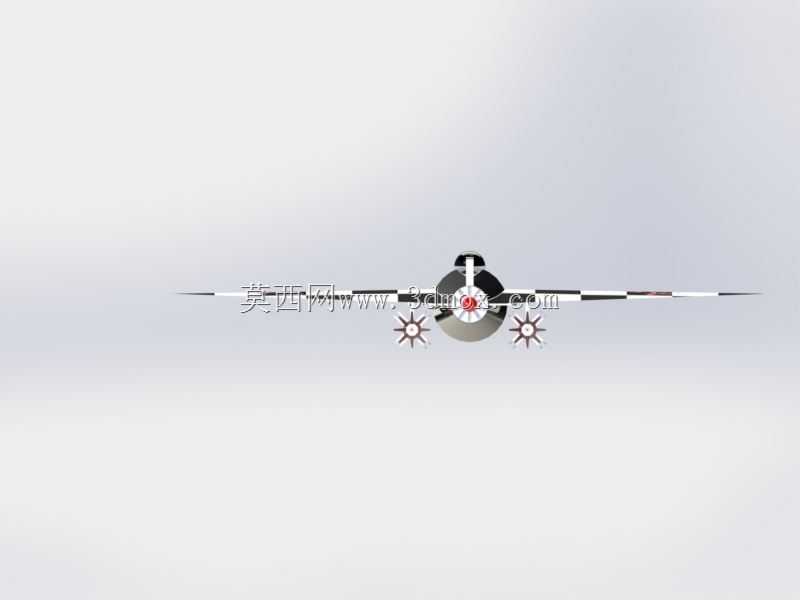

黑白格涂装微型概念飞行器设计方案

这款微型概念飞行器的设计，最初是面向航空科普教具、桌面创意摆件以及小型航模验证场景展开的，整体采用后掠翼融合机身的气动布局，在有限的尺寸内尽可能优化低速飞行时的升阻比，机翼表面的黑白格涂装并非单纯装饰，而是用于航模试飞过程中快速识别飞行姿态、观测机翼形变的标识方案，在高速滚转或小角度俯冲时，高对比度的格纹能让地面观测人员快速判断飞行器的迎角与滚转角度，降低试飞调试的观测难度。从结构设计逻辑来看，整机采用一体化流线型外壳，没有外露的突兀结构件，机头做了尖锐化收窄处理，能有效减少飞行过程中的正面空气阻力，机翼与机身的过渡区域做了平滑曲面融合，避免直角结构带来的气流分离问题，尾翼采用小型化垂直安定面设计，在保证航向稳定性的同时，尽可能减少多余的结构重量。在安装边界的考量上，整机的核心部件预留了微型动力舱的安装空间，机身中部的空腔可以容纳小型电池、驱动电机与控制电路板，机翼内部预留了走线槽位，不需要额外在外壳表面开孔布线，保证了外形的完整性，起落结构采用隐藏式设计，在静态展示时可以收起到机身腹部的凹槽内，飞行状态下也不会产生额外的气动干扰。实际应用场景中，这款结构既可以按比例放大作为小型电动航模的机体基础，也可以直接采用光敏树脂3D打印制作成静态展示模型，用于航空科普场景的原理演示，帮助初学者理解后掠翼飞行器的基本气动布局特点。设计过程中对翼型的选择做了多轮调整，最终选用的薄型对称翼型，既适合低速飞行时的升力输出，也能在倒飞等特技动作下保持足够的操纵响应，机翼上的格纹标识按照等比例划分，每个方格的尺寸对应机翼弦长的固定比例，在后续做风洞测试或者试飞数据分析时，可以直接通过格纹的位置快速定位气流分离点、结构形变位置，不需要额外在机翼表面粘贴测量标识。机身尾部的动力安装座做了同轴度校准结构，能保证驱动电机的输出轴与机身中轴线完全重合，避免动力输出时产生不必要的偏航力矩，整机的重心设计在机翼弦长的三分之一位置，符合常规低速飞行器的重心配平要求，不需要额外增加配重块就能达到基本的静稳定状态，对于航模初学者来说，这种配平设计能大幅降低初次调试的难度，减少起飞时因重心偏移导致的坠机风险。
