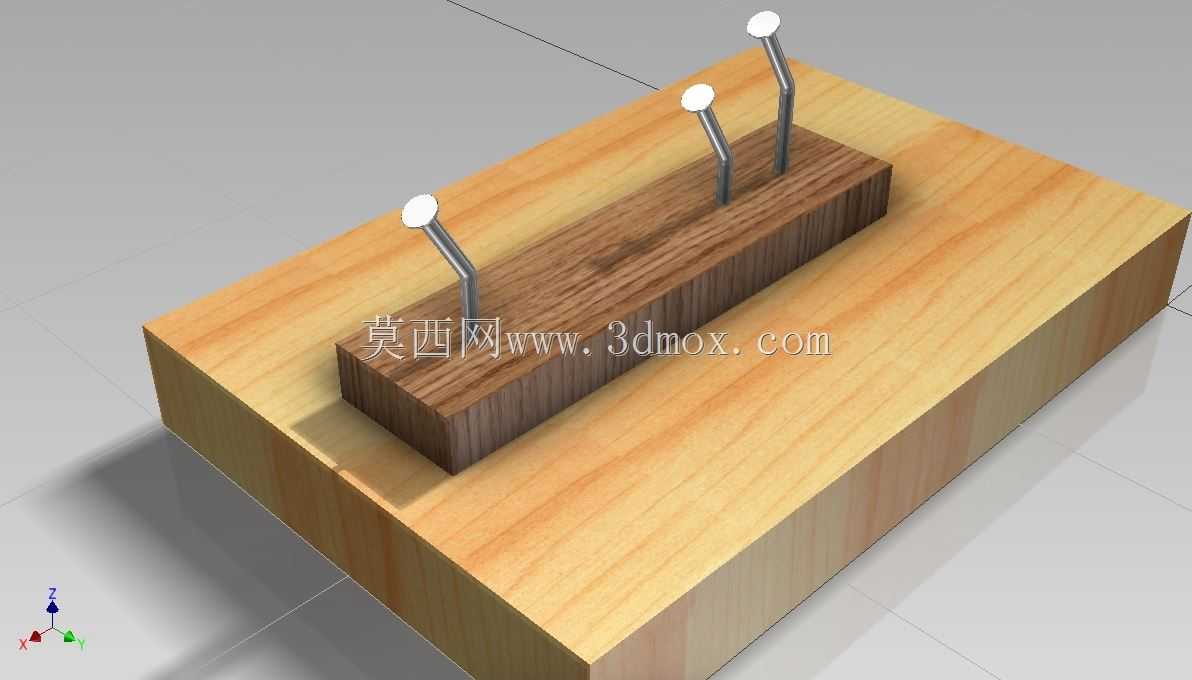

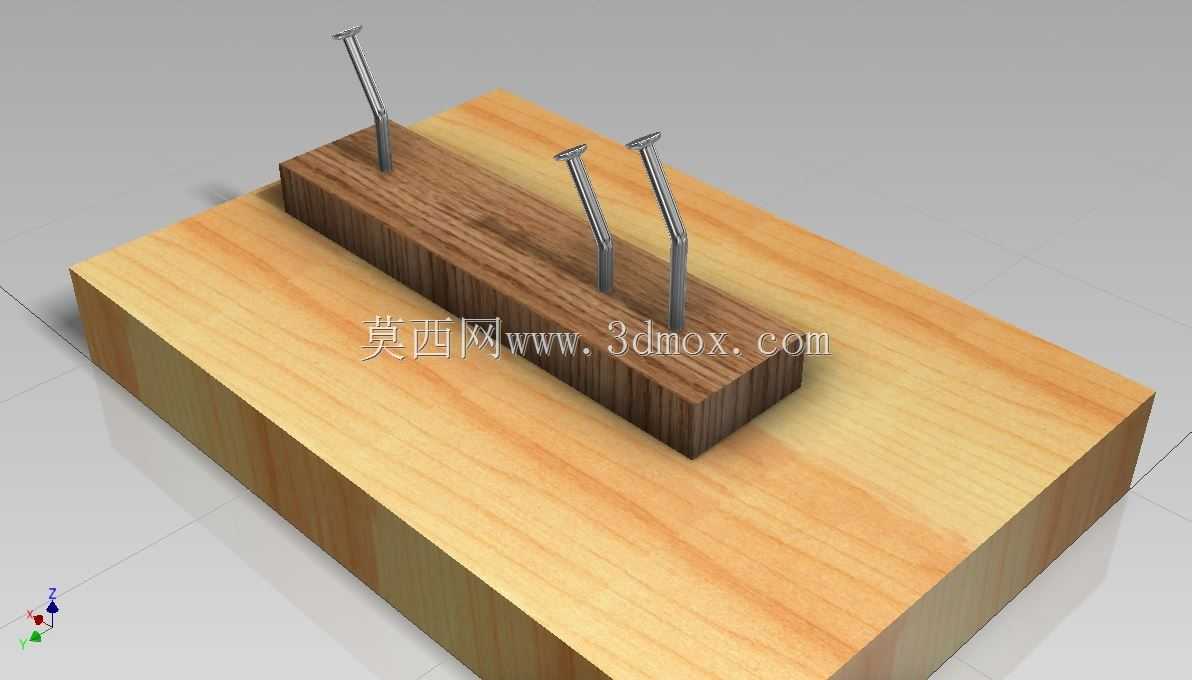

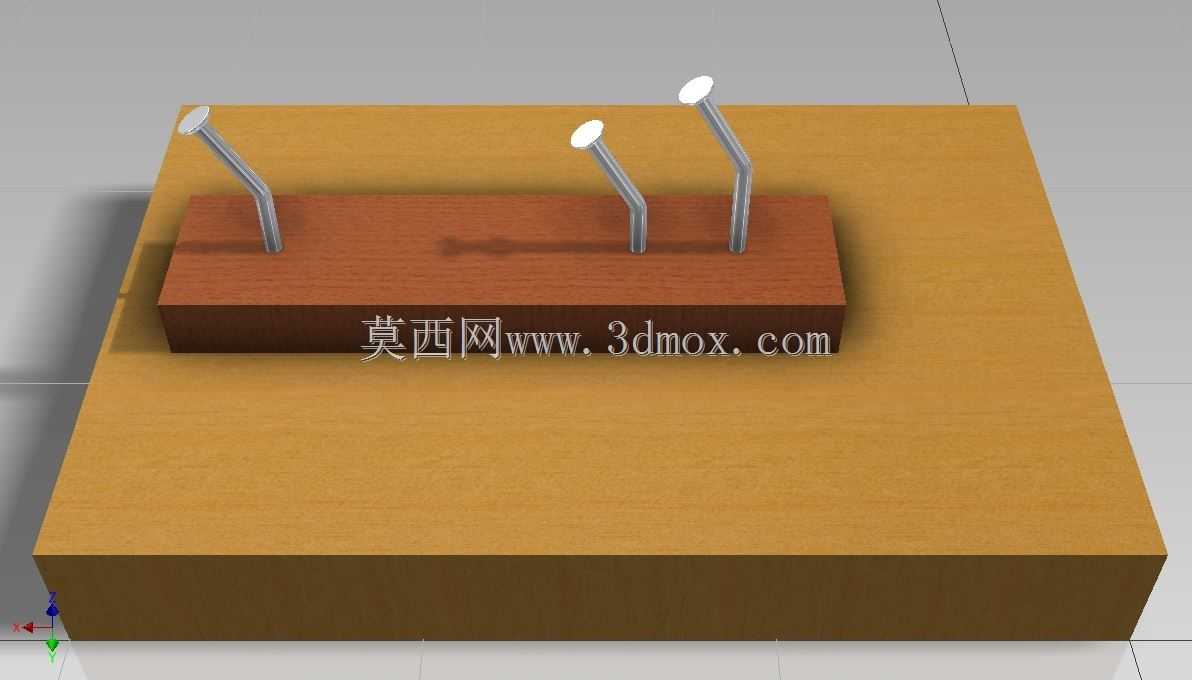

带钉木块木料结构展示三维设计

日常机械装配、木工实训、五金连接验证场景中，这类带钉木块结构常作为基础教学演示件、简易工装承力测试件使用，能直观呈现金属钉与木质基材的咬合受力状态，帮助结构设计人员快速验证不同钉入角度、不同基材厚度下的连接可靠性，无需额外搭建复杂测试台架即可完成基础紧固效果预判。设计时优先考虑了实际加工的可实现性，下层承托木块选用幅面更大的整料，厚度控制在常规台钳装夹的适配范围内，上层叠放的窄木条宽度与钉子排布间距匹配，避免钉入时出现基材劈裂问题，钉子的外露长度、弯折角度都参考了实际手工钉接作业中常见的操作误差形态，还原真实工况下钉接件的外观特征。从安装边界来看，下层木块的底面做了平面度约束，可直接放置在实训操作台、工装平台表面，无需额外定位结构即可保持放置稳定，上层木条与下层木块的贴合面无额外涂胶结构，完全依靠钉子的径向挤压力实现两层木料的相对固定，钉子的钉入深度贯穿上层木条后嵌入下层木块三分之二厚度位置，既保证连接强度，又避免钉尖穿透下层木块底面影响放置平整度。在功能特性上，该结构可用于木工基础操作教学的演示教具，帮助新手理解钉接作业的受力逻辑，也可作为简易工装的临时挡块、定位块使用，在小载荷的物料承托、工件限位场景中快速搭建临时工位，相比一体式木质构件，这种钉接结构可根据实际使用需求快速拆解更换上层木条，调整挡边高度或限位宽度，适配不同尺寸工件的临时定位需求。设计过程中对木纹纹理做了贴合真实硬木材质的走向排布，钉子的金属质感、钉帽的冲压纹路都做了细节还原，可直接用于装配演示动画、实训教学课件的可视化素材，无需二次调整材质参数即可呈现接近真实工件的视觉效果，帮助一线操作工人、结构设计新人快速理解钉接结构的组成逻辑，减少实际操作中因钉入角度不当、深度不足导致的连接失效问题。
