汽车底盘悬挂结构三维数模设计

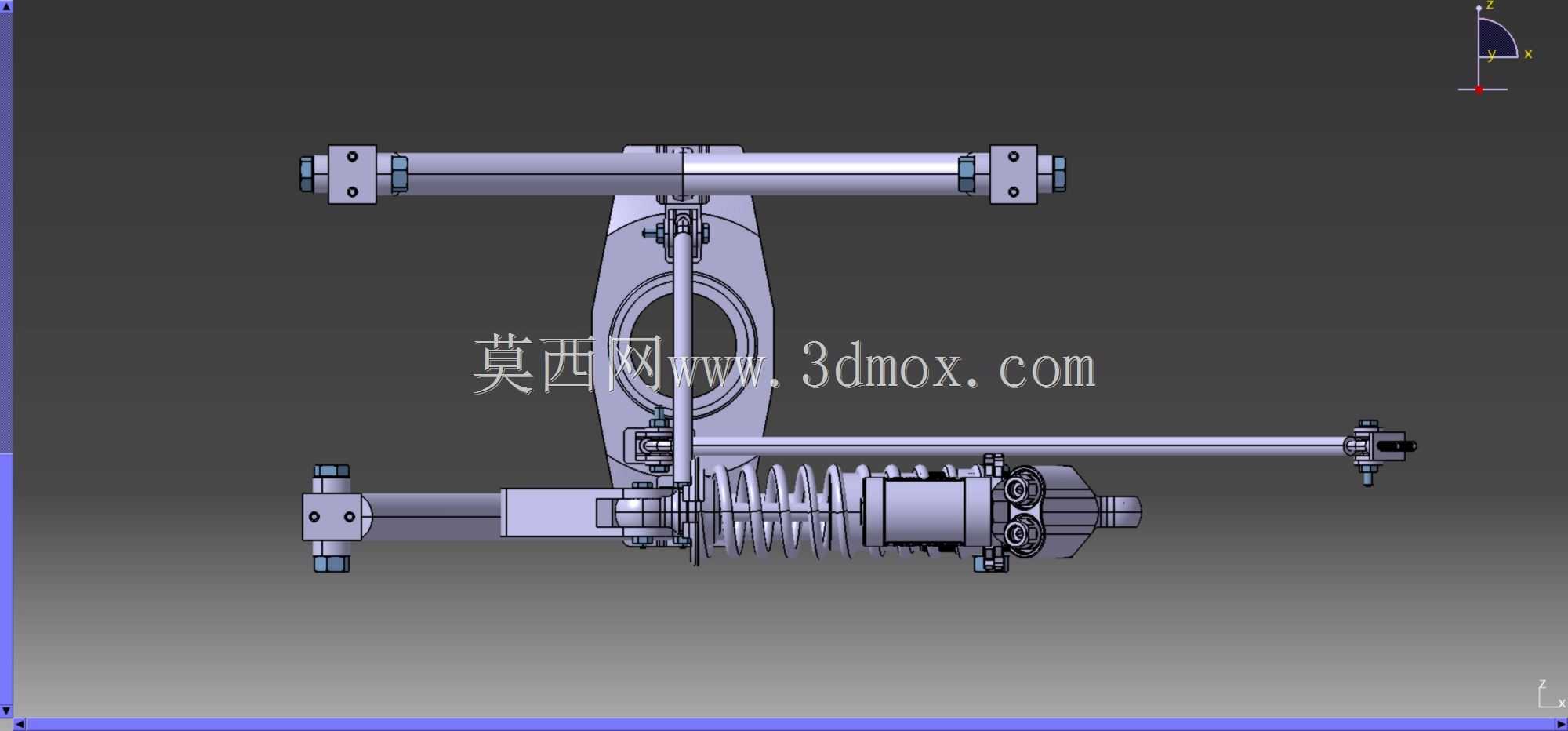

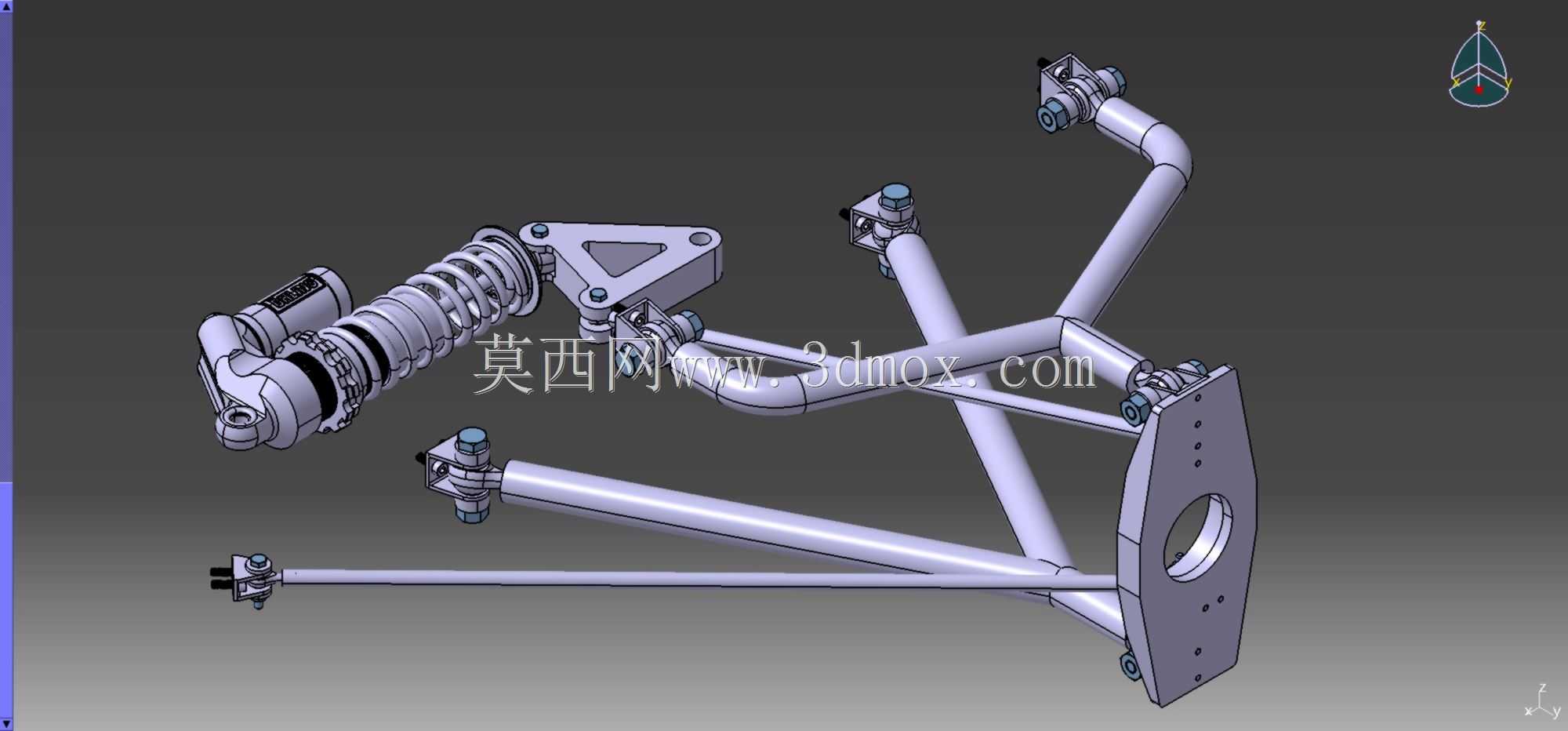

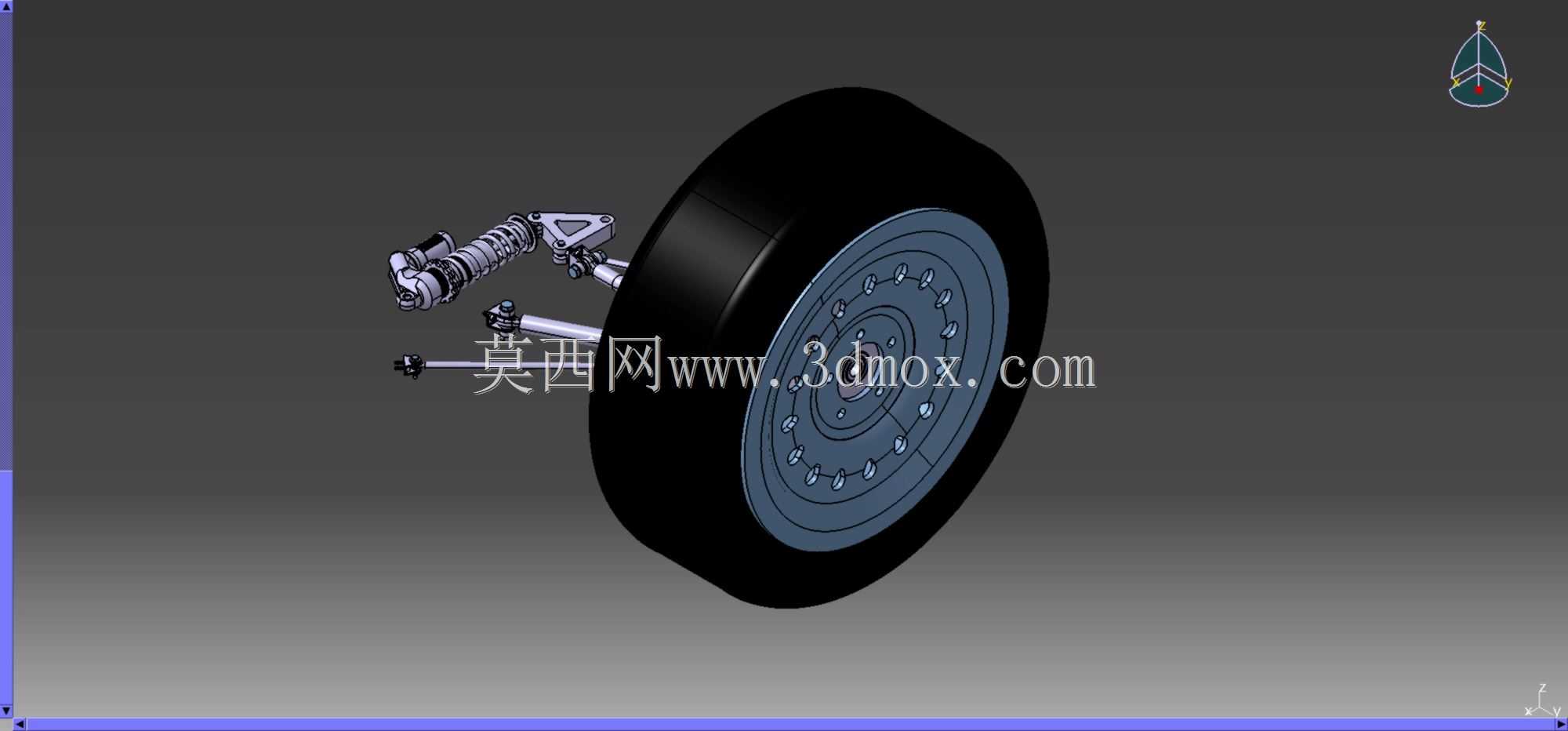

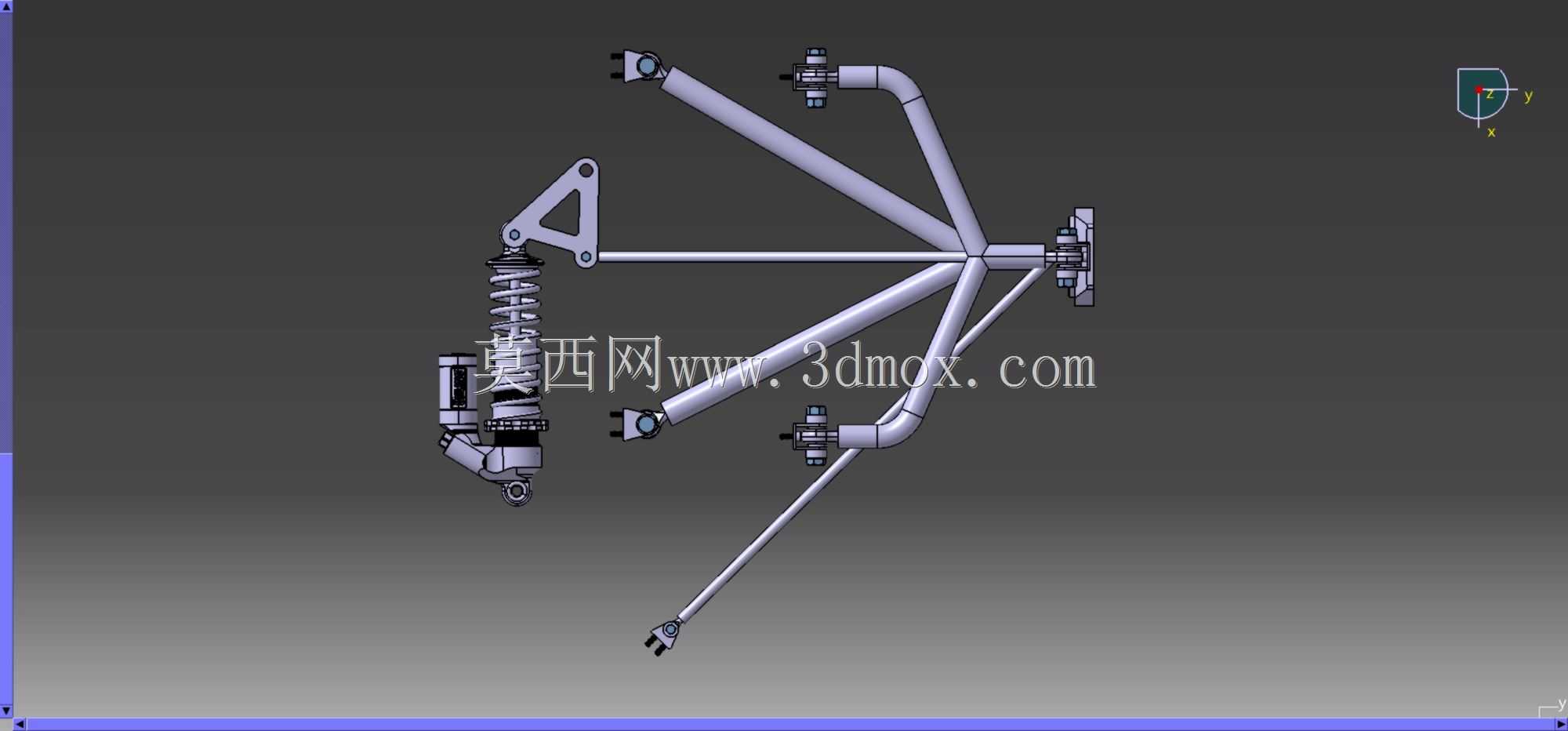

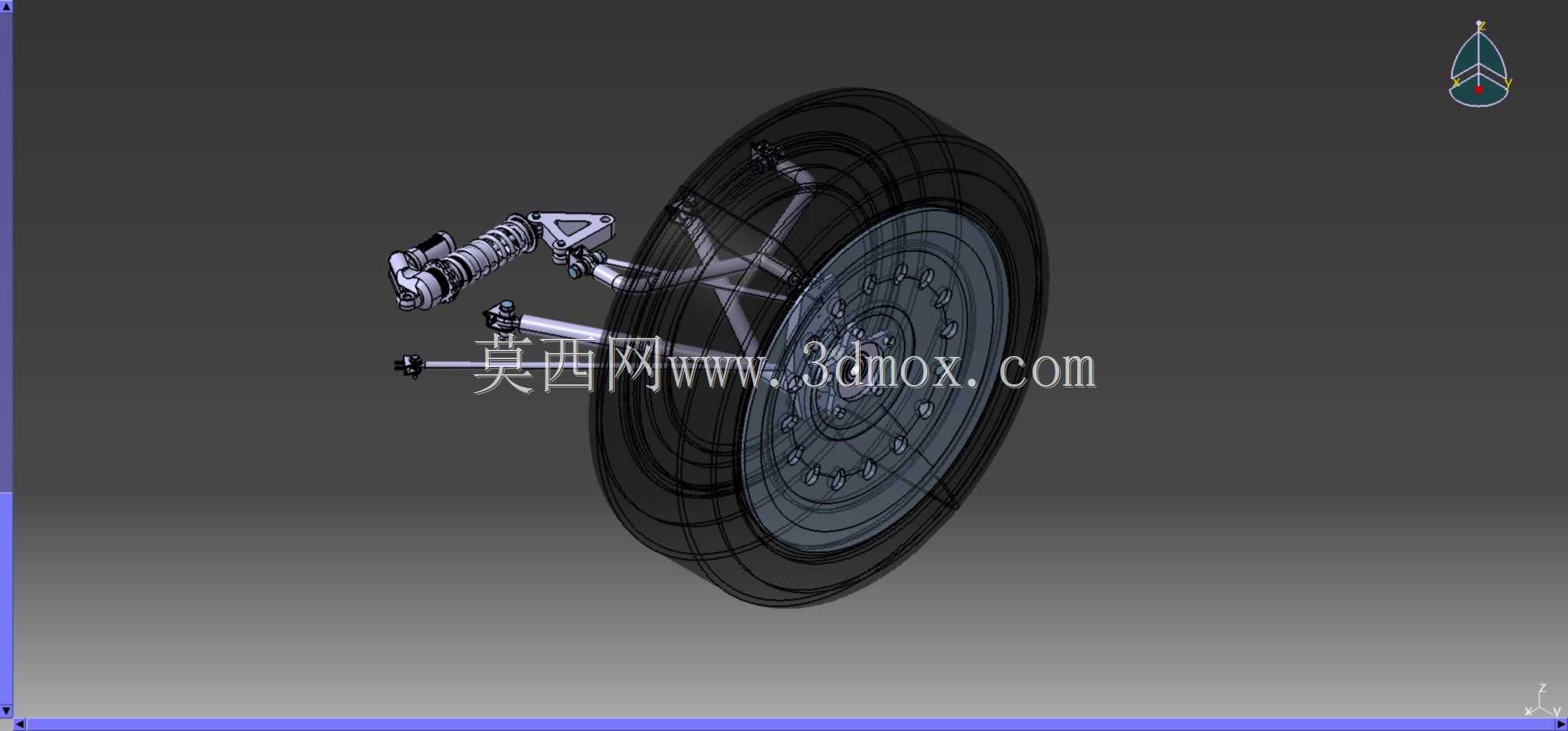

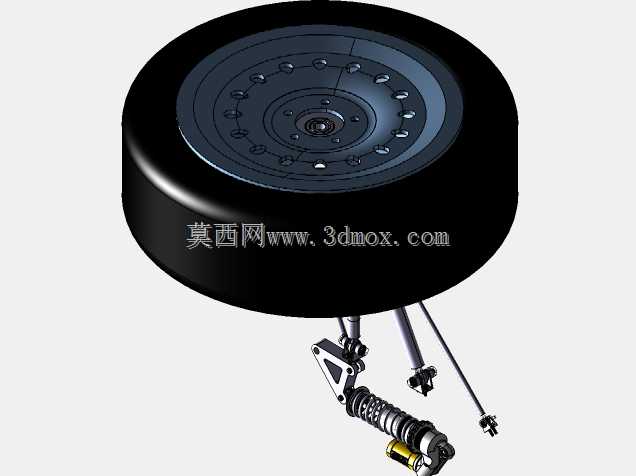

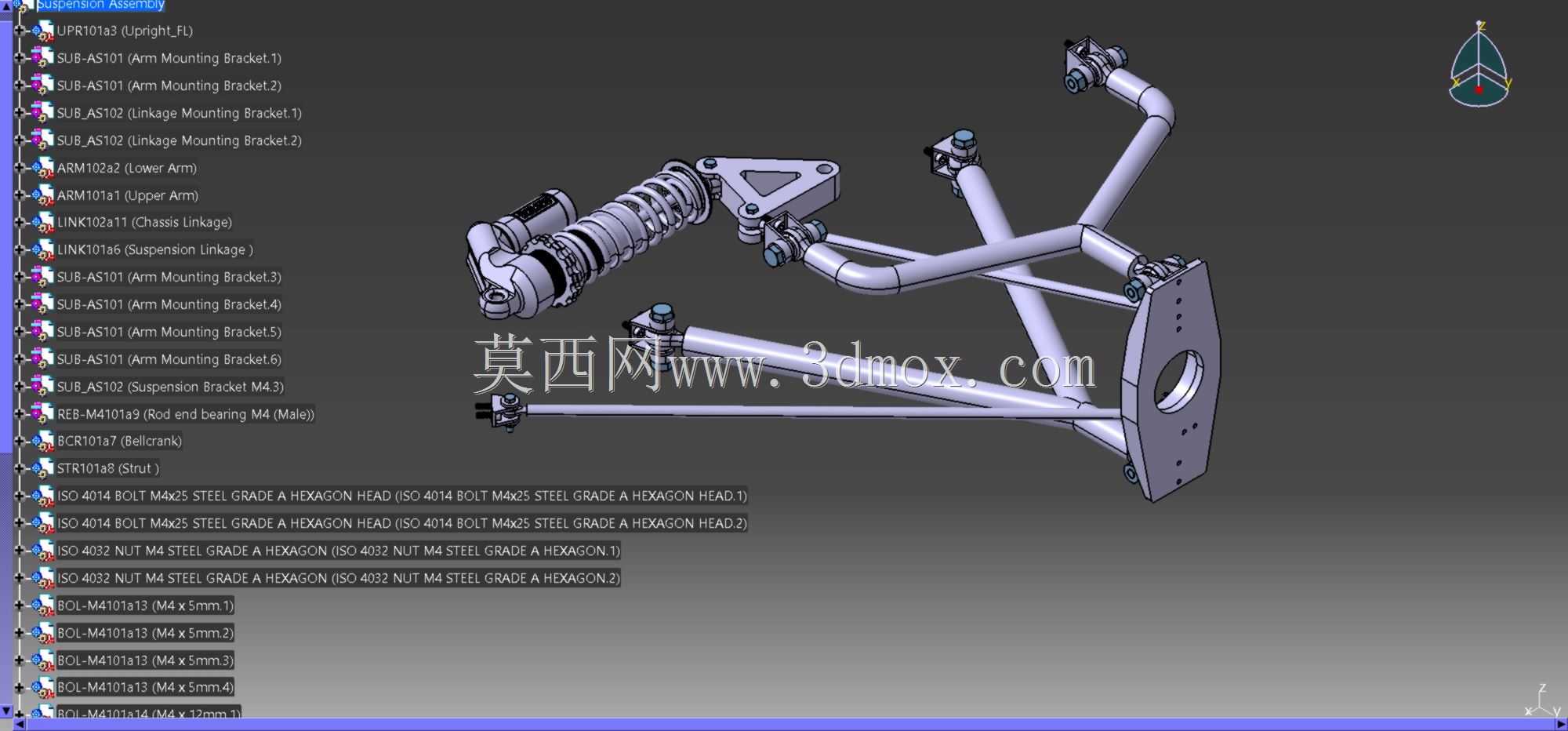

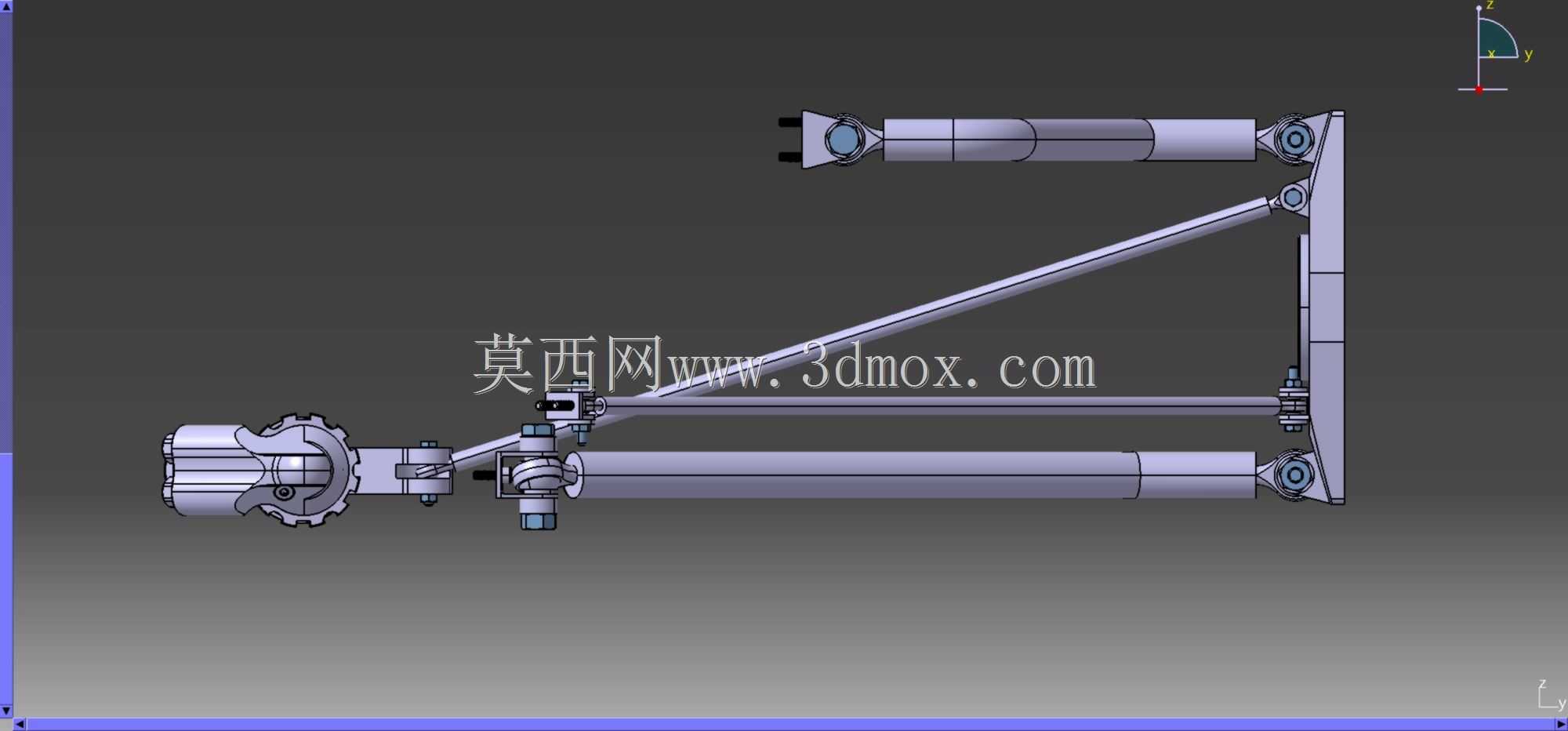

这套悬挂结构主要应用于非承载式车身的越野车型或小型单人越野载具的底盘系统，作为连接车轮与车架的核心传力部件，承担着传递垂向、纵向、侧向力的作用，同时缓冲路面传递的冲击载荷，衰减行驶过程中的振动，保障车轮接地性与行驶平顺性。从结构布局来看，该悬挂采用不等长双横臂搭配推杆式减震的布置形式，上下摆臂采用空间管桁架焊接结构，相比冲压钣金摆臂，在同等重量下具备更高的抗扭与抗弯刚度，适合大冲击载荷的越野行驶场景。上下摆臂的外端通过球铰与转向节连接，内端通过橡胶衬套与车架侧的安装支座铰接，预留的铰接间隙可补偿安装误差，同时过滤部分高频振动。减震器采用螺旋弹簧与阻尼筒集成的结构，通过推杆与摇臂结构连接车轮端的载荷输入，这种布置可以将减震器总成布置在车架内侧的防护区域，避免越野行驶中飞石、障碍物磕碰减震筒，同时可以通过摇臂的杠杆比灵活调整减震器的行程与阻尼匹配，不用受轮舱内部空间的限制。设计过程中优先确定了车轮的跳动行程边界，上下摆臂的铰接点位置经过运动学校核，保证车轮在全跳动行程内，前束角、外倾角的变化量控制在合理区间，避免轮胎出现异常磨损，同时保证转向过程中的侧倾中心高度符合设计预期，减少过弯时的侧倾幅度。安装边界方面，车架侧的安装基板采用厚钢板加工，预留了多个螺栓安装孔，可适配不同宽度的车架主梁安装，摆臂上的球铰安装座采用分体式设计，后期维护时可单独更换磨损的球头销，不用整体更换摆臂总成，降低后期运维成本。横向稳定杆的安装支座集成在上摆臂的铰接点位置，可根据使用需求选装横向稳定杆，调整车辆的侧倾刚度，兼顾公路行驶的稳定性与越野场景的车轮贴地能力。整套结构的所有铰接点都预留了润滑脂加注通道，可定期加注润滑脂降低铰接副的磨损，延长部件使用寿命，管架结构的焊缝位置都做了圆弧过渡处理，减少应力集中点，满足大冲击载荷下的疲劳强度要求。
