带挂钩拉伸式螺旋弹簧结构设计

这款带两端挂钩的拉伸螺旋弹簧，是机械结构里极为常见的弹性储能元件，日常在各类需要提供复位拉力、缓冲吸振、载荷补偿的场景里都能见到它的身影。从设计逻辑上看，这类弹簧的圈体部分在自由状态下是紧密并圈的，只有当两端受到向外的拉力时，簧圈才会逐步张开产生反向弹力，和压缩弹簧的受力逻辑刚好相反，两端的挂钩结构就是为了适配不同的安装点位，省去额外的连接附件，直接挂装在对应的固定销或者挂孔上即可完成装配，大幅降低现场安装的复杂度。

在实际设备应用中，这类弹簧的使用场景覆盖极广，小到家电舱门的复位结构、小型机具的扳机回位，大到自动化输送线的张紧结构、工程机械操作机构的力反馈组件，甚至是健身器材的阻力提供单元，都会用到同结构的拉伸螺旋弹簧。设计这类弹簧的时候，首先要明确安装空间的边界尺寸：自由长度要匹配两个安装挂点在无载荷状态下的间距，避免安装时出现预拉量过大导致初始应力超标，或是预拉量不足导致工作中松脱的问题；簧圈的外径尺寸要预留足够的径向活动空间，避免工作过程中簧圈和周边的结构件发生剐蹭磨损，长期摩擦会导致簧丝表面出现应力集中点，大幅缩短弹簧的疲劳寿命。

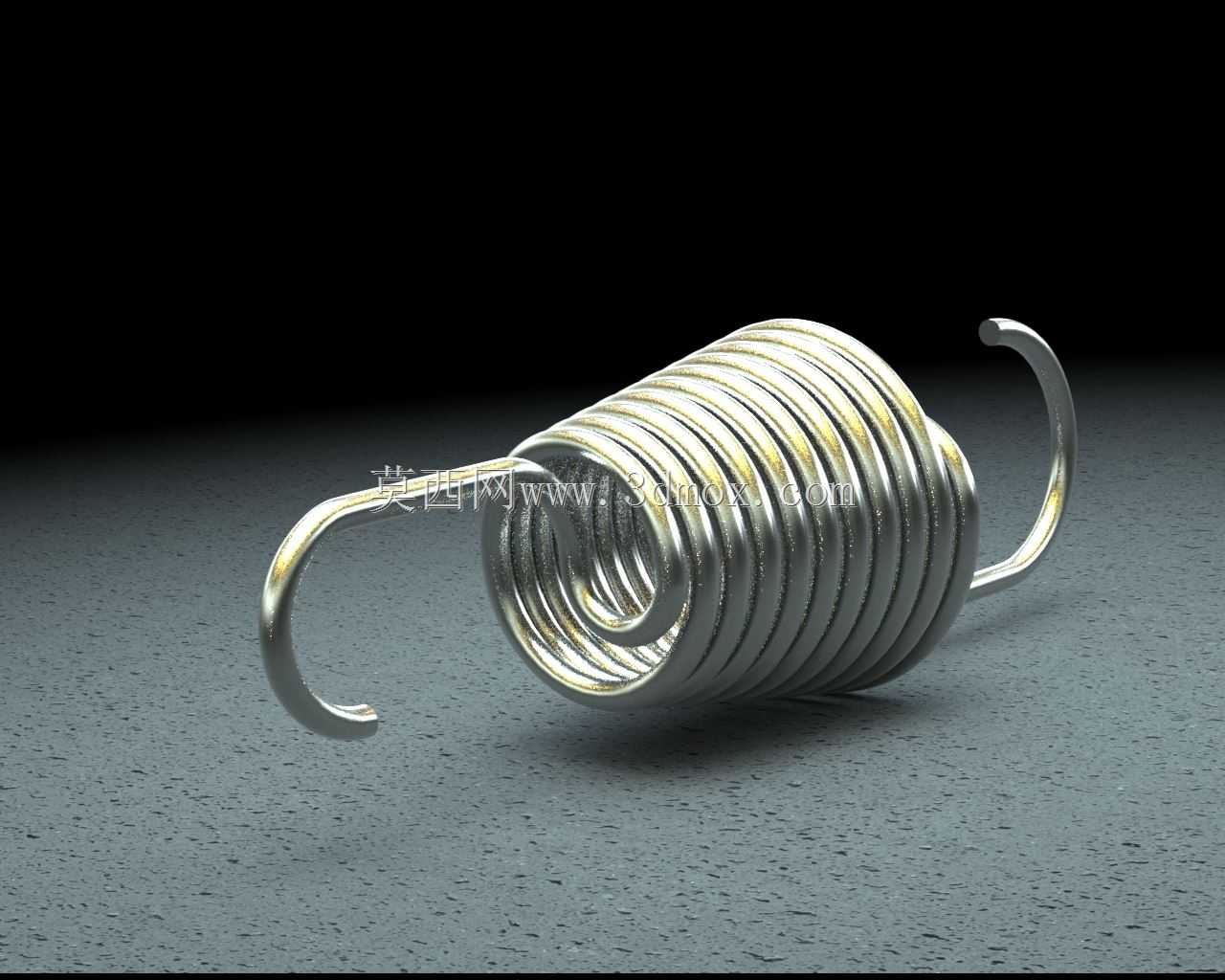

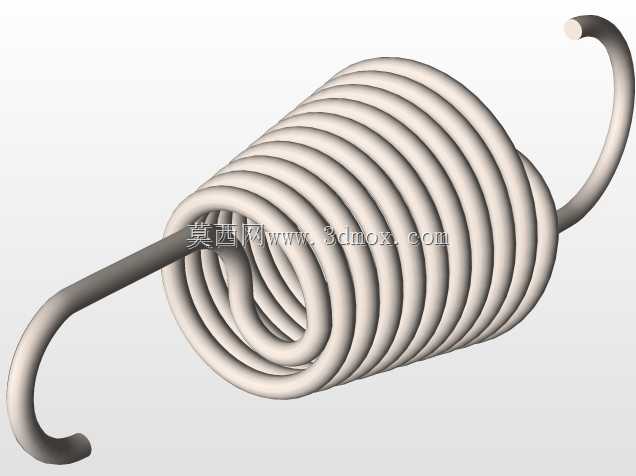

簧丝直径的选取直接和工作载荷挂钩，需要结合最大工作拉力、要求的变形行程来核算，既要保证在最大拉伸行程下簧丝的切应力在材料许用应力范围内，还要兼顾疲劳寿命要求，如果是长期往复拉伸的工况，还要额外考虑弹簧的刚度线性度，避免工作过程中弹力出现大幅波动影响设备动作的一致性。两端挂钩的折弯形式也需要结合安装场景调整，图中这款采用的是半圆挂钩形式，挂装后不容易从销钉上滑脱，挂钩和簧圈衔接的过渡位置是应力集中的高发区，建模的时候要做圆滑过渡处理，不能出现直角折弯的应力死角，否则在反复受拉的过程中很容易在挂钩根部出现断裂失效。

实际选型装配的时候，还要注意弹簧的初始预拉量设置，合理的预拉量可以消除安装间隙，让弹簧在工作初始阶段就能提供稳定的拉力，避免机构动作出现空行程。同时要考虑工作环境的影响，如果是在潮湿或者有腐蚀介质的环境中使用，还要对应选择防锈的簧丝材料，或是做对应的表面处理，避免锈蚀导致簧丝强度下降提前失效。建模过程中要准确还原簧圈的螺旋升角、挂钩的折弯角度和开口尺寸，确保后续做机构运动仿真的时候，能准确模拟弹簧拉伸过程中的变形和受力情况，提前排查安装干涉、刚度不匹配这类问题，减少后续实物打样的调整次数。
