机械设备常用操作手柄手轮组合结构

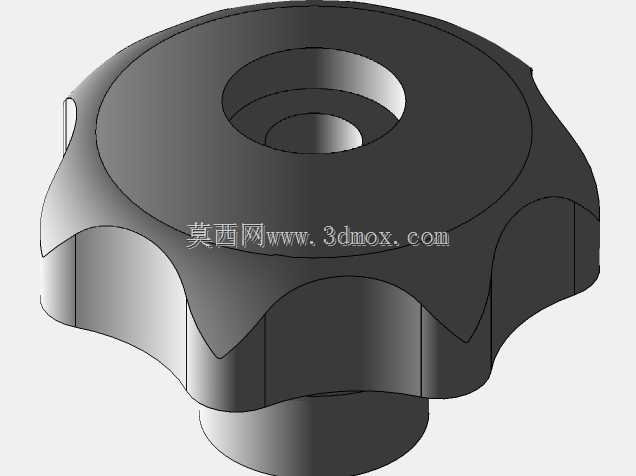

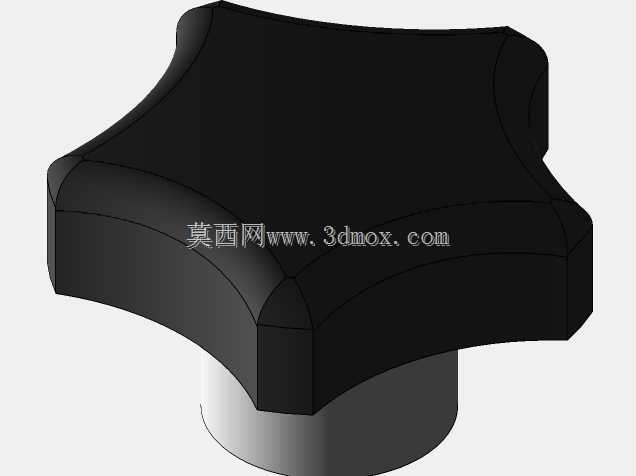

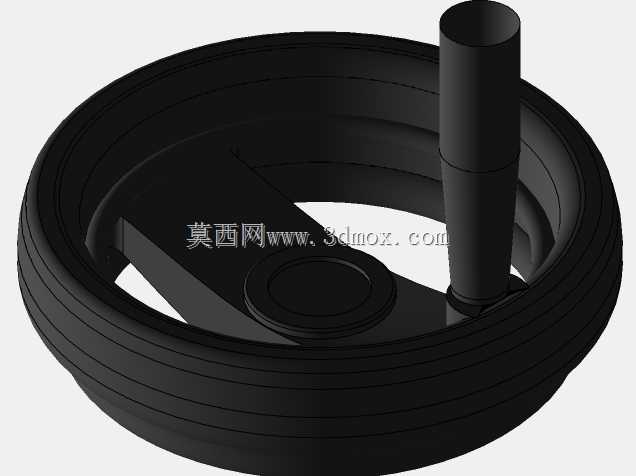

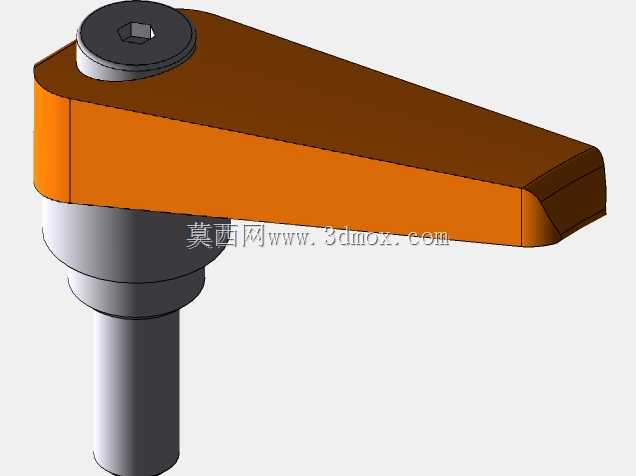

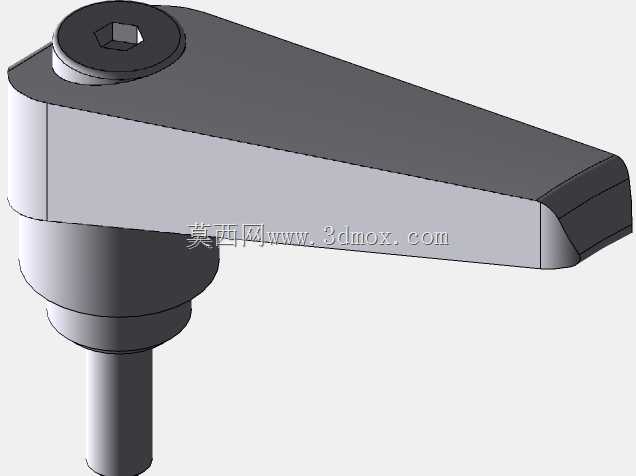

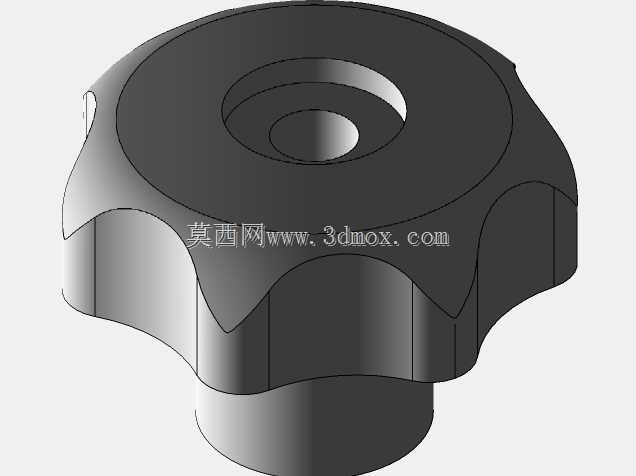

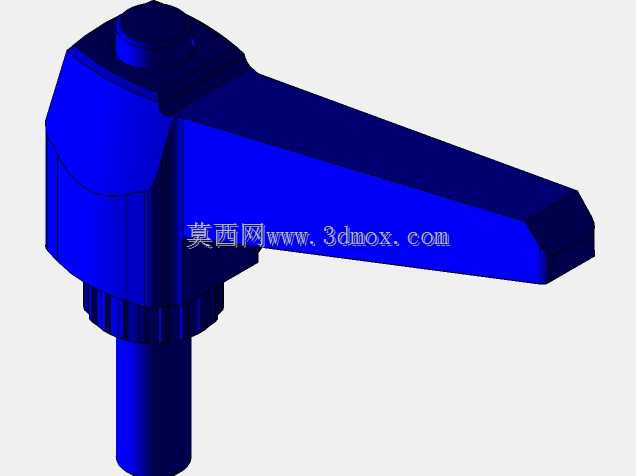

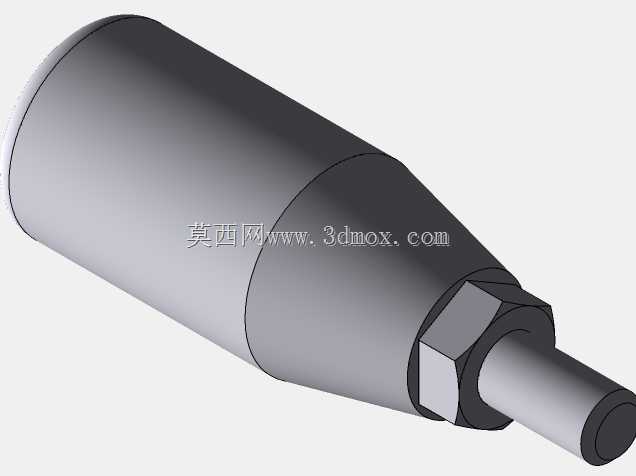

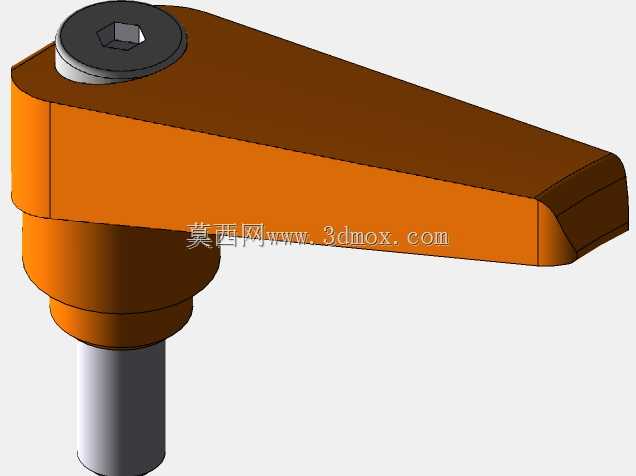

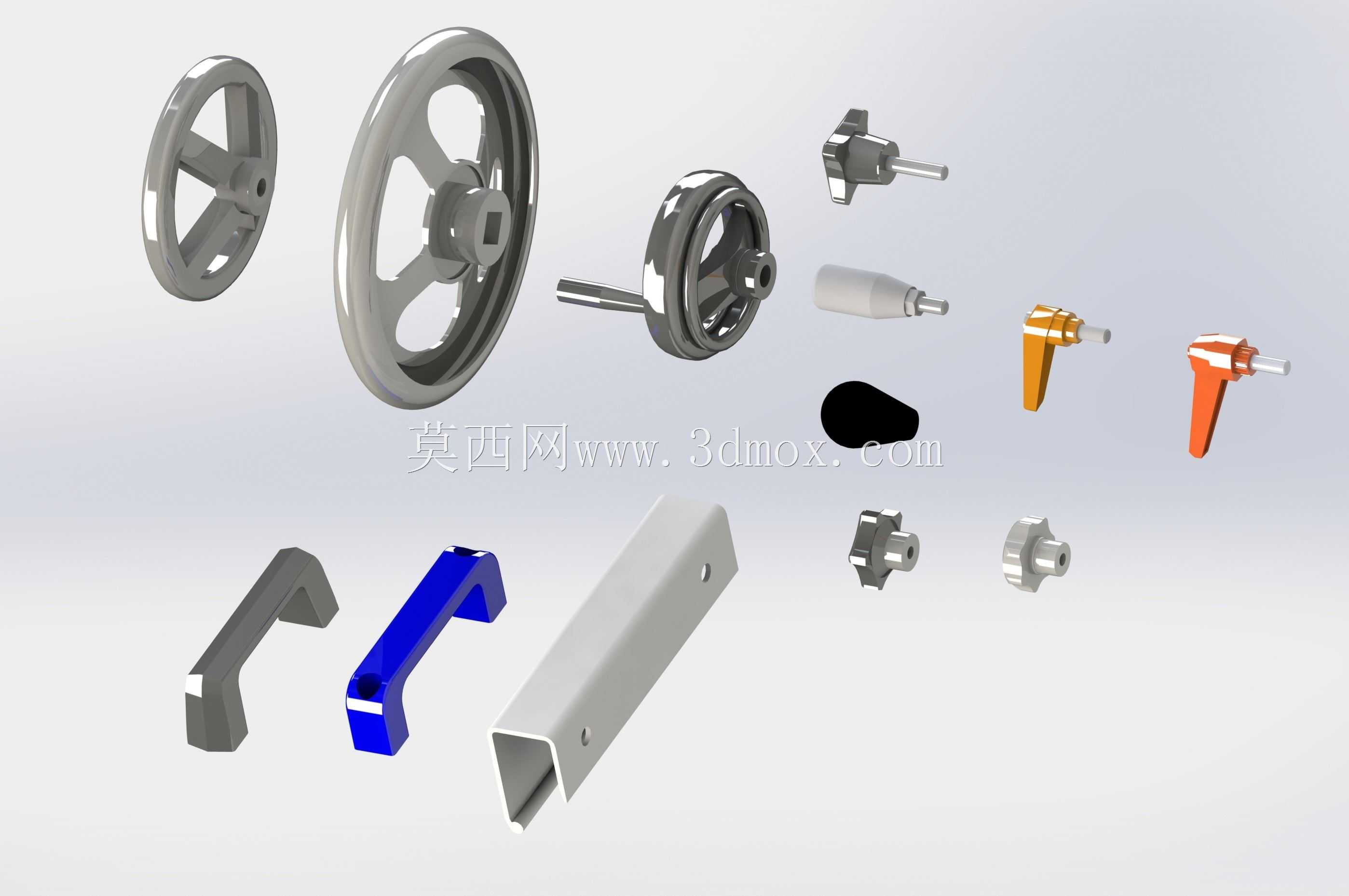

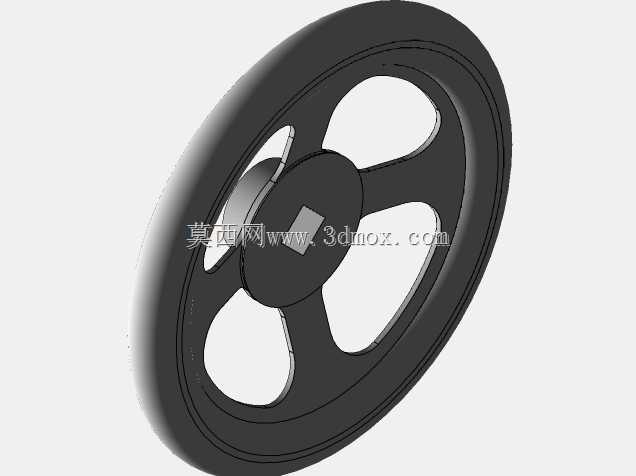

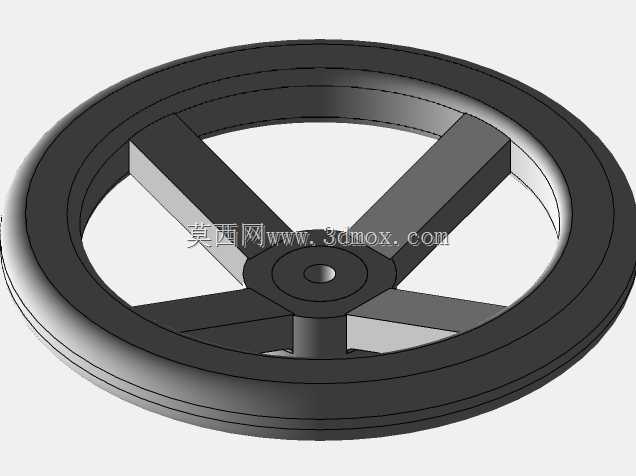

这套操作件组合覆盖了工业设备上绝大多数手动操作场景的需求，从重型设备的大扭矩手轮到小型机构的微调手柄，不同结构对应不同的操作力与操作精度要求。大直径三辐条手轮主要用于需要较大输入扭矩的场合，比如机床主轴箱的档位切换、大型阀门的启闭操作，轮缘做了圆弧过渡处理，操作人员握持时不会硌手，轮毂位置的方孔设计可直接与方轴配合，无需额外键连接即可传递大扭矩，安装时需注意手轮端面与安装基座的间隙需保留1-2mm，避免转动时与基座发生摩擦卡滞。带可折柄的小手轮多用于设备侧面操作空间受限的位置，手柄可在非操作状态下折回贴合轮缘，避免突出的手柄磕碰操作人员或干扰周边部件运动，这类手轮的转动阻尼通常做的适中，既不会因为太松导致定位偏移，也不会因为太紧增加操作负担。直柄式操作手柄多用于工装夹具的快速锁紧、设备防护门的启闭锁定，U型截面的金属手柄刚性充足，表面做了喷塑处理防滑耐磨损，安装端的沉孔可容纳内六角螺栓，安装后螺栓头不会突出手柄表面，避免勾挂衣物或划伤操作人员。小型橙色塑料手柄多用于电子设备、小型自动化机构的微调操作，绝缘的塑料材质可避免在带电设备上操作时的触电风险，锥度设计的柄部贴合手指握持曲线，小幅度转动即可完成精准的参数调节。设计这类操作件时，首先要根据操作所需的扭矩确定手轮或手柄的力臂长度，扭矩越大对应的操作件回转半径越大，避免操作人员需要施加过大的力才能完成操作；其次要考虑操作位置的空间边界，突出于设备外表面的操作件不能超出设备安全防护范围，在人员通行通道旁的操作件优先选用可折叠或内嵌式结构；还要考虑操作频率，高频操作的手柄要做表面防滑处理，降低长时间操作的手部疲劳。不同操作件的安装接口做了统一的尺寸适配，同规格的安装轴可互换不同类型的操作件，方便设备厂商根据不同的使用场景灵活选配，无需重新加工安装轴的结构。
