水平对置双缸小型动力装置结构设计

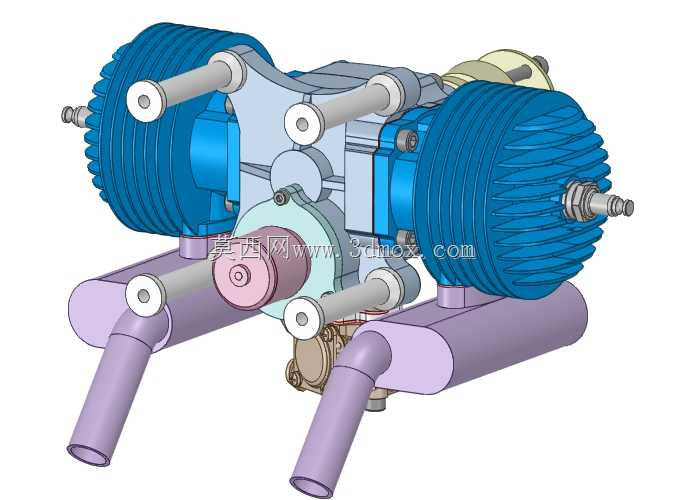

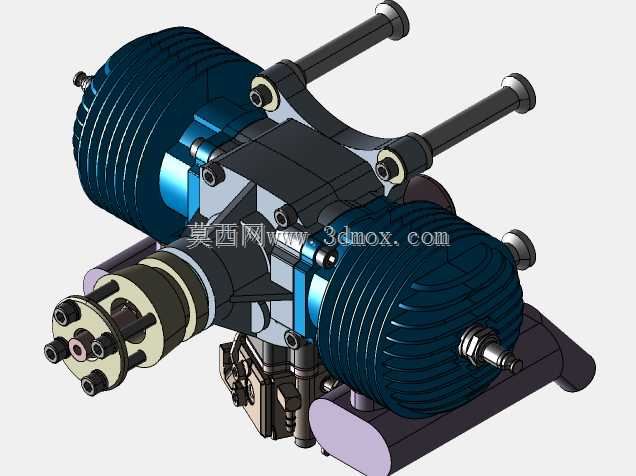

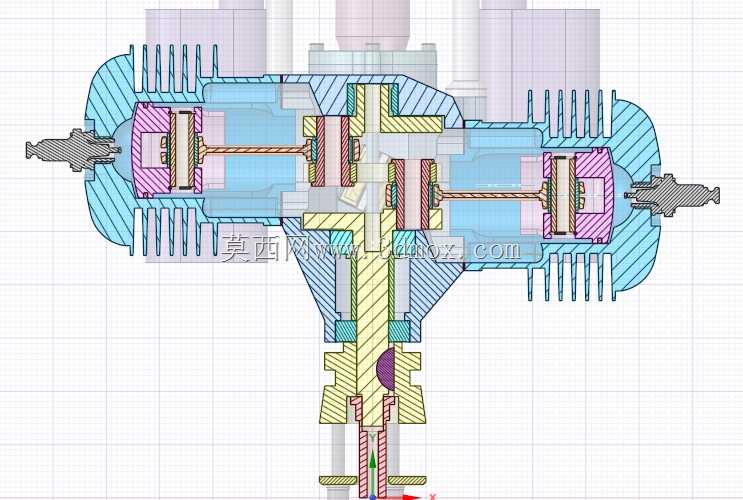

这款水平对置布局的双缸动力单元，核心面向小型轻量化动力需求场景设计，可适配轻型载人飞行器、小型竞速载具、便携作业动力平台等对动力重量比、运行平顺性有较高要求的使用场景。从结构布局来看，采用180度对置的气缸排布，能够抵消双缸往复运动产生的一阶惯性力，运行过程中整机振动幅度远低于同排量直列双缸结构，可降低配套设备的减震结构设计冗余，减少整机配重负担。散热结构采用外置鳍片式风冷设计，气缸外壁密布环形散热鳍片，无需额外配置水冷循环管路、散热水箱与循环泵组，大幅缩减动力单元整体体积与自重，同时降低低温环境下的冻裂故障风险，适配无复杂维护条件的户外作业场景。进排气结构采用侧置布局，两侧向下延伸的排气管道可直接对接消音组件，进气端预留标准化安装接口，可直接适配不同规格的化油器或电喷节气门组件，无需额外修改缸头结构。设计过程中对安装边界做了充分考量，整机上部设置多组同轴安装固定柱，固定柱端面做同轴度公差管控，可直接通过贯穿螺栓将动力单元固定在配套设备的安装机架上，安装位的孔位间距适配主流小型载具的动力安装舱尺寸，无需对原有安装机架做大规模切割改型。曲轴输出端位于整机前部，输出轴的轴径尺寸、键槽规格匹配通用小型动力的传动连接标准，可直接对接离合器、减速齿轮组或皮带传动轮，缩短配套设备的传动链设计周期。气缸头的火花塞安装位采用通用小口径螺纹规格，适配市面常规小型内燃机火花塞，降低后期运维的配件采购难度。整机的油路结构集成在曲轴箱内部，无需额外铺设外置润滑油管路，减少运行过程中的漏油风险，曲轴箱的油位观察、机油加注与放油口均设置在易操作的外侧位置，日常维护无需拆解周边附属结构。对置气缸的活塞连杆组件采用对称化设计，两侧零部件通用度较高，可减少备件储备的品类数量，降低生产与维护环节的成本管控压力。
