柴油机试验台仪表间整体布局结构

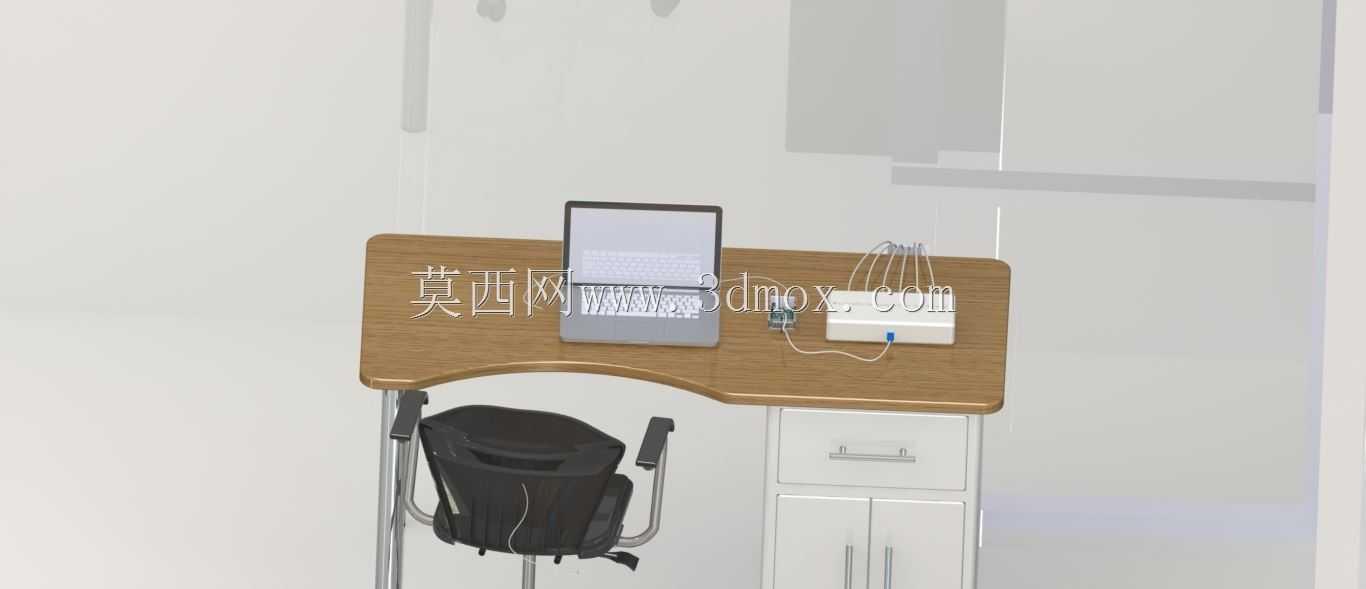

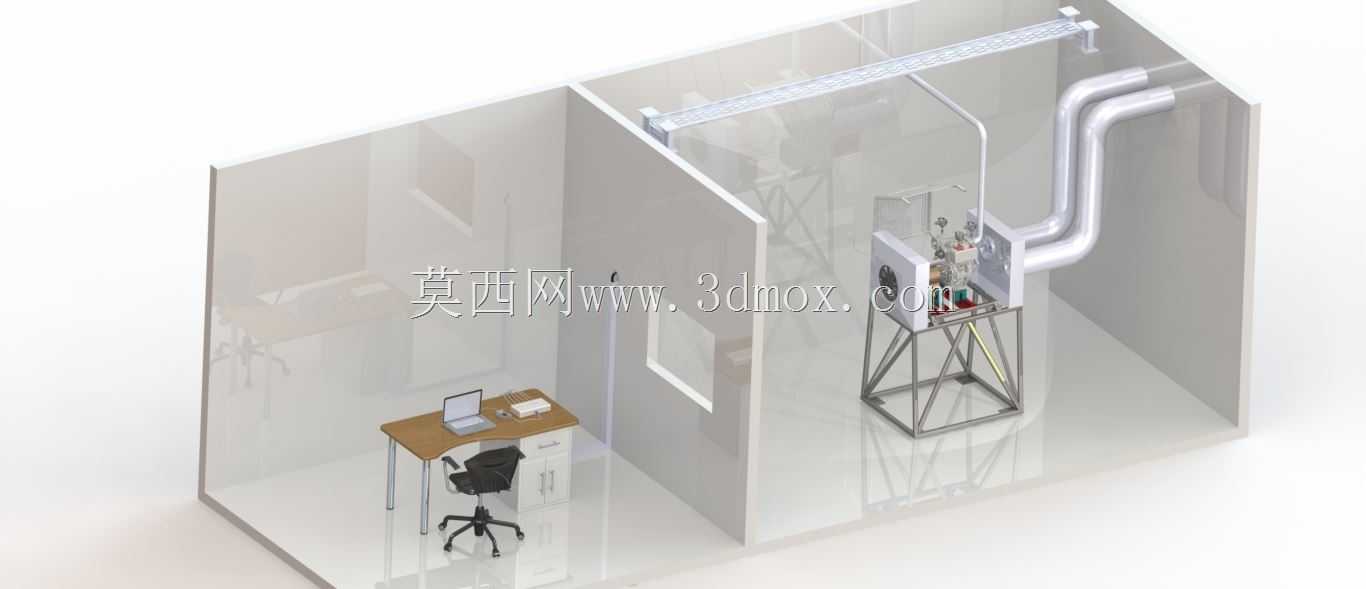

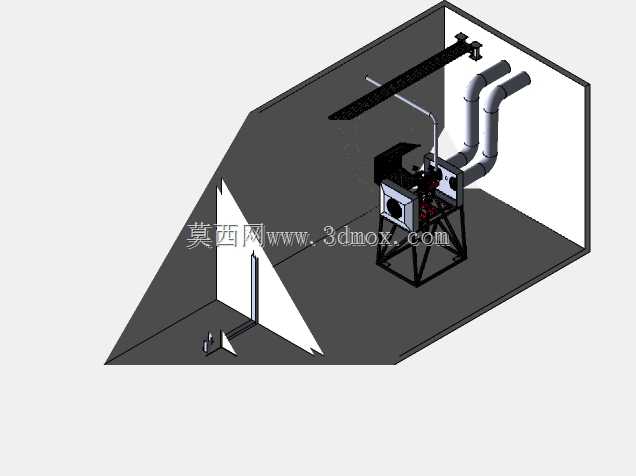

这套三维结构完整还原了柴油机试验台配套仪表操作间的实际布置，核心围绕发动机台架试验的作业需求展开设计，覆盖测试作业全流程的空间与功能配置。从空间布局来看，试验区域与操作区域采用实体隔断分隔，隔断预留透明观察窗，既可以阻隔试验过程中产生的噪音、油气扩散到操作区，也能让操作人员实时观察台架上柴油机的运行状态，避免近距离接触高速运转部件带来的安全风险。操作区配置标准办公工作台与人体工学座椅，台面上预留了数据采集终端、记录台账的摆放空间，操作人员可在此完成试验参数读取、工况调整、数据记录等常规作业，台面下方预留储物空间，可放置常用工具、试验记录文档等物品。试验区域内，柴油机测试台架采用型钢焊接支架结构，支架底部设置可调支撑脚，可根据地面平整度调整台架水平度，保证柴油机安装后运转平稳，减少振动带来的测试数据偏差；台架上方预留了柴油机安装固定点位，适配多型号中小功率柴油机的装夹需求，周边布置的仪表管线、通风管道均沿墙面与顶部排布，通风管道采用大管径折弯结构，直接对接试验区域废气排出口，可将柴油机运转产生的废气直接排出室外，避免室内油气积聚引发安全隐患。设计过程中充分考虑了日常运维的操作空间，台架周边预留了足够的检修通道，方便操作人员完成柴油机上下装、管路接驳、日常检查维护等作业；顶部的照明灯带沿试验区域中线布置，保证台架区域无照明死角，方便观察管路渗漏、部件运转状态。从安装边界来看，整体隔断间的尺寸适配常规工业试验室的层高与开间要求，所有管线接口位置均预留了对接余量，不需要额外大规模改造即可完成现场安装落地；仪表相关的布线均采用暗敷方式，沿隔断墙体内部走线，避免明线被油气腐蚀、被人员剐蹭，提升长期使用的可靠性。这套结构可直接用于柴油机试验室的布局规划参考，也可作为台架设计、操作区配置的建模参照，帮助设计人员快速完成试验场景的搭建校验，提前排查空间干涉、操作动线不合理等问题，减少现场施工的返工成本。
