流体机械用环形导流导叶结构设计

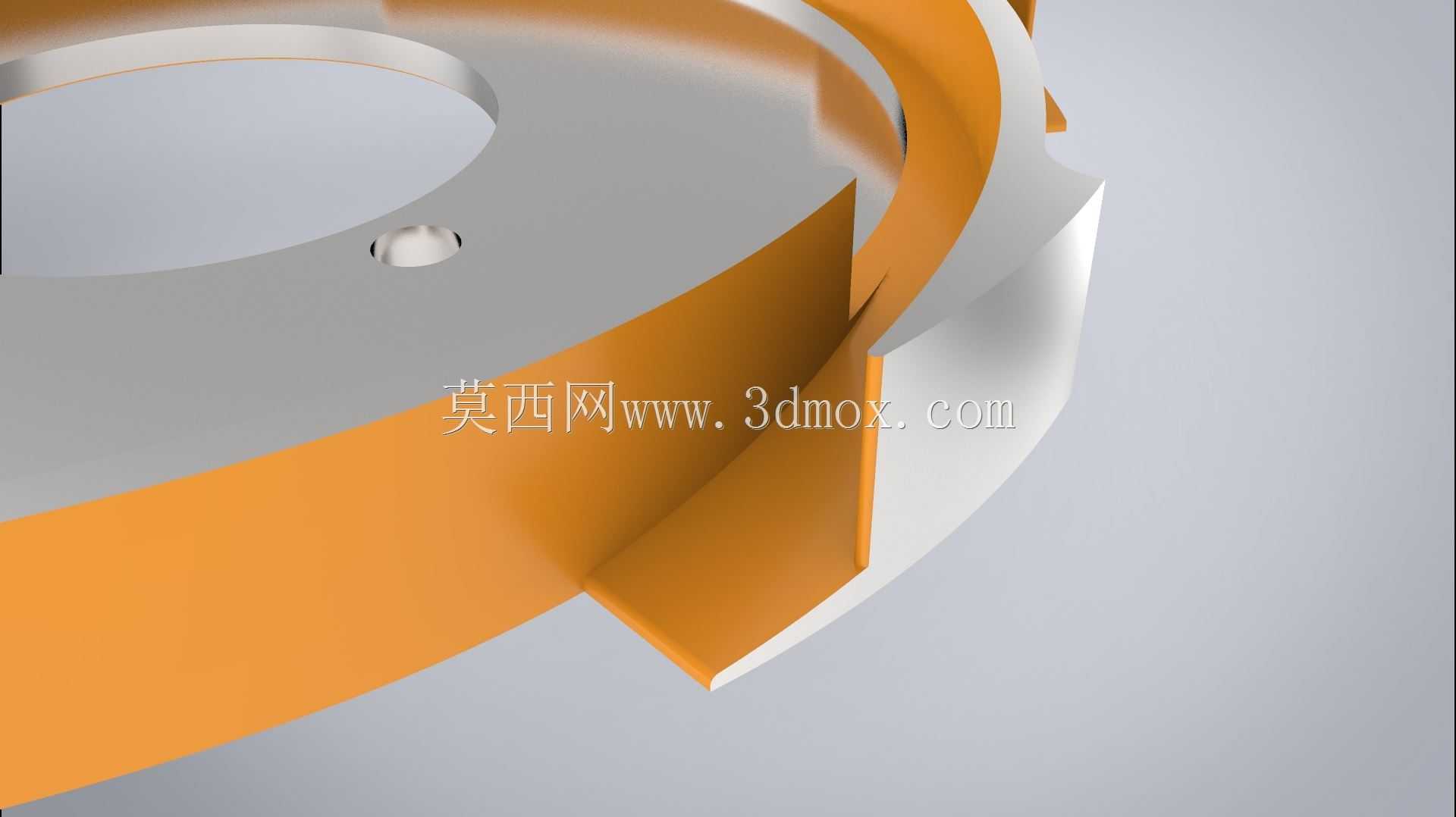

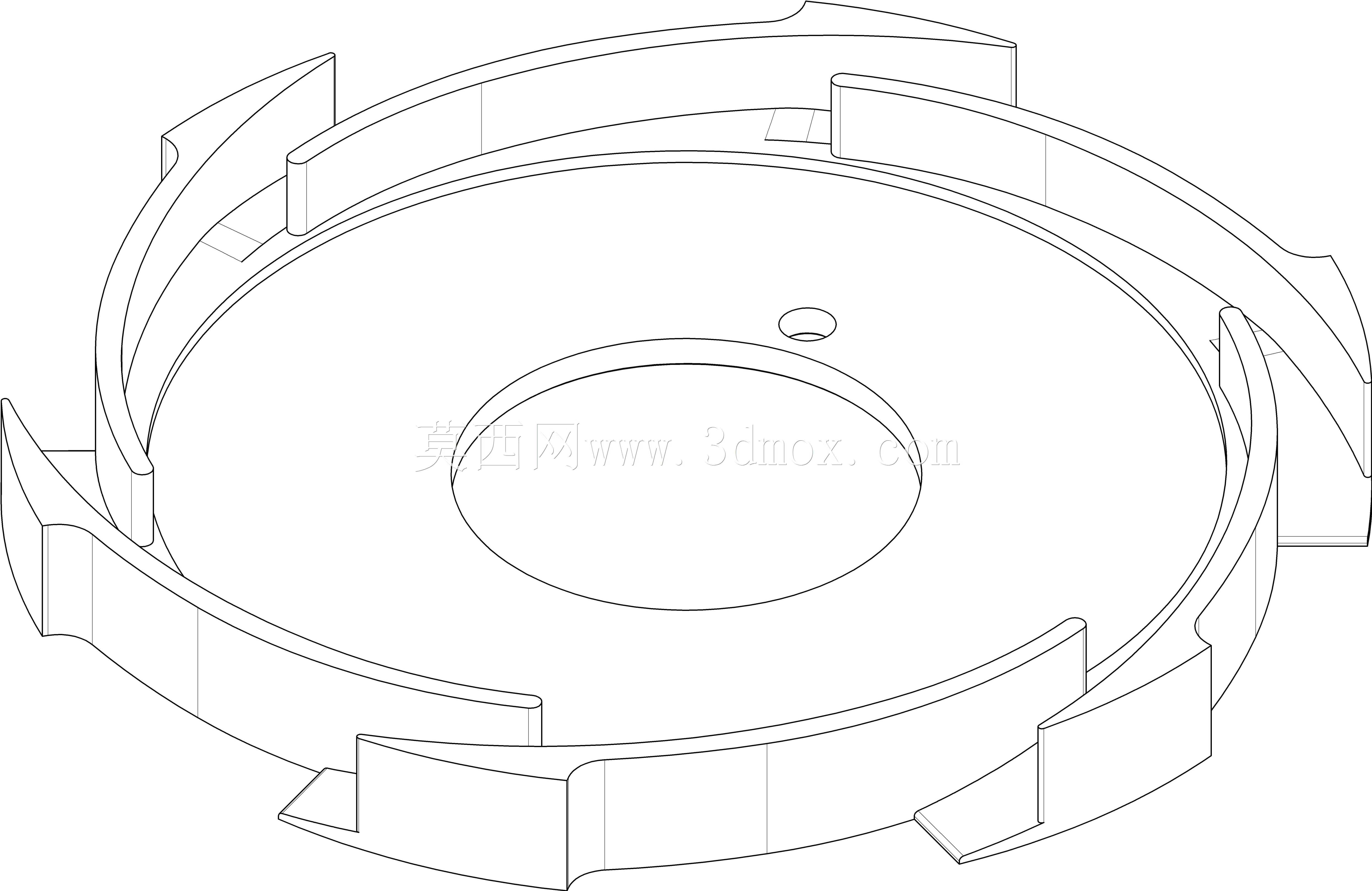

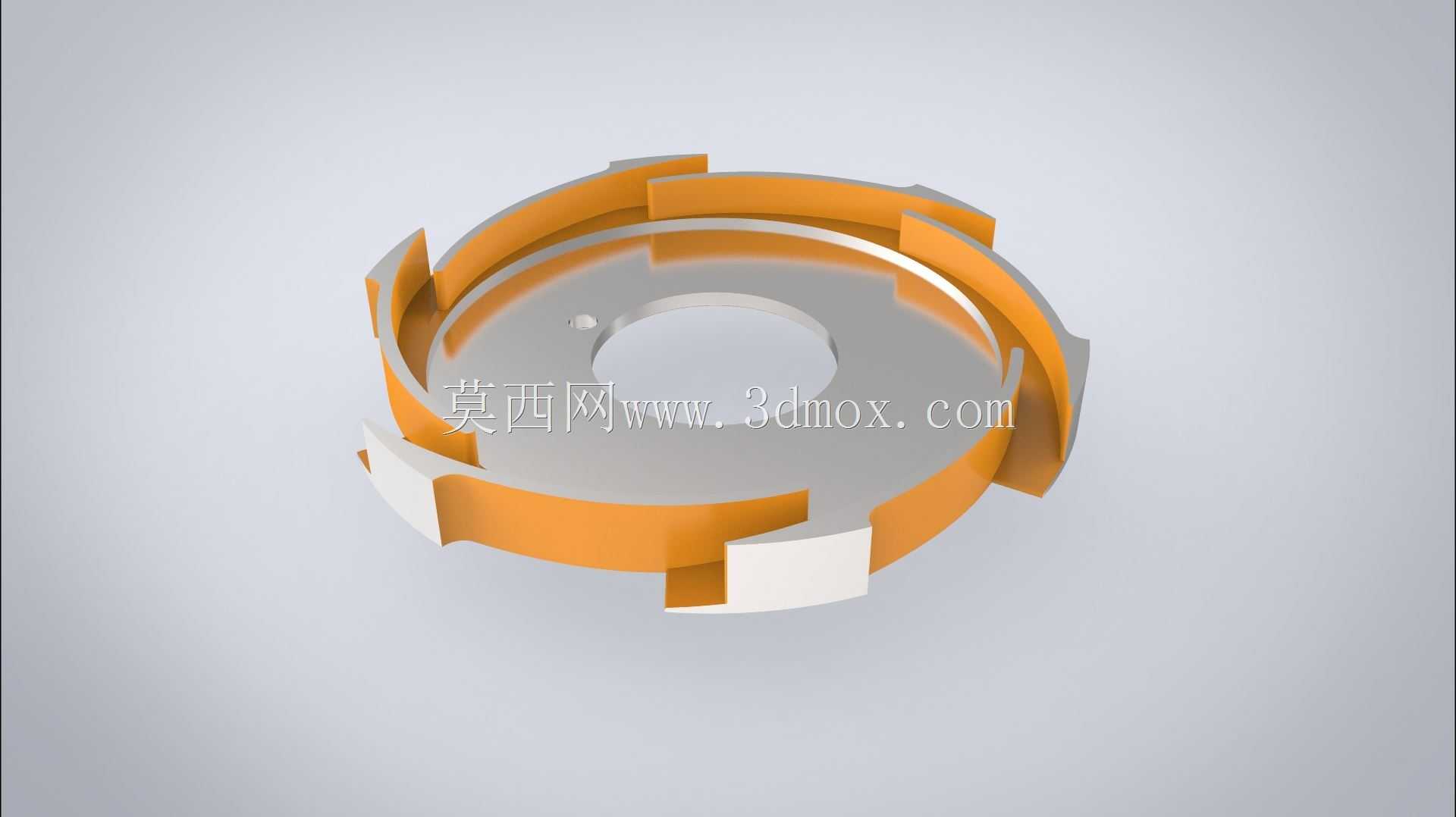

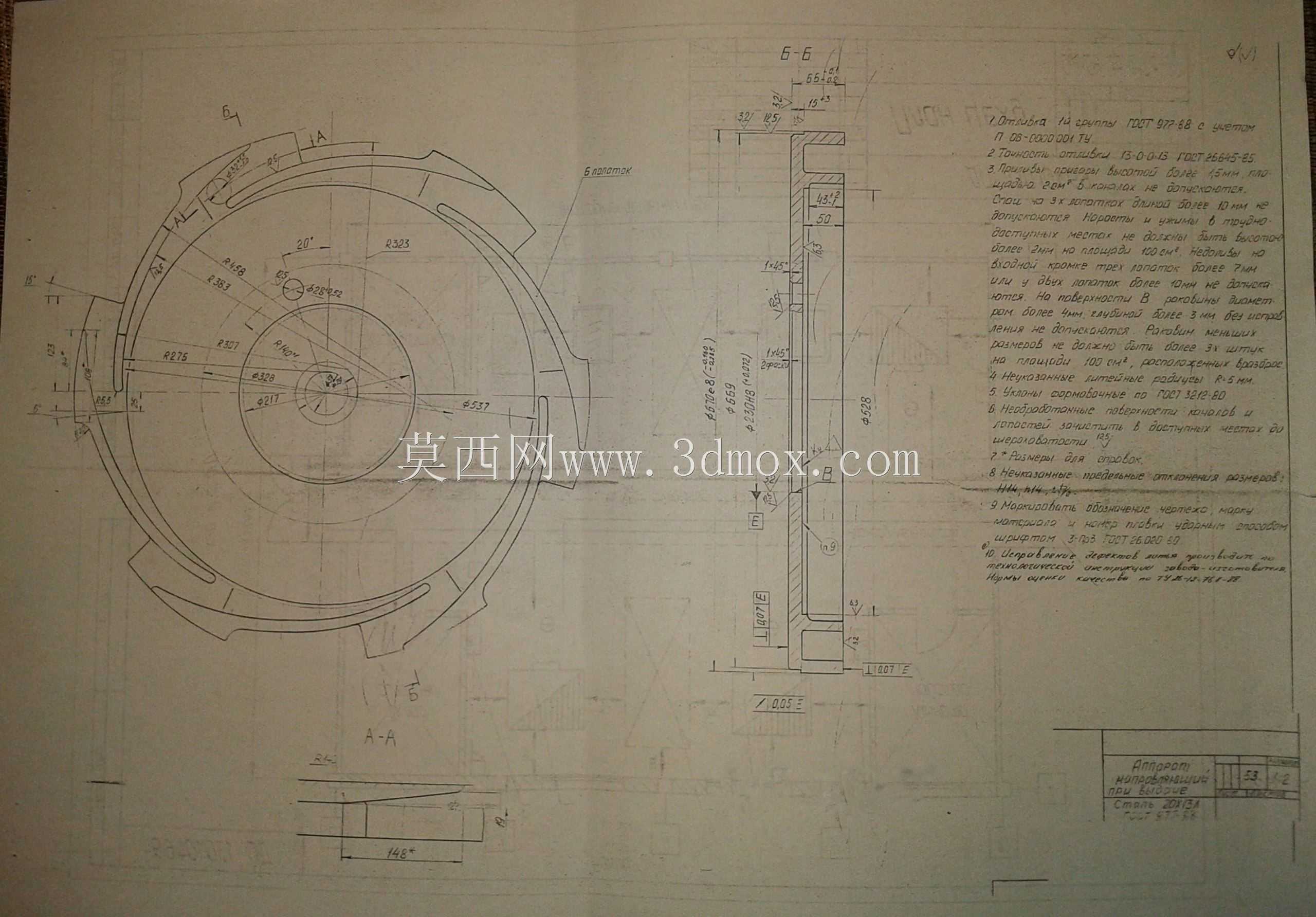

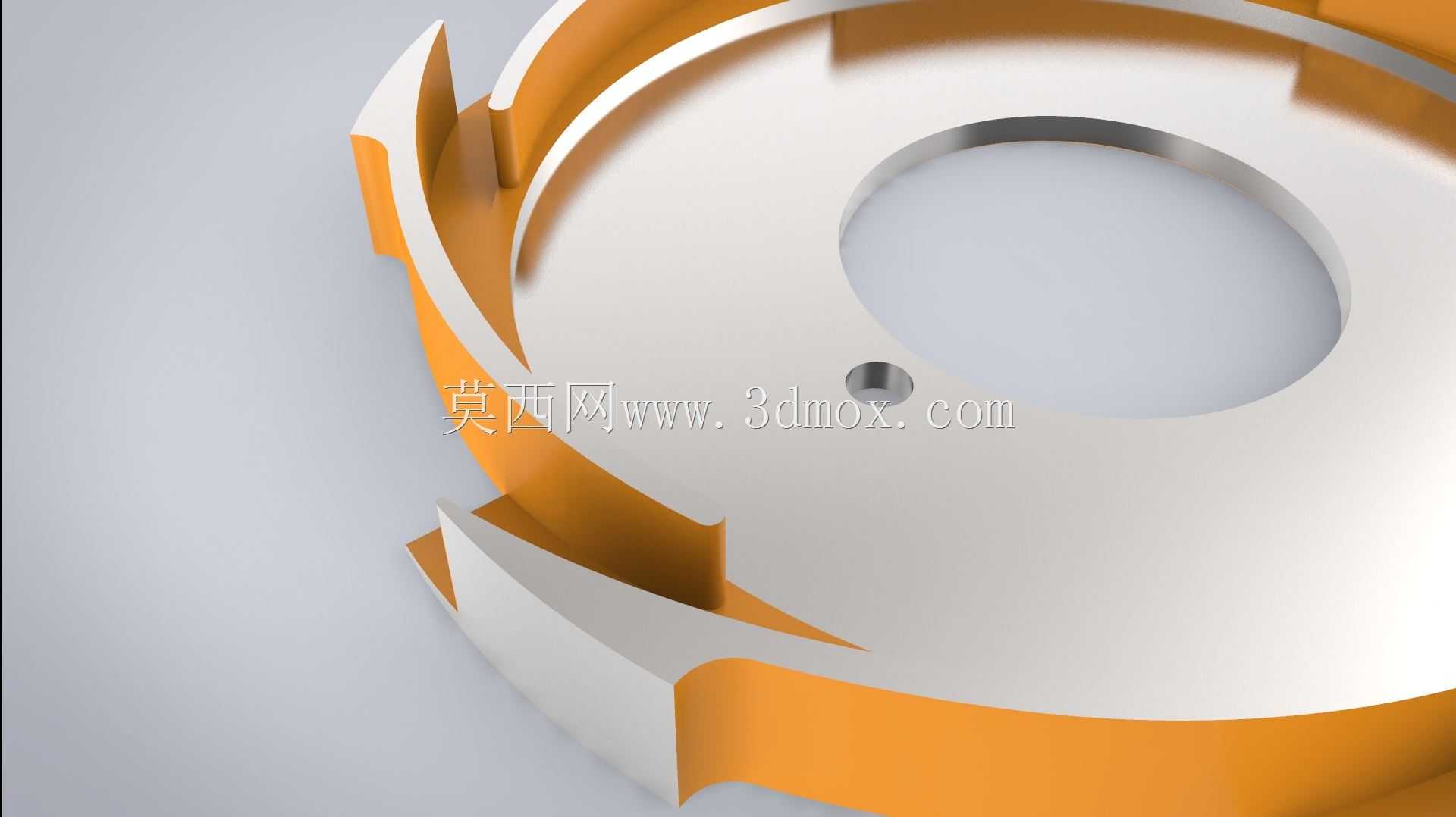

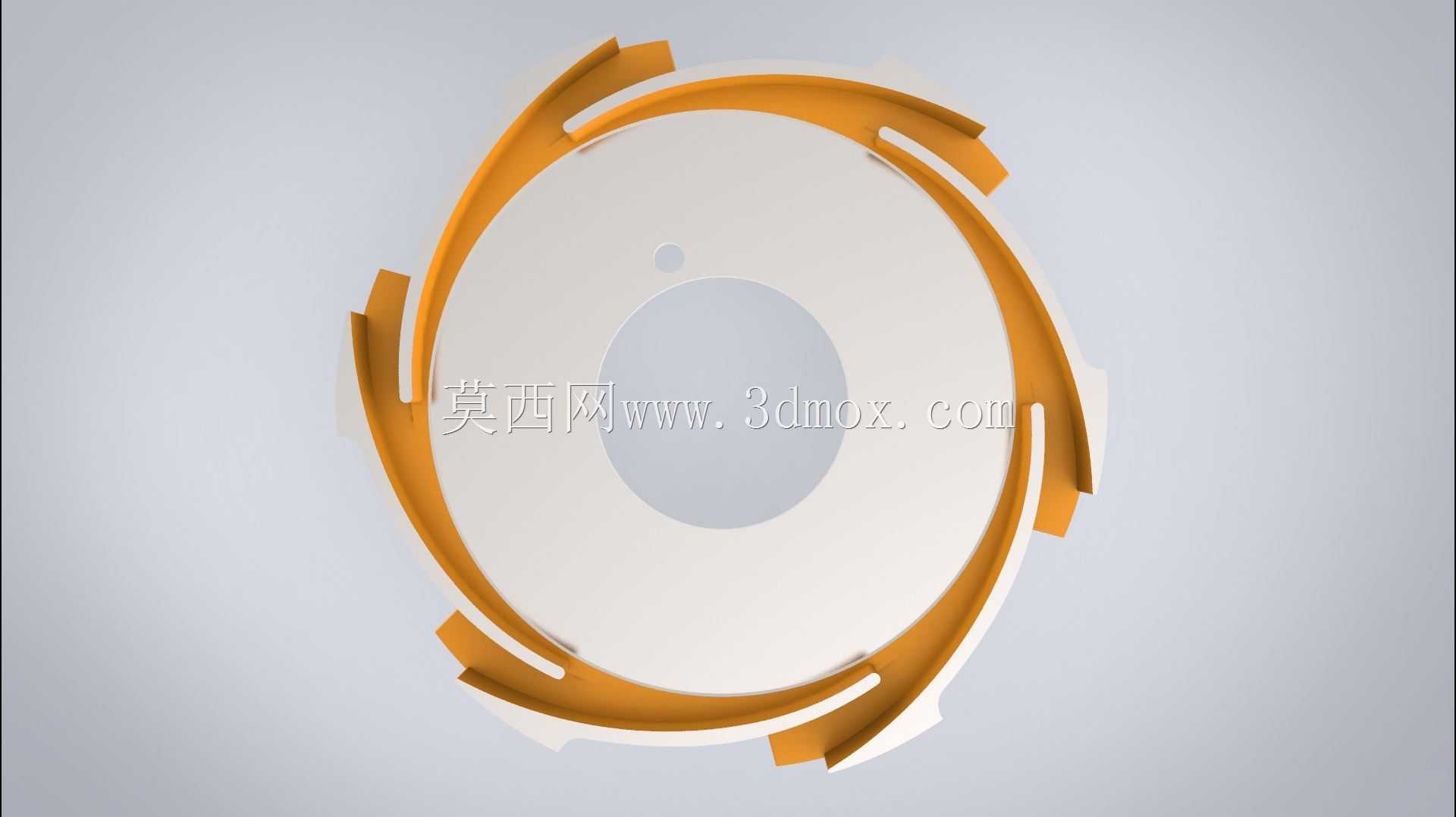

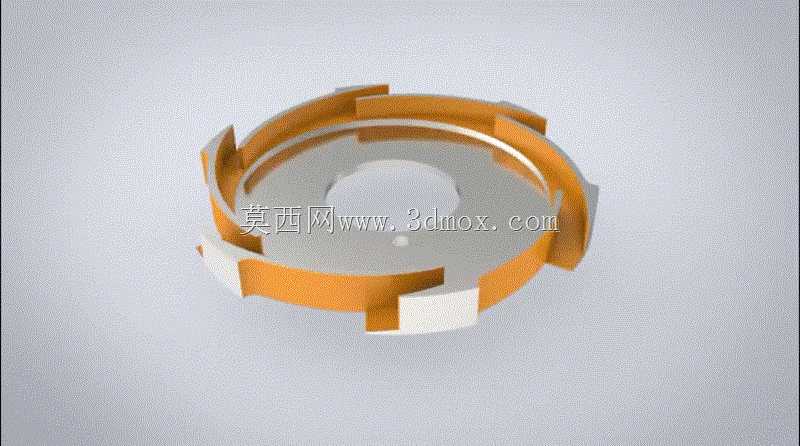

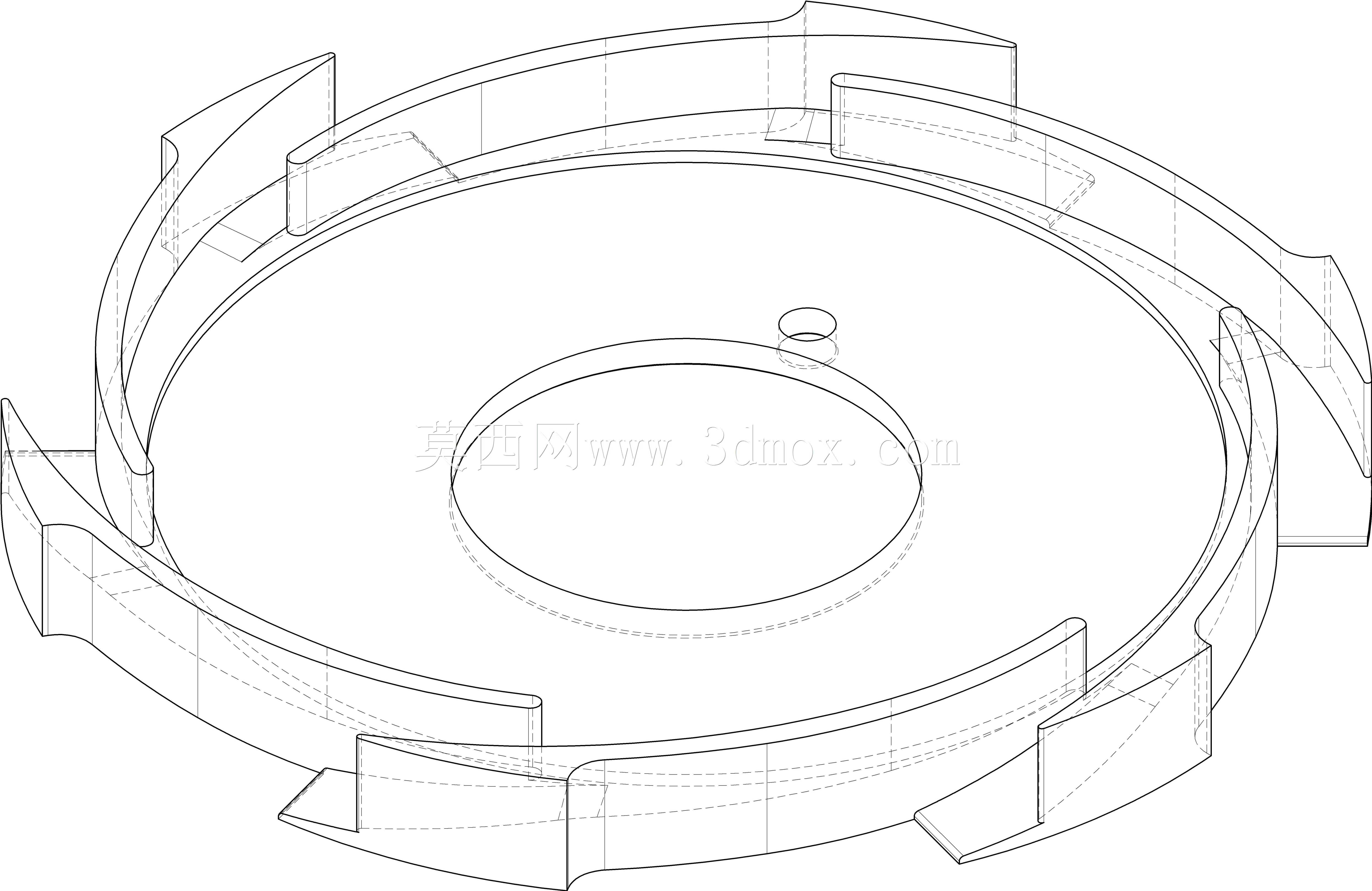

这类环形导叶结构多应用在离心式泵、压缩机、涡轮增压器等流体输送类设备的流道中段，核心作用是对叶轮甩出的高速流体进行整流导向，将流体的部分动能转化为压力能，同时调整流体的出流角度，降低流体进入下一级叶轮或出口段时的紊流损耗，提升整机的运行效率。从结构设计逻辑来看，导叶的叶片型线采用空间扭曲设计，每片叶片的进出口安放角经过流场仿真迭代确定，匹配对应叶轮的出口流速分布，避免流体在叶道内出现脱流、旋涡等不良流态。整体采用环形基体加周向均布叶片的布局，中心预留的通孔为轴系穿装位置，内孔的尺寸公差需要匹配对应轴套的配合精度，保证装配后导叶与轴系的同轴度，避免运行过程中出现动静碰磨。导叶的外圆尺寸需要匹配设备壳体的内腔安装止口，安装时通过止口定位保证周向位置精度，叶片的轴向宽度需要适配相邻级间的流道轴向尺寸，保证流道的平滑过渡，避免出现台阶引发的局部流阻增大。叶片的厚度沿流线方向做渐变处理，进口段做薄圆头修型，降低流体进口冲击损失，出口段厚度适当增加保证结构刚性，应对流体长期冲刷带来的载荷。周向叶片的数量经过流场匹配计算，既保证足够的导流整流效果，又避免叶道过窄引发的堵塞风险，叶片与环形基体的连接位置做圆角过渡，减少应力集中，同时避免流道内出现尖角引发的流动死区。在实际设备装配中，这类导叶通常安装在叶轮出口与扩压段之间，部分多级设备中会在相邻两级叶轮之间设置该类导叶，将前一级叶轮甩出的流体调整到合适的入流角度送入下一级叶轮，减少级间流动损失。设计过程中需要兼顾水力性能与结构强度，既要保证叶道的过流面积满足设备额定流量下的通流要求，又要保证叶片在流体交变载荷作用下有足够的疲劳强度，避免长期运行出现叶片变形、断裂等故障。导叶的表面粗糙度也有明确要求，过流面需要做光滑处理，降低流体沿程摩擦损失，对于输送含杂质介质的工况，还需要在叶片表面做耐磨处理，提升部件的使用寿命。
