爪式传动连接构件结构设计

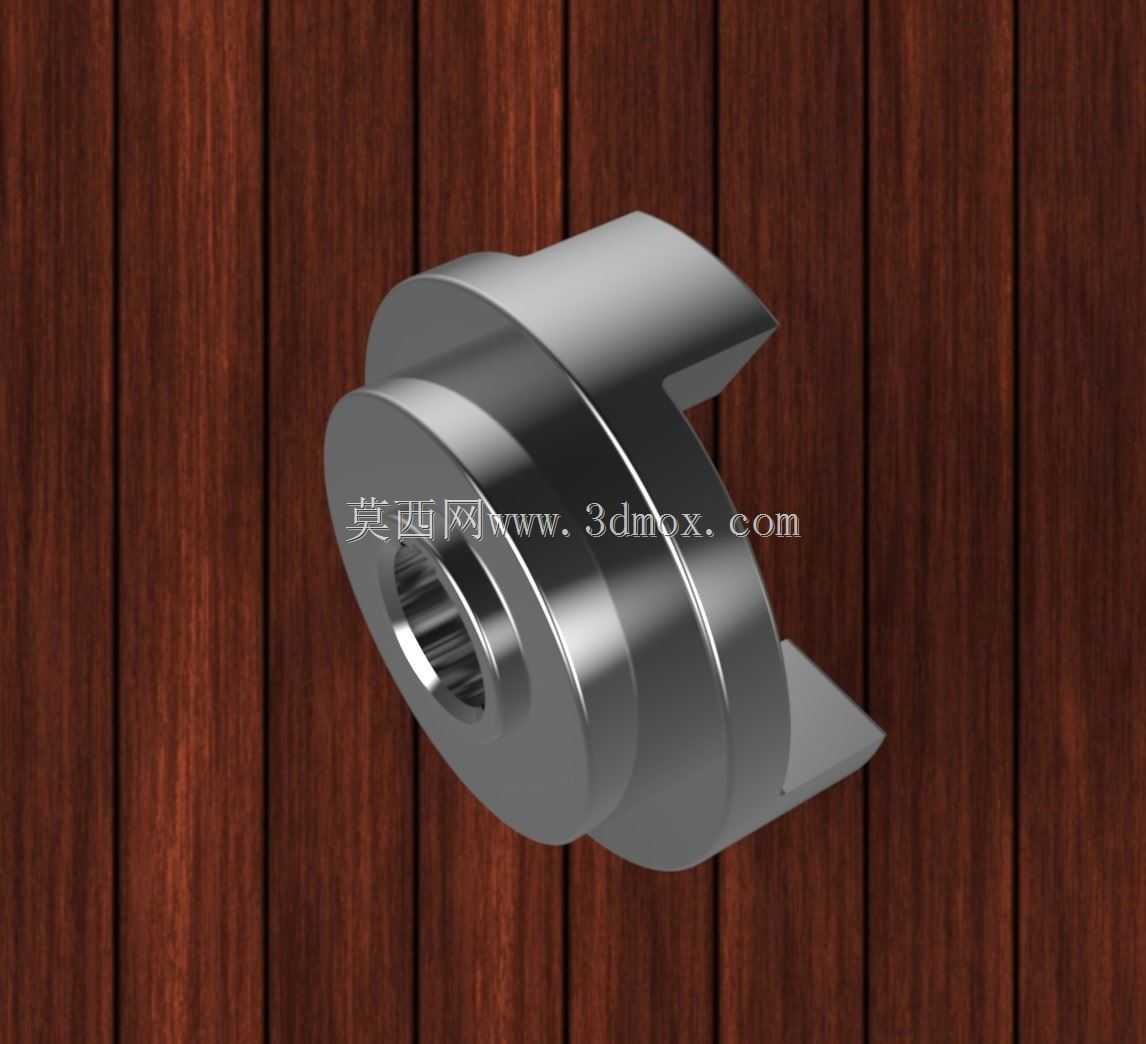

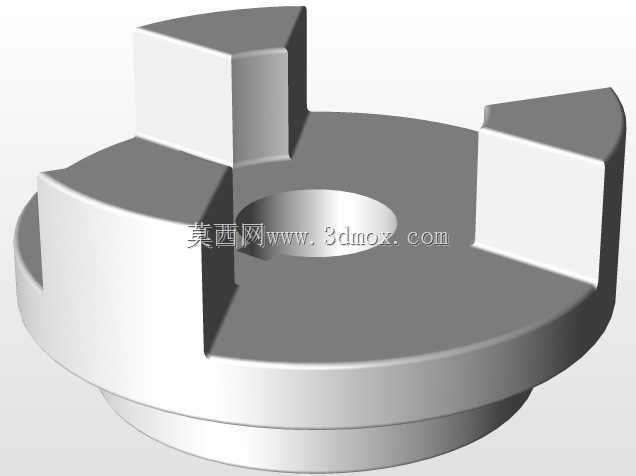

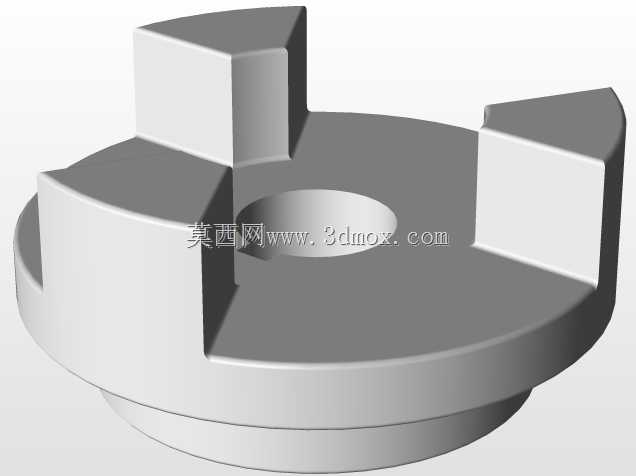

这类爪式连接构件常被应用在中小功率传动链路的扭矩传递场景中，既可以作为轮毂端的动力衔接部件，也可适配燃油泵的动力输入连接需求，在小型动力设备、农用机械、车用辅助泵组的传动系统中十分常见。从实际使用场景来看，这类构件不需要额外的弹性缓冲元件，依靠两个端面上凸起的爪牙相互嵌合完成扭矩传递，相比键连接的同轴度适配性更好，允许两连接轴之间存在微小的径向与角向偏移，能抵消设备运行中因振动产生的轴系错位，避免轴端出现应力集中断裂的问题。设计这类构件时，首先要确定适配轴径的内孔尺寸，内孔通常会加工出花键或者键槽结构，保证和动力输入轴的周向固定，不会出现传动打滑的情况；爪牙的数量通常设置为2到3个，过多的爪牙会提升加工精度要求，反而降低装配容错率，过少则会导致单个爪牙承受的扭矩载荷过大，容易出现崩齿失效。构件的主体采用阶梯轴式的外形结构，靠近安装端面的位置做了加厚的凸缘设计，一方面是提升爪牙根部的结构强度，避免扭矩传递时根部应力集中出现断裂，另一方面凸缘的端面可以作为轴向定位的基准面，安装时贴紧配套构件的端面即可确定轴向安装位置，不需要额外调整轴向间隙。爪牙的侧面做了微小的拔模斜度，既方便加工时的脱模或者切削走刀，也能在装配时起到导向作用，两个半联轴器对接时不需要完全精准对位就能顺利嵌合。外形尺寸的设计上，构件的最大外径要匹配安装腔的内部空间，避免运行时和周边的壳体、管线产生运动干涉，轴向总长度要控制在轴系的预留安装空间内，保证两端轴伸的插入深度符合设计要求，不会出现轴端顶死或者配合长度不足的问题。这类构件的材质通常选用45号钢或者铝合金，根据传递扭矩的大小选择对应的热处理工艺，大扭矩场景下会对爪牙表面做淬火处理提升耐磨性，小载荷场景下直接采用毛坯精加工即可满足使用需求。实际选型时，除了核对额定传递扭矩参数，还要重点确认内孔的配合公差、爪牙的啮合间隙，间隙过大会导致传动时出现冲击异响，间隙过小则会在热胀状态下出现卡滞，无法正常补偿轴系偏移。
