SolidWorks教程用带孔凸台支座结构练习件

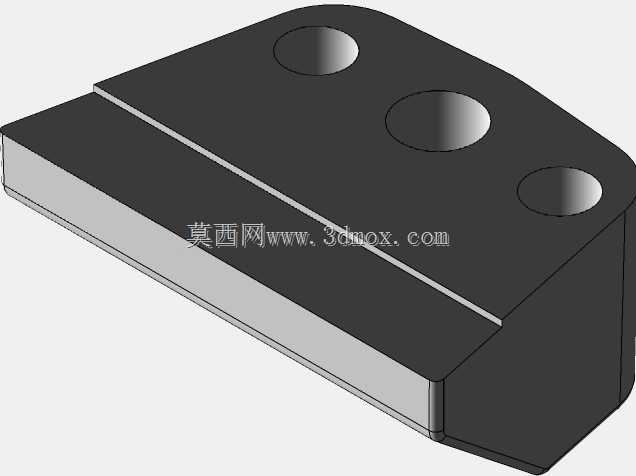

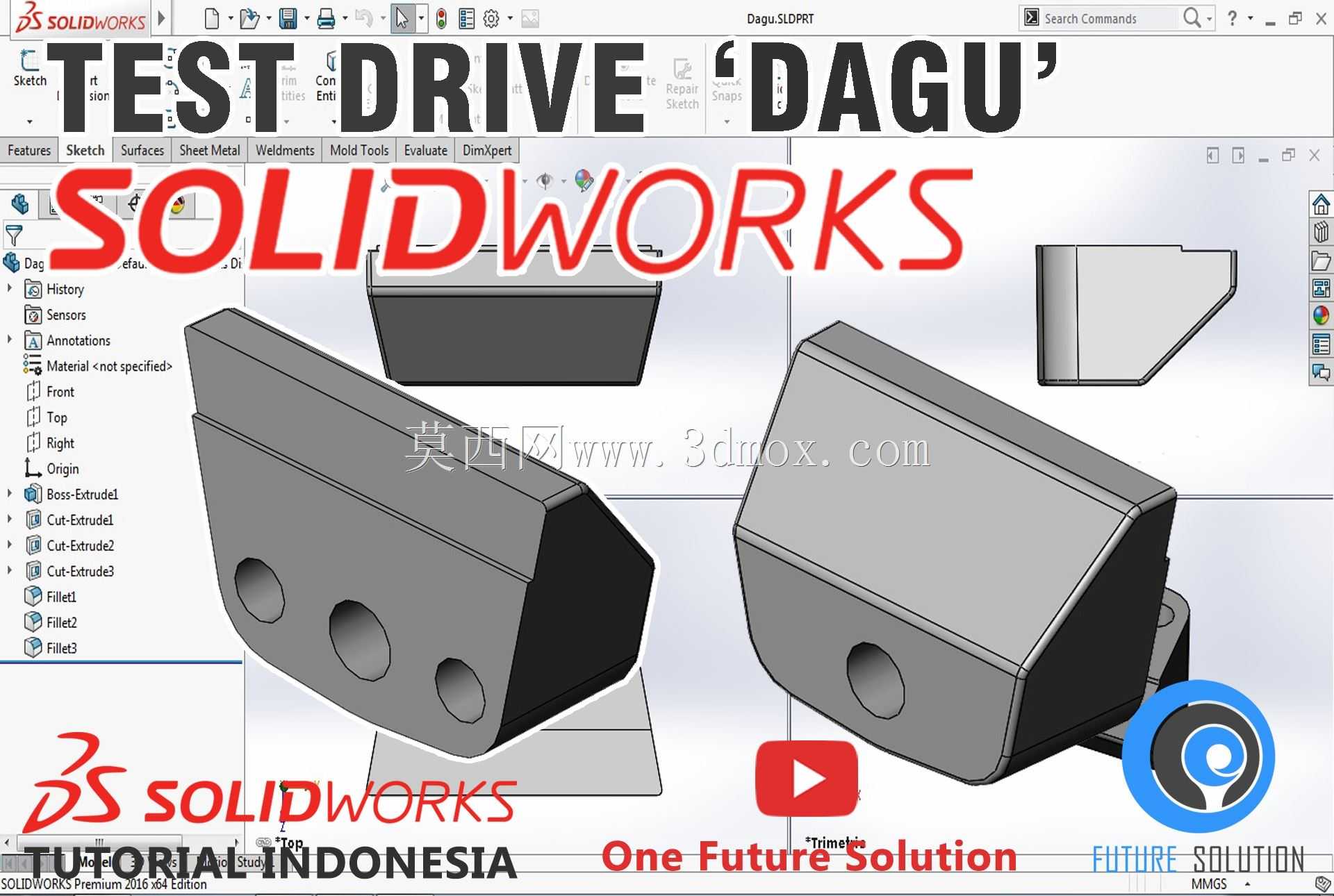

本次呈现的结构练习件，是面向三维建模初学者掌握基础特征操作的典型凸台类支座构件，这类构件在小型设备的壳体支撑、外置模块挂载场景中十分常见，多作为小型传感模块、接线端子排或者小型控制盒的安装承载基座使用。从结构设计逻辑来看，该构件采用了不对称的斜切面壳体造型，并非规则的方正块体，这种设计一方面是为了适配安装空间内的斜向避让需求，避免与周边相邻的管线、其他结构件产生运动干涉，另一方面斜向的端面也可以让安装在其上的模块获得合适的朝向角度，无需额外增加角度调整垫片。构件主体采用等壁厚的壳体结构，在保证整体结构刚性的前提下尽可能减少材料占用，降低整体重量，适合用在对自重有要求的小型移动式设备或者桌面级装置上。构件的两个安装耳位上分别设置了不同数量的通孔，其中一侧耳位设置三个等距排布的圆孔，另一侧设置单个圆孔，这种非对称的孔位排布可以起到防呆作用，避免安装时出现方向装反的问题，所有孔位的边缘都做了倒角处理，既可以去除机加工后的毛刺，也能让安装螺丝更顺畅地导入孔位，减少装配时的对位难度。建模过程中，首先需要绘制主体的外轮廓草图，通过拉伸凸台生成基础块体，随后通过拉伸切除生成内部的空腔结构，再通过挤压凸台特征生成两侧的安装耳位，之后对所有的棱边做等半径圆角处理，避免应力集中在尖锐棱角处，提升构件的抗冲击性能。从安装边界来看，该构件的底部为平整安装面，可以通过耳位的通孔直接锁付在安装基板上，整体外轮廓的最大尺寸控制在小型安装空间的适配范围内，不会占用过多的设备内部空间，斜切面的角度经过测算，刚好可以让搭载的模块朝向操作人员的常规操作视角，方便日常的状态观察与接线操作。这类练习件涵盖了SolidWorks建模中最常用的草图绘制、拉伸凸台、拉伸切除、圆角特征等基础操作，掌握这类构件的建模思路，可以快速迁移到各类小型安装支座、设备端盖类零件的设计工作中，在实际生产中这类构件多采用注塑或者铝板铣削的方式加工，等壁厚的设计也完全符合注塑工艺的壁厚均匀要求，避免出现注塑缩痕、填充不满的工艺问题。
