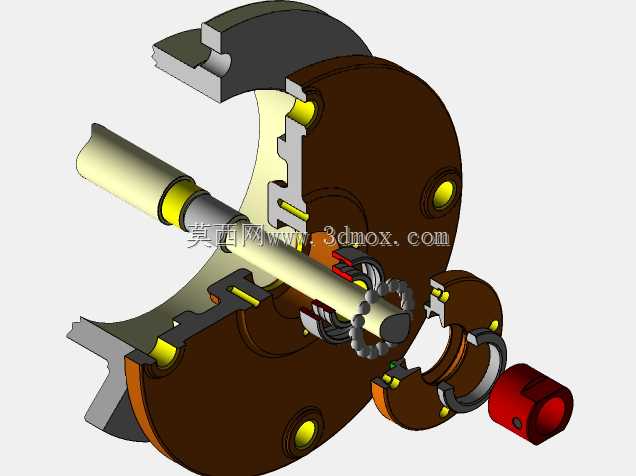

剖视展示滚珠轴承头组件装配结构

这套滚珠轴承头组件的剖视模型，完整呈现了旋转支承类部件的内部装配逻辑，在各类需要低摩擦旋转传动的设备中都有广泛应用，从输送线辊筒支承、小型机床主轴端支承，到农用机械的旋转轴端定位、轻工设备的从动轮支承场景，这类组件都是保障旋转精度、承载径向与轴向复合载荷的核心部件。从结构设计来看，组件以贯穿的传动轴作为载荷传递核心，轴身加工有对应轴承内圈定位的轴肩，避免轴承内圈在运转过程中出现轴向窜动；滚珠部分采用满装适配的滚道设计，内圈与外圈的滚道曲率经过匹配优化，既能承受径向载荷，也可承载一定比例的轴向载荷，适配多数有复合载荷的传动场景。端盖部分通过周向均布的连接孔与轴承座本体固定，端盖与轴身之间预留了密封件的安装槽位，可适配毡圈密封或者橡胶唇形密封，阻挡外界粉尘、切削液或者水汽进入轴承滚道内部，同时防止轴承内部润滑脂泄漏，延长组件的维护周期。轴承座本体采用法兰式安装结构，周向的安装孔位可直接通过螺栓固定在设备的安装立板或者机架面上，不需要额外设计支承座结构，降低整机的设计与加工成本。从安装边界来看，轴伸端的直径与配合长度适配常规的联轴器、带轮或者链轮安装尺寸，法兰安装面的止口设计可实现安装时的快速对中，避免装配过程中出现轴系偏心导致的运转振动、轴承过早磨损问题。模型采用爆炸剖视的展示方式，清晰呈现了每个零件的装配顺序与配合关系：装配时需先将轴承内圈加热后热装到轴身的定位轴肩处，再将保持架与滚珠装入内圈滚道，随后扣合轴承外圈，将密封件嵌入端盖的密封槽后，把端盖通过螺栓紧固到轴承座上，最后将锁紧件装到轴端，完成整个组件的装配。这类组件在设计时需要重点关注轴肩的高度不能超过轴承内圈的倒角高度，否则会导致轴承无法安装到位；端盖与轴承外圈之间需要预留合适的热膨胀间隙，避免设备运转升温后轴承出现卡滞问题；周向连接螺栓的预紧力需要保持一致，防止端盖倾斜导致密封件偏磨、轴系旋转阻力增大。
