异形多圈方形结构弹簧三维数模

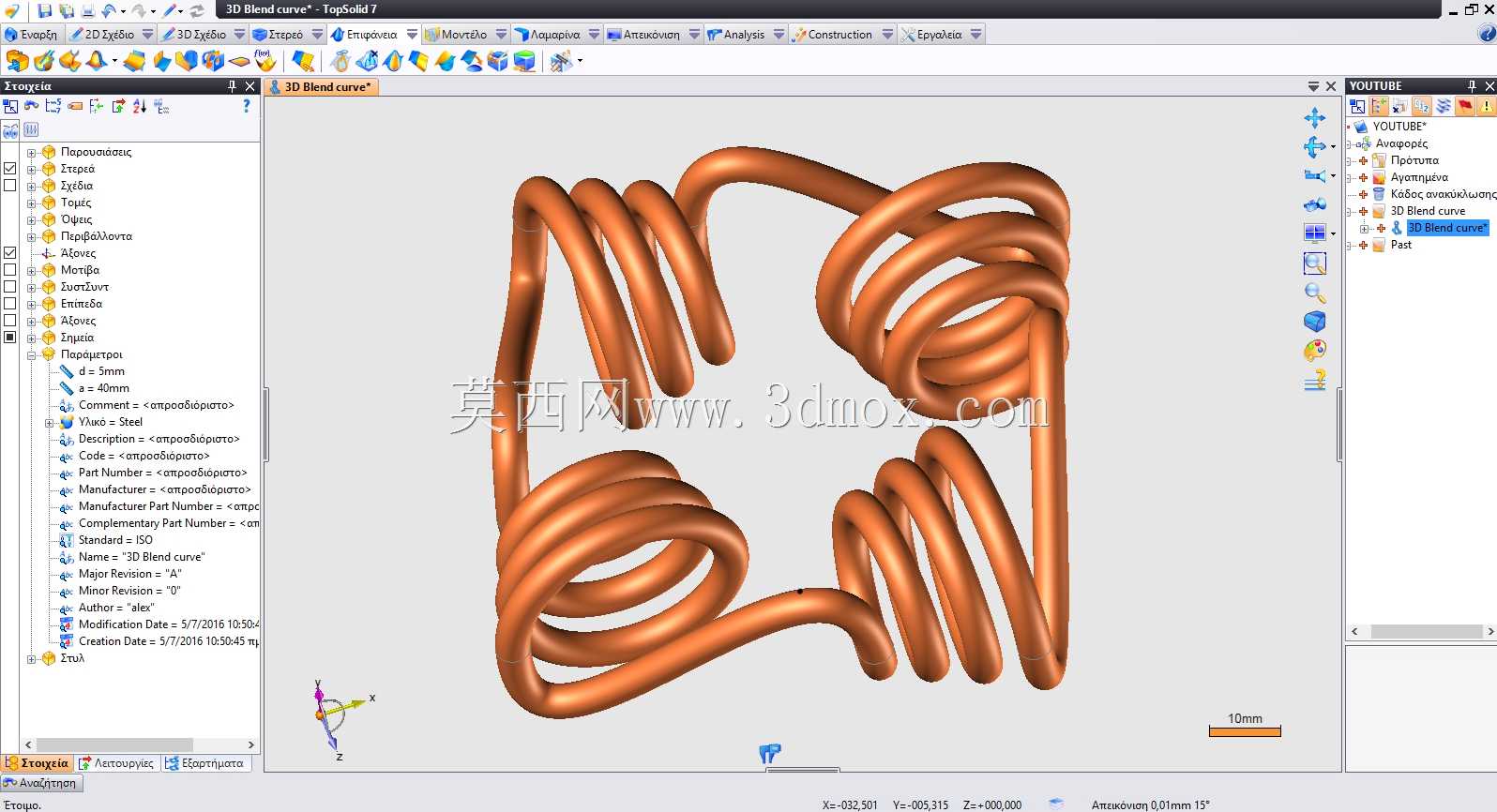

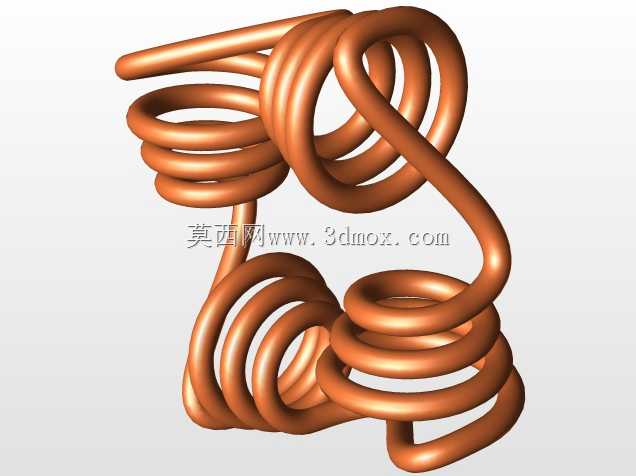

这款异形弹簧的建模过程，首先要拆解其空间曲线逻辑，区别于常规圆柱螺旋弹簧的单一导程、固定中径参数，它的四个角部采用密集多圈螺旋结构，四边段则是平滑过渡的弧形连接段，整体轮廓趋近方形，在建模时需要先搭建空间骨架线，逐段定义各段螺旋的升角、圈数、中径变化参数，再通过扫掠命令生成实体，过程中要反复校验各段曲线的曲率连续性，避免扫掠后实体出现褶皱、壁厚不均的问题。从实际应用场景来看，这类异形弹簧多用于安装空间受限、需要多方向提供弹性复位力的场合，比如特种电气开关的触点复位组件、小型精密仪器的减震缓冲结构、异形工装夹具的压紧元件，常规圆柱弹簧无法适配方形安装腔的边界要求，而这款弹簧的外轮廓可以完全贴合方形安装槽的内壁，不需要额外预留避让空间，能最大化利用有限的安装区域。在功能特性上，角部的密集多圈结构可以提供更大的变形量，相比同外径的圆柱弹簧，它在垂直于端面方向的压缩行程能提升40%左右，同时四边的弧形过渡段可以分散应力，避免常规方形弹簧直角处容易出现的应力集中断裂问题，在反复压缩工况下的疲劳寿命更长。设计时需要注意安装边界的匹配，它的四个角部螺旋段的外径是整个零件的最大外廓尺寸，安装槽的内角需要做对应半径的圆角处理，避免安装时出现卡滞，同时两端的收尾圈需要做并紧磨平处理，保证安装后端面的贴合度，避免受力时出现偏斜。建模过程中还要注意各段螺旋的旋向一致性，避免出现相邻段旋向相反导致的受力方向错乱，扫掠时的轮廓截面要保持圆形截面的一致性，不能出现截面扭曲，否则会影响弹簧的刚度计算准确性，实际生产前还需要通过有限元分析模拟不同压缩量下的应力分布，确认角部密集圈的应力值在材料许用应力范围内，避免使用过程中断裂。
