等宽三角齿轮啮合传动机构结构

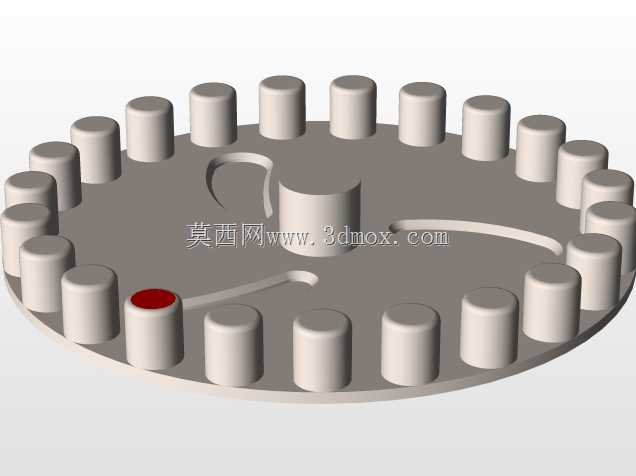

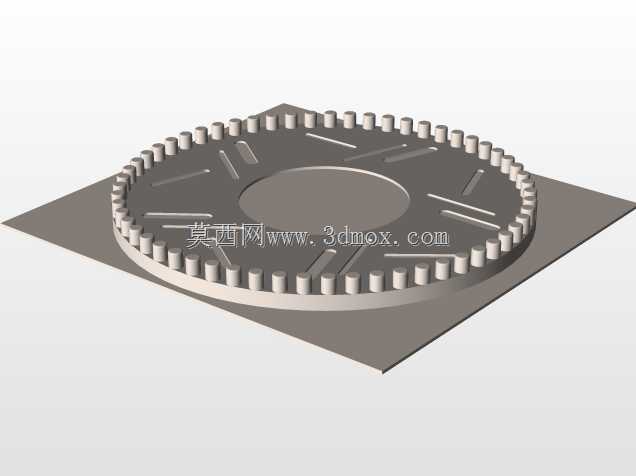

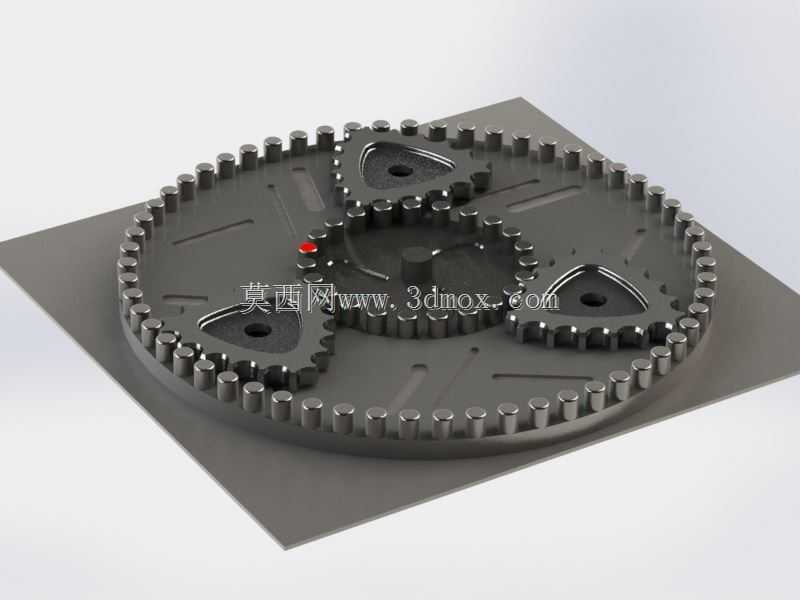

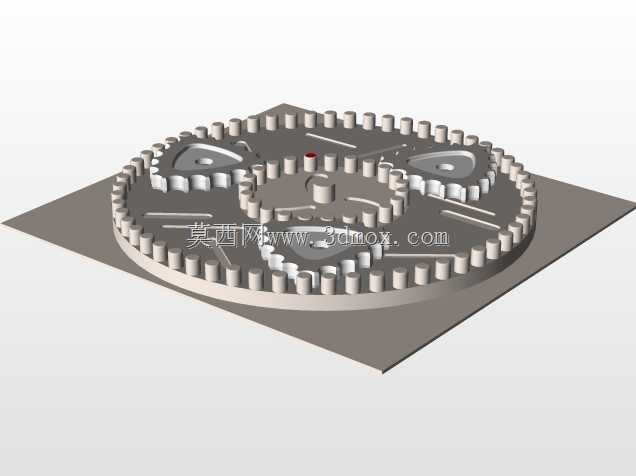

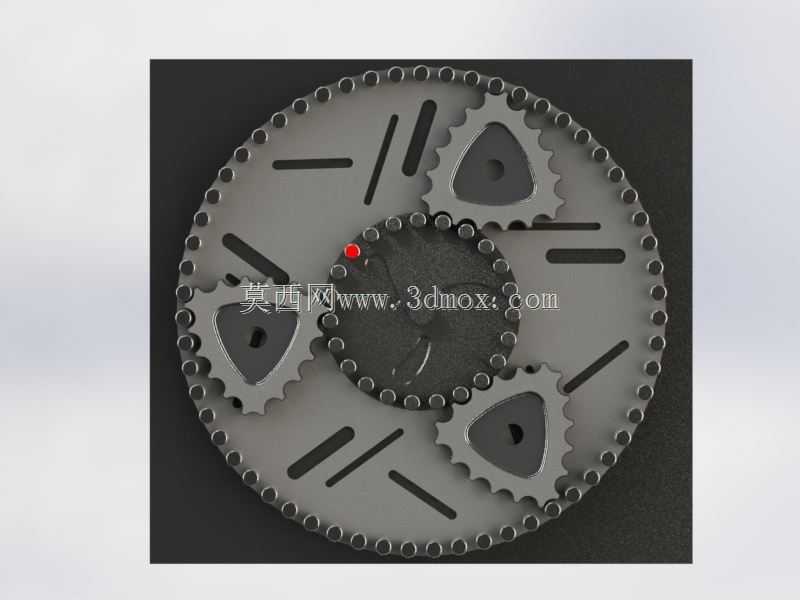

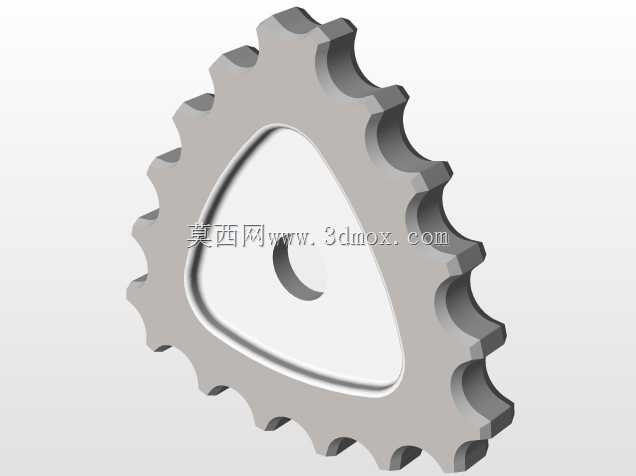

这套等宽三角齿轮啮合结构，核心依托非圆齿轮的定传动比特性实现特殊运动输出，和常规渐开线圆柱齿轮的匀速圆周传动不同，三角轮廓的节曲线设计能让输出端获得预设的周期性变速规律，在需要特定间歇动作、变转速输出的轻工装备、自动化送料机构里有明确的应用场景。从结构布局来看，整套机构集成在方形安装基板上，外围环形排布的圆柱销构成内啮合齿圈，三个三角齿轮沿中心齿轮周向均布，中心主动轮转动时，同时带动三个三角齿轮沿内齿圈做行星运动，每个三角齿轮的轮廓为严格等宽曲线，运动过程中始终保持与中心轮、外围销齿的双接触啮合，不会出现传动脱开、背隙突变的问题。设计阶段首先要确定等宽三角的节曲线方程，保证每个啮合位置的法向齿距匹配，三角齿轮上的三角镂空并非减重装饰，而是预留的输出轴安装位，可直接连接执行构件，省去额外的传动转接零件。安装边界上，基板的方形轮廓可直接嵌入设备的安装面板，外围销齿采用过盈压装的方式固定在基板的定位孔内，装配时不需要额外调整齿侧间隙，只要保证中心轮的轴线与基板平面垂直，就能实现顺畅传动。实际应用中，这类结构常被用在小型自动化设备的工位转位机构上，比如小零件的多工位分拣、包装机的料盘间歇送进，利用三角齿轮转动时的角位移变化规律，刚好匹配工位切换时的快进-停留-快退动作需求，不需要额外加装凸轮分割器，能大幅压缩机构的整体占用空间。和普通非圆齿轮相比，等宽三角齿轮的啮合接触应力分布更均匀，因为轮廓上每个啮合点的曲率半径变化平缓，长时间运行不会出现局部齿面过度磨损的问题，销齿结构的外圈也方便维护，单个销齿磨损后可以单独更换，不需要更换整个内齿圈。建模过程中需要注意三角轮廓与齿形的过渡处理，齿根位置要做合理的圆角强化，避免应力集中导致的轮齿断裂，三个行星三角齿轮的安装轴孔位置度公差需要严格控制，保证三个轮的负载均匀，不会出现单个轮受力过载的情况。整套机构的传动比匹配经过验证，中心轮转动一周时，每个三角齿轮完成对应次数的自转与公转，输出的运动规律平稳，没有刚性冲击，适合中低速、轻负载的连续传动场景，在小型文创机械装置、教学演示教具里也有很高的适配性，能直观展示非圆齿轮的传动特性。
