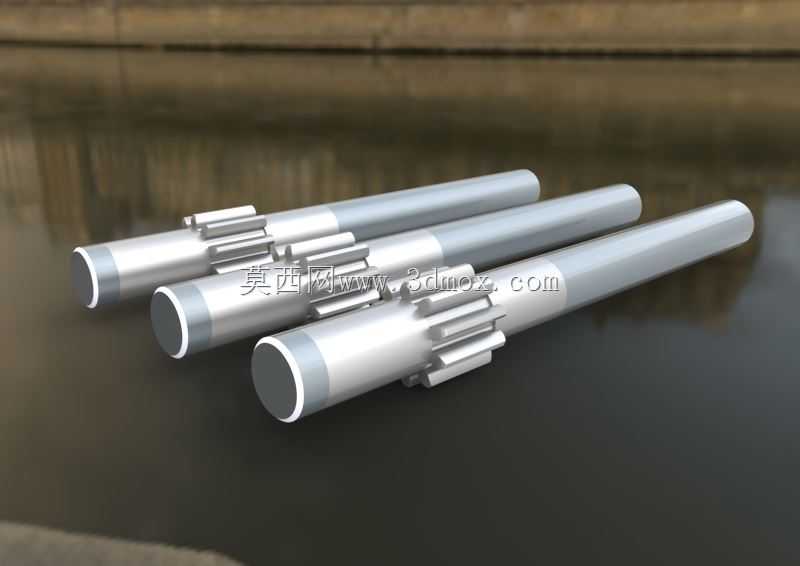

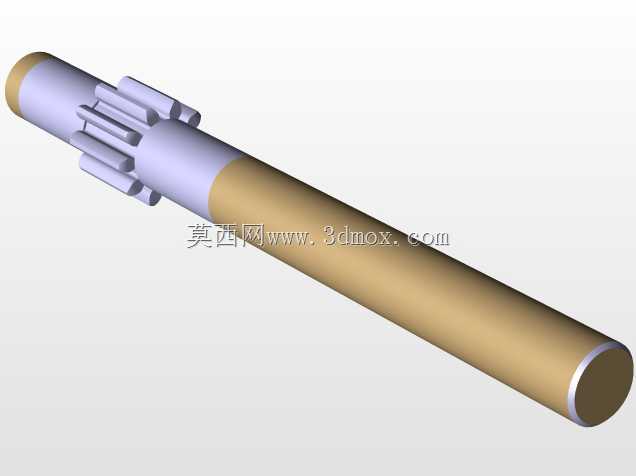

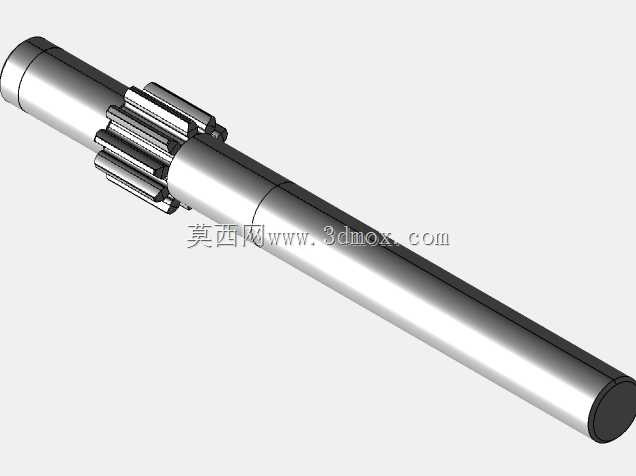

接地传动正齿轮轴机械结构设计

这类带齿的轴类零件在传动系统里承担着扭矩传递与运动转换的核心作用，常见于小型动力传输工位、接地装置的传动联动结构、轻工设备的进给机构中，区别于分体装配的齿轮与轴结构，一体成型的齿轮轴省去了键连接、过盈装配的工序，能在径向空间受限的安装场景下保证传动刚性，避免分体装配带来的同轴度误差累积。从结构设计逻辑来看，齿轮段设置在轴身靠近动力输入侧的位置，齿形采用标准正齿廓设计，啮合过程中无轴向分力，对两端支撑轴承的轴向载荷要求更低，适配深沟球轴承这类低成本支撑件即可满足运行需求。轴身采用阶梯轴结构，不同轴径的台阶面分别承担轴承定位、传动限位、安装避让的作用，靠近齿轮段的轴径略大于远端轴径，既可以在装配时给轴承内圈提供稳定的定位基准，也能优化轴的抗弯截面模量，降低齿轮啮合点受径向力时的轴身挠度，避免齿面偏载导致的磨损加剧。安装边界上，轴两端的轴颈尺寸按照标准轴承内孔公差带设计，装配时无需额外定制衬套即可适配常用规格的滚动轴承，轴端预留的倒角结构既方便装配时的导向导入，也能去除机加工后的锐边毛刺，避免装配过程中划伤轴承内圈或安装孔壁。齿宽尺寸经过载荷核算，在满足额定扭矩传递的前提下控制轴向占用空间，适配紧凑安装的设备腔体，轴身未设置齿形的光轴段表面粗糙度按照转动配合要求设计，既能保证与密封件的配合密封性，避免润滑脂泄漏，也能减少相对转动时的摩擦损耗。实际应用中，这类齿轮轴常作为小型传动链的第一级传动件，输入端连接电机输出轴或联轴器，通过正齿轮啮合将扭矩传递给配套的从动齿轮，带动后续执行机构完成往复或旋转动作，一体结构的设计也减少了传动链中的连接间隙，提升了正反转切换时的传动响应速度，在频繁启停的工况下也能保证传动精度，不会因为连接键的间隙产生回程误差。设计过程中需要重点控制齿轮段与两端轴颈的同轴度，齿形的加工精度按照中等精度等级管控即可满足多数通用传动场景需求，不需要过高的加工精度带来不必要的成本提升，轴身的台阶过渡处采用圆角过渡，减少应力集中，提升轴的抗疲劳强度，在长期承受交变扭矩的工况下也能避免轴肩处出现断裂失效。
