90度直角夹持固定角夹三维结构设计

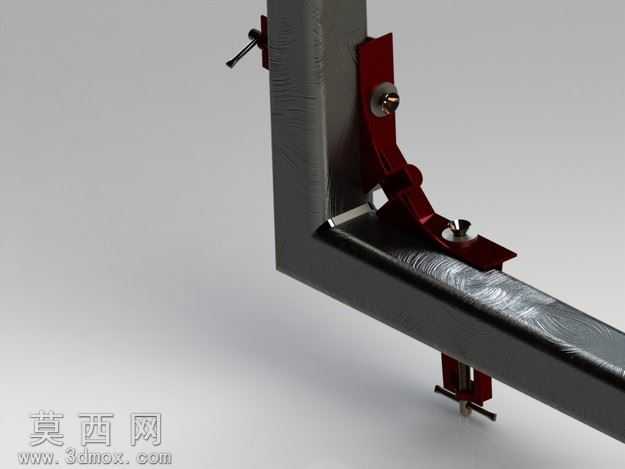

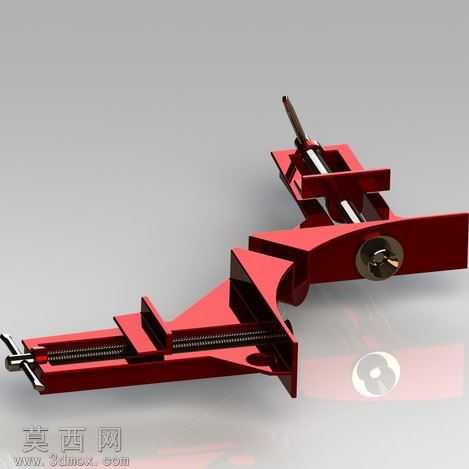

本作品为90度直角夹持角夹的三维设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先从角夹的核心功能需求出发，针对直角拼接场景下的双向同步夹持需求，拆解为左右对称的夹具体、中部铰接连接结构、丝杆进给组件、T型操作手柄、顶紧压头五大核心模块逐一建模。建模过程中严格遵循机械加工公差配合要求，对丝杆与夹具体的螺纹传动副、中部铰接轴的转动配合间隙、压头与夹臂的滑动导向结构均做了精确的尺寸约束，确保各部件装配后无干涉，可实现真实的开合、进给动作模拟。材质设置阶段，针对角夹的实际使用场景，主体夹臂部分赋予高韧性铸铁材质，调整材质参数还原铸铁表面的哑光深红烤漆质感，丝杆、铰接轴、操作手柄等受力传动部件赋予镀铬钢材材质，模拟金属表面的高反光金属光泽，压头接触工件的端面设置防滑纹理材质，还原实际产品的防滑设计细节。渲染阶段采用工作室柔光环境，搭配浅灰色渐变背景，通过三点布光方案突出角夹的结构轮廓与材质质感，调整光线反射角度清晰展现夹臂的加强筋结构、丝杆的螺纹细节、铰接部位的连接结构，让整体渲染效果兼具工业设计的严谨性与视觉表现力。设计思路上，这款角夹针对木工拼接、五金焊接、框架组装等场景下的90度直角固定需求，采用双向丝杆进给结构，两侧夹臂可同步向中心收拢施压，相比单侧施压的普通夹具，能够保证两个垂直面的夹持力均匀分布，避免拼接工件出现移位、角度偏差问题；中部的铰接结构可适配一定范围内的角度微调，同时保证整体结构的刚性，T型手柄的设计符合人体工学，操作人员无需额外工具即可手动施加足够的夹紧力，夹臂内侧的V型定位结构可同时适配方管、圆管、平板等不同截面的工件夹持，大幅拓展了夹具的适用场景。整体结构设计兼顾了夹持稳定性、操作便捷性与结构耐用性，所有零部件均采用常规机械加工工艺即可生产，具备较高的实际生产参考价值。
