立式自助智能售货终端结构设计

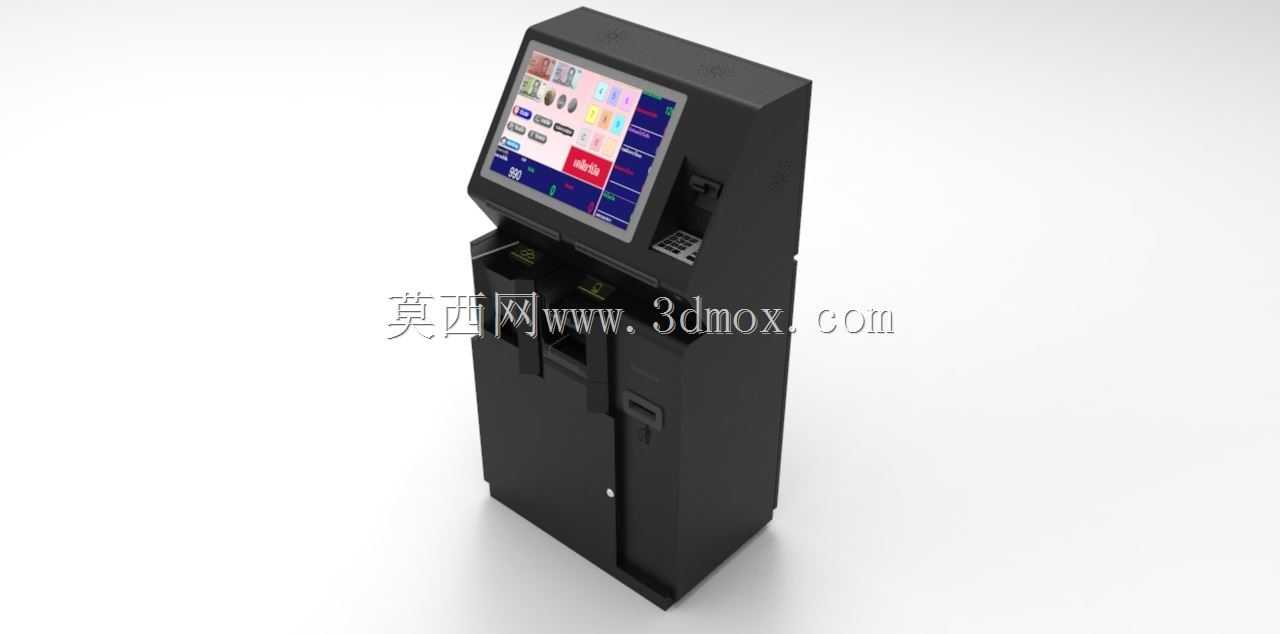

这款立式自助售货终端的结构设计，首先围绕无人零售场景的落地需求展开，可适配写字楼大堂、社区出入口、交通枢纽候车区、产业园区休息区等多类半开放公共场景，无需专人值守即可完成商品售卖全流程，有效降低线下零售的人力成本投入。从功能布局来看，设备上部设置倾斜式触控交互屏，屏幕倾角经过人机工程校核，适配150cm至185cm身高区间的用户站立操作视角，避免长时间点选产生的颈部疲劳；屏幕下方集成密码键盘与小票打印出口，兼顾非触屏操作需求与交易凭证输出功能。中部为商品出货与取货区域，出货滑道做了缓震结构处理，避免易碎商品在掉落过程中出现破损，取货口设置防夹挡板与防盗翻板，既保证用户伸手取货时不会被机构夹伤，也能防止外部人员通过取货口违规撬动设备内部货道。下部柜体为仓储与核心部件安装区，内部采用模块化货道设计，可根据售卖商品的尺寸调整货道宽度，适配瓶装饮品、袋装零食、小型日用品等不同规格的货品，柜体后侧设置可全开的检修门，门锁采用防盗机械锁结构，运维人员开门后可直接完成货品补充、钱币模块检修、线路排查等操作，无需拆解外部装饰件。外形设计上采用一体化立式长方体结构，整体外轮廓无突出尖锐棱角，所有边角均做R3至R5的圆角过渡，避免公共场景下人员磕碰受伤；设备底部设置可调式支撑脚，可适配地面存在3mm以内高度差的安装场景，保证柜体放置平稳无晃动，支撑脚旁预留膨胀螺栓安装孔，在人流密集的高流量区域可通过膨胀螺栓将设备与地面固定，防止设备被意外推倒。设计过程中充分考虑了内部部件的安装维护便利性，所有内部模块均采用滑轨式安装结构，钱币识别模块、工控主机、电源模块均可单独抽出检修，无需将其他部件整体拆解；柜体内部预留了走线槽与散热通风通道，进风口设置在柜体下部侧方，出风口设置在柜体背部上方，形成自然对流散热路径，保证长时间连续运行时内部温度处于元器件合理工作区间，避免积热导致的设备故障。设备外壳采用冷轧钢板折弯焊接成型，外部做喷塑处理，耐磨防刮，可适应公共区域高频次使用的磨损需求，屏幕外侧加装钢化玻璃防护层，防止外力撞击造成屏幕碎裂。
