卧式不锈钢储水罐体三维设计作品

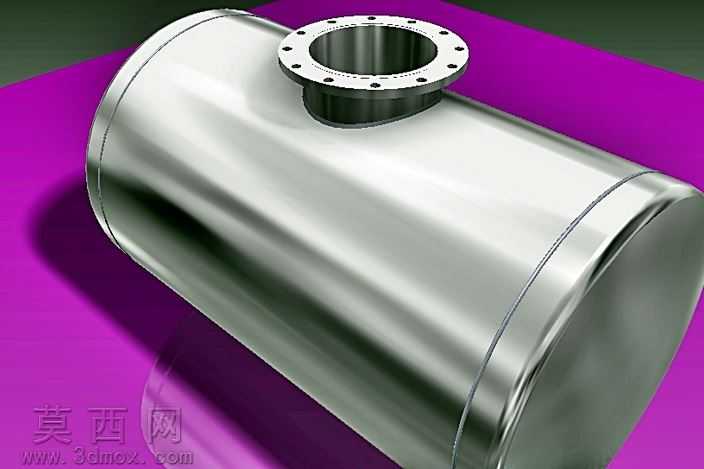

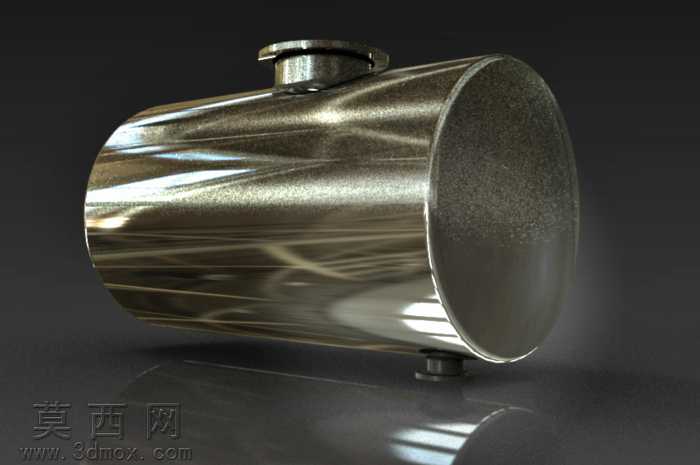

本作品为卧式圆柱形储水罐体的三维设计成果，建模阶段采用参数化特征构建思路，首先以旋转凸台命令生成等壁厚的圆柱主体筒体，严格控制筒体的圆度与轴向直线度公差，确保筒体两端面的平行度符合储液容器的装配要求。在筒体顶部设计带法兰凸缘的进水接口，接口处做加厚过渡处理，避免应力集中，同时匹配标准法兰的安装孔位尺寸，可直接对接通用输水管道；筒体底部设计低位出水接口，位置贴合筒体最低母线处，保障储液可以完全排空无残留，接口同样采用法兰连接结构，兼顾安装便捷性与密封可靠性。材质设置阶段，针对不锈钢罐体的金属特性，调整反射参数模拟镜面级抛光不锈钢的质感，添加细微的金属颗粒纹理还原真实不锈钢板材的表面肌理，设置环境反射贴图让金属表面的光影过渡自然柔和，渲染阶段采用全局光照模式，模拟摄影棚柔光环境，突出罐体圆柱曲面的光影流转效果，同时添加地面反射效果增强作品的真实感与空间层次感。结构设计上充分考虑卧式储罐的受力特性，筒体两端采用平盖封头结构，封头与筒体的连接位置做圆角过渡处理，降低焊接位置的应力集中风险，整体壁厚均匀一致，既满足常压储水的强度要求，又兼顾材料成本控制。建模过程中对所有接口的位置做装配校验，确保上下接口的同轴度偏差控制在合理范围内，避免后续管道安装出现错位问题，整体模型结构完整，特征树逻辑清晰，所有尺寸均参考常压储水罐的行业通用设计规范，可用于相关储液设备的方案展示、结构教学参考以及产品渲染演示使用。
