半圆段杠杆驱动皮带往复传动机构

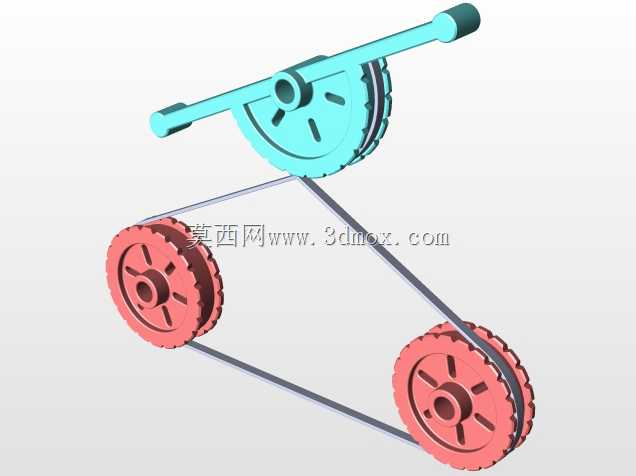

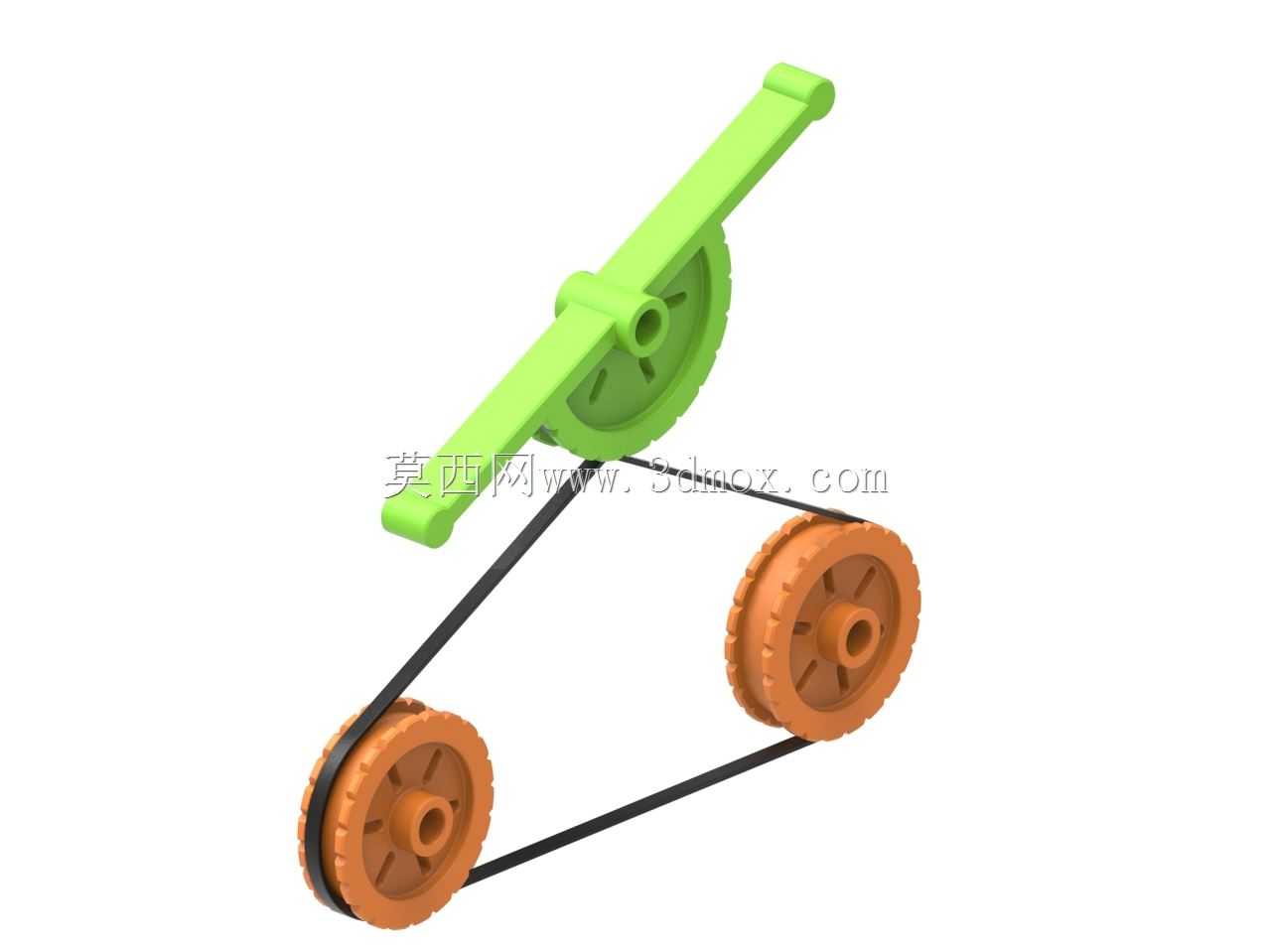

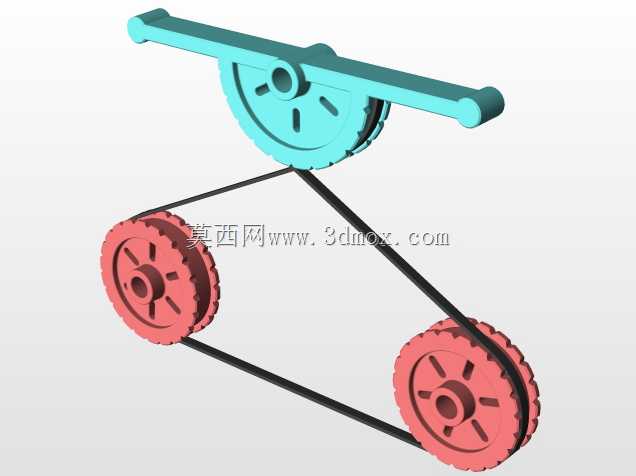

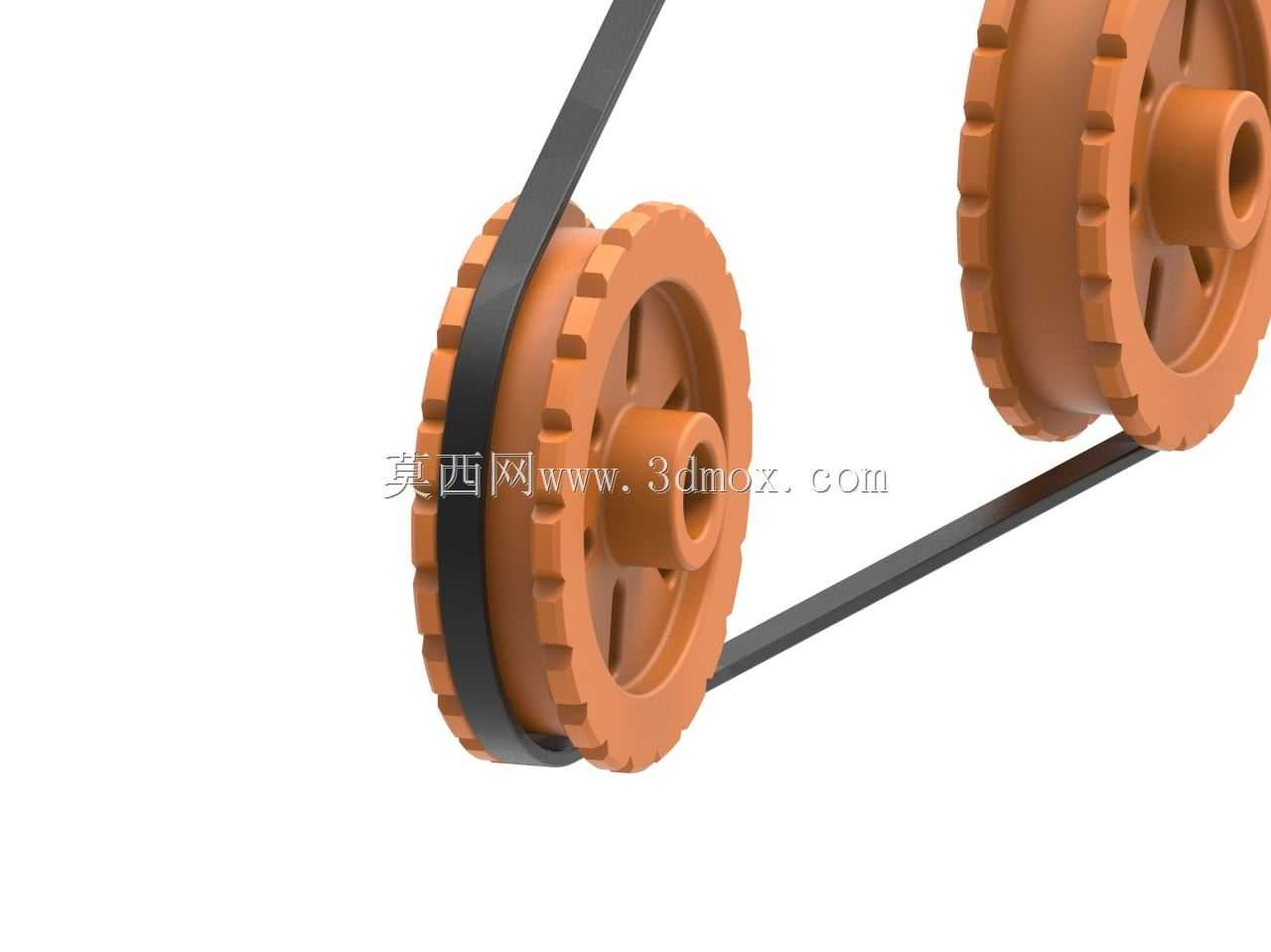

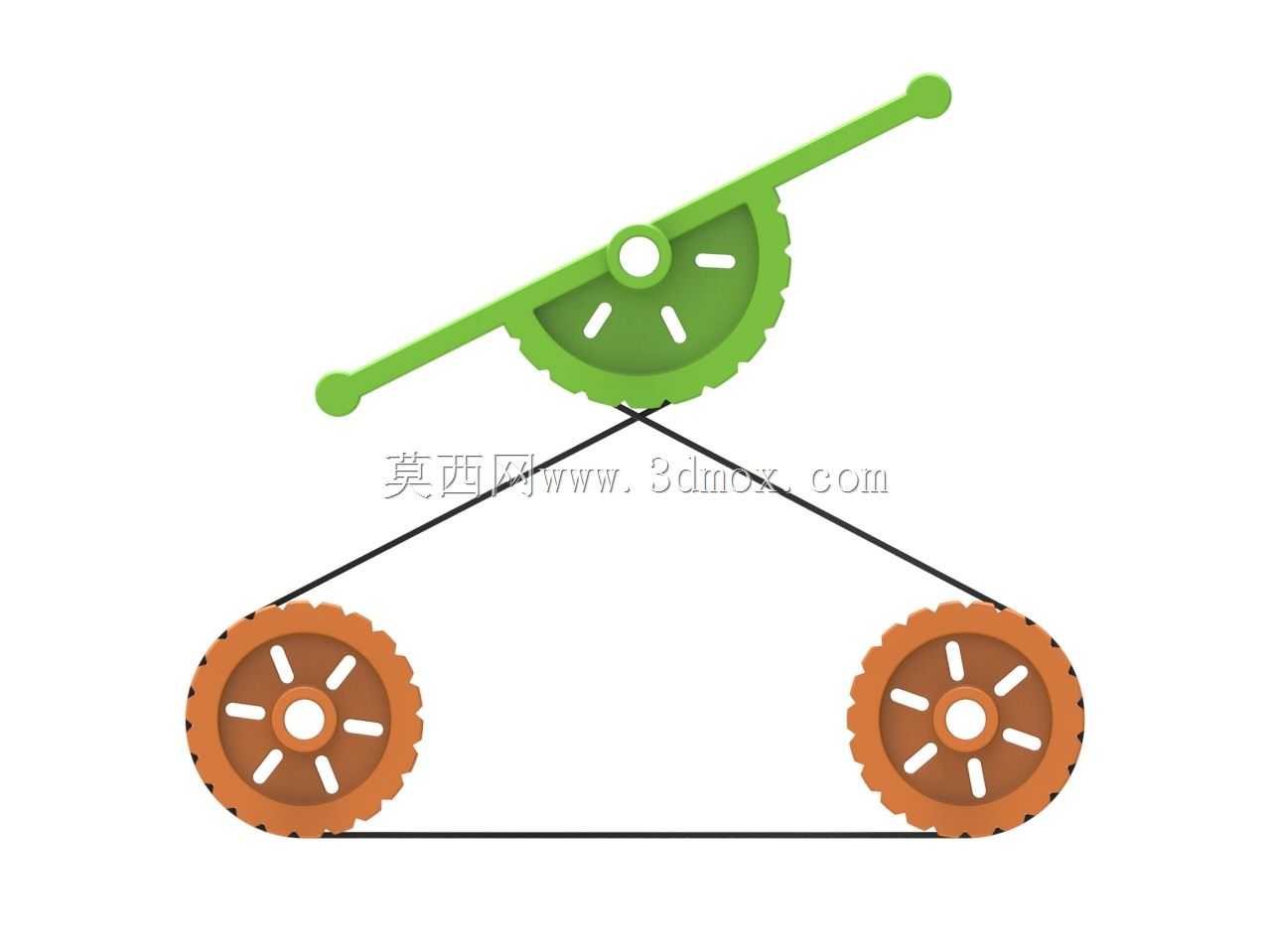

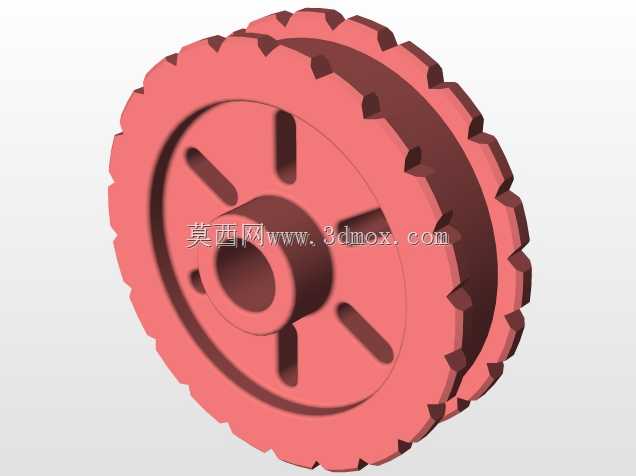

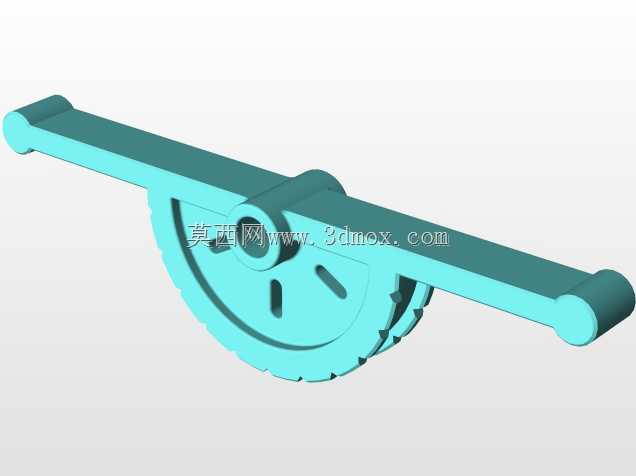

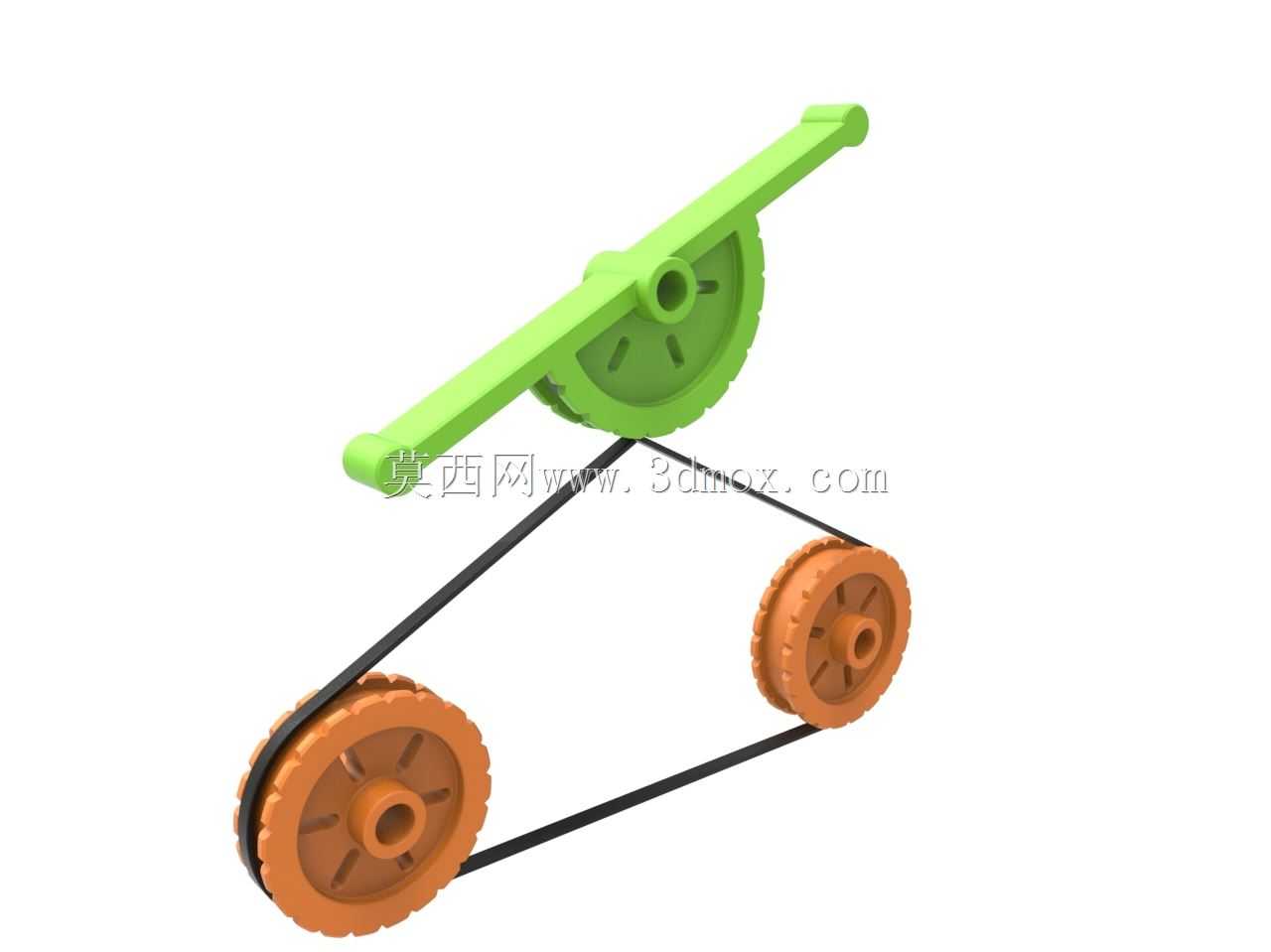

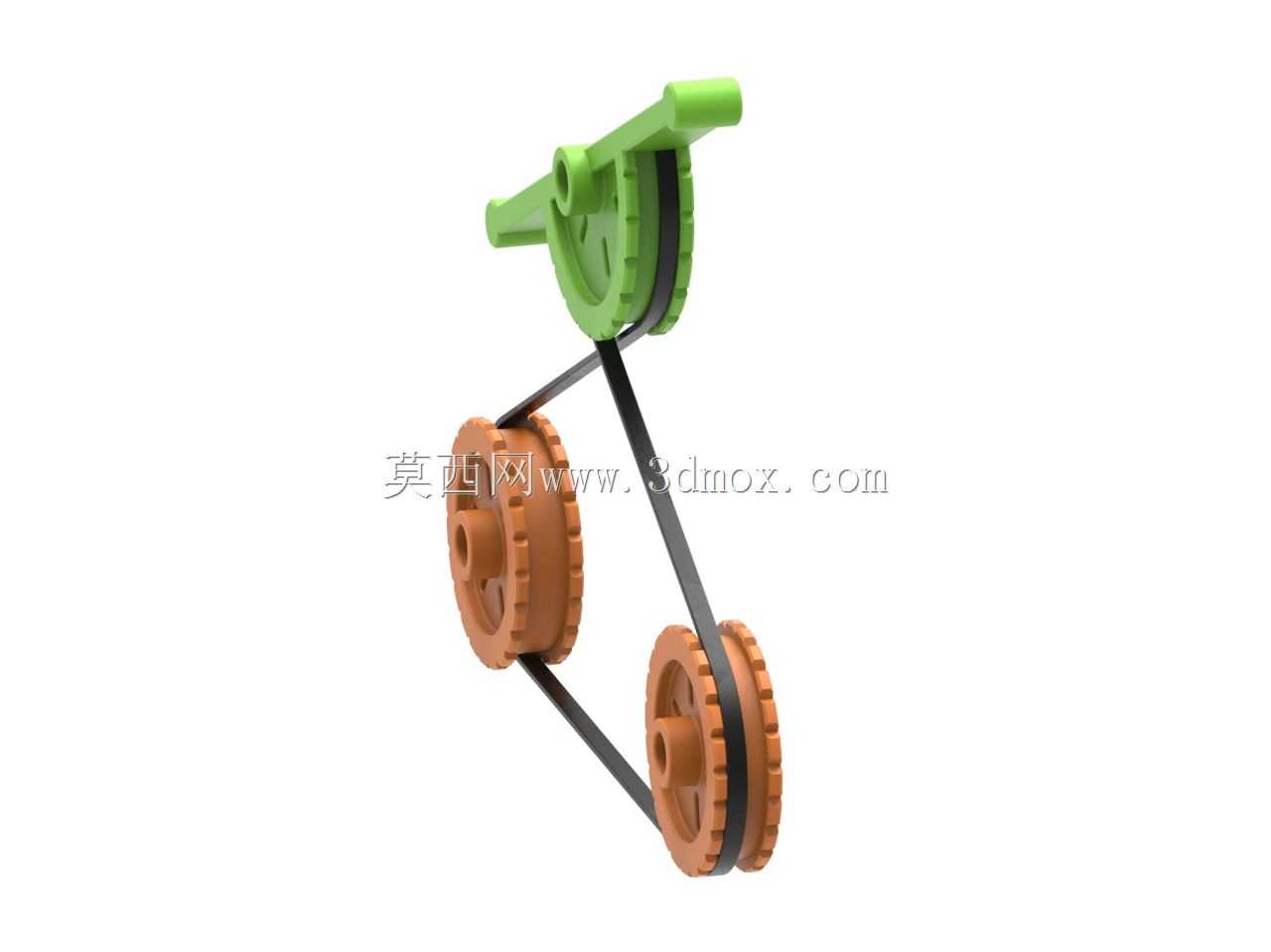

该传动机构核心依托固定在半圆段上的杠杆作为振动输入源，在轻工分拣设备的物料振送工位、小型纺织机械的导纱往复驱动场景中，这类结构无需额外配置换向阀或复杂电控程序，仅通过纯机械结构即可将杠杆端的往复摆动转换为双带轮的同步往复旋转，适配小负载、高频次往复动作的工位需求，相比齿轮换向结构，皮带传动自带的缓冲特性能有效降低杠杆端输入冲击对末端执行件的刚性损伤。从结构设计逻辑来看，半圆段的曲率半径直接决定杠杆摆动的行程边界，建模阶段需先明确输入杠杆的摆角范围，通常这类机构适配15°-35°的摆角区间，摆角过大会导致皮带与带轮的包角低于临界值出现打滑，摆角过小则会让末端带轮的输出转角无法满足工位动作需求。主动带轮与两个从动带轮的中心距排布需严格匹配皮带长度，两个从动带轮采用上下错位布置，既避免皮带运转过程中出现内外侧干涉，也能让皮带的张紧力均匀分布在两个从动轮上，无需额外加装张紧轮即可保证传动贴合度。安装边界方面，主动带轮的安装轴需与半圆段的圆心保持同轴度公差在0.02mm以内，否则杠杆摆动过程中会出现皮带松紧周期性波动，加剧皮带磨损；两个从动带轮的安装端面需与主动带轮端面处于同一平面，平面度误差需控制在0.1mm范围内，避免皮带运转过程中出现跑偏掉带问题。功能特性上，该结构的传动比由主动带轮与从动带轮的直径比决定，可通过更换不同直径的带轮调整末端输出转速，适配不同的动作节拍需求；皮带选用平型传动带，相比同步带对安装精度的容错率更高，在多粉尘的生产车间环境下也能稳定运行，日常维护仅需定期检查皮带磨损情况即可，运维成本较低。设计过程中需注意杠杆与半圆段的铰接点需设置耐磨衬套，降低高频摆动带来的铰接磨损，延长机构整体使用寿命；皮带的初始张紧度调整以手指按压皮带中段下沉5-8mm为宜，过紧会增大铰接点与带轮轴承的径向载荷，过松则会出现传动打滑丢转的问题。
