杠杆式联动夹紧执行机构结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:256268
  • 杠杆式联动夹紧执行机构结构设计
  • 杠杆式联动夹紧执行机构结构设计
  • 杠杆式联动夹紧执行机构结构设计
  • 杠杆式联动夹紧执行机构结构设计
  • 杠杆式联动夹紧执行机构结构设计
  • 杠杆式联动夹紧执行机构结构设计
  • 杠杆式联动夹紧执行机构结构设计
  • 杠杆式联动夹紧执行机构结构设计
  • 杠杆式联动夹紧执行机构结构设计
  • 杠杆式联动夹紧执行机构结构设计
  • 杠杆式联动夹紧执行机构结构设计
  • 杠杆式联动夹紧执行机构结构设计
  • 杠杆式联动夹紧执行机构结构设计

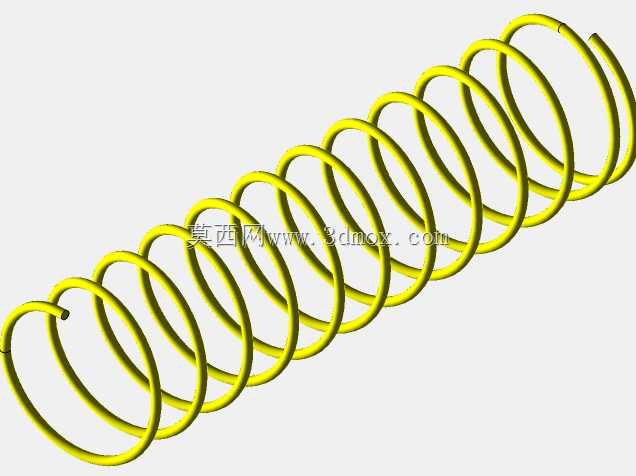

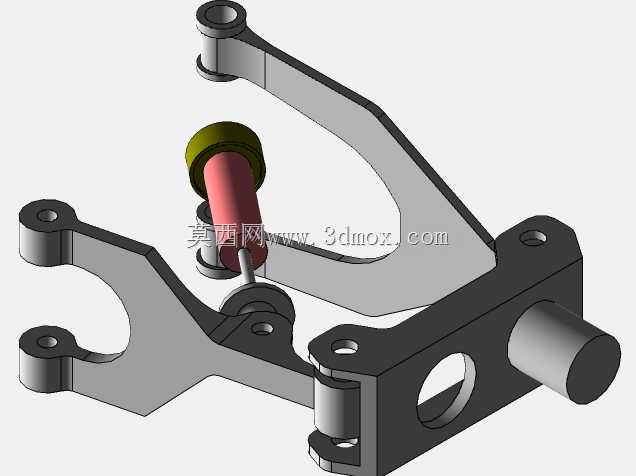

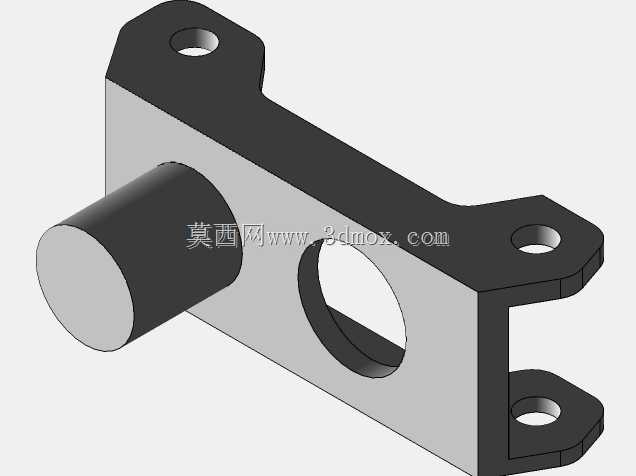

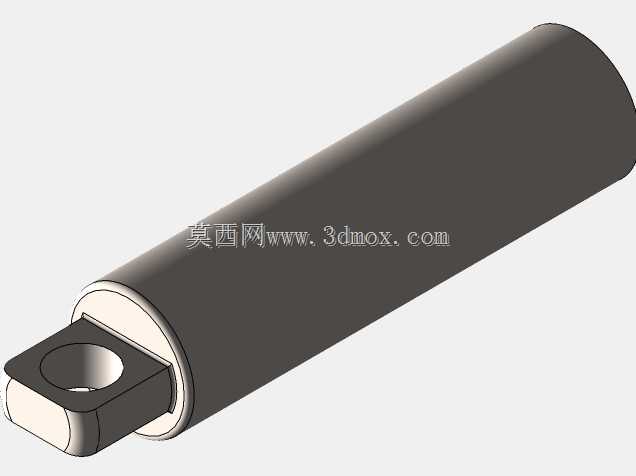

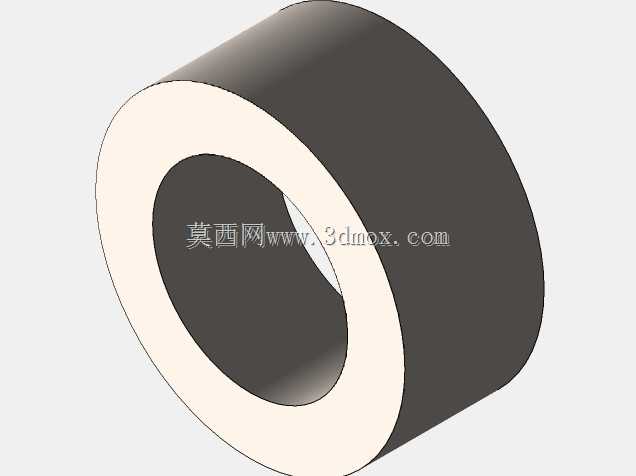

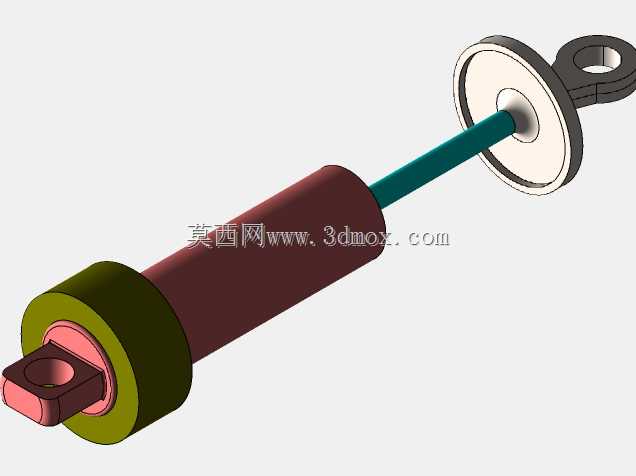

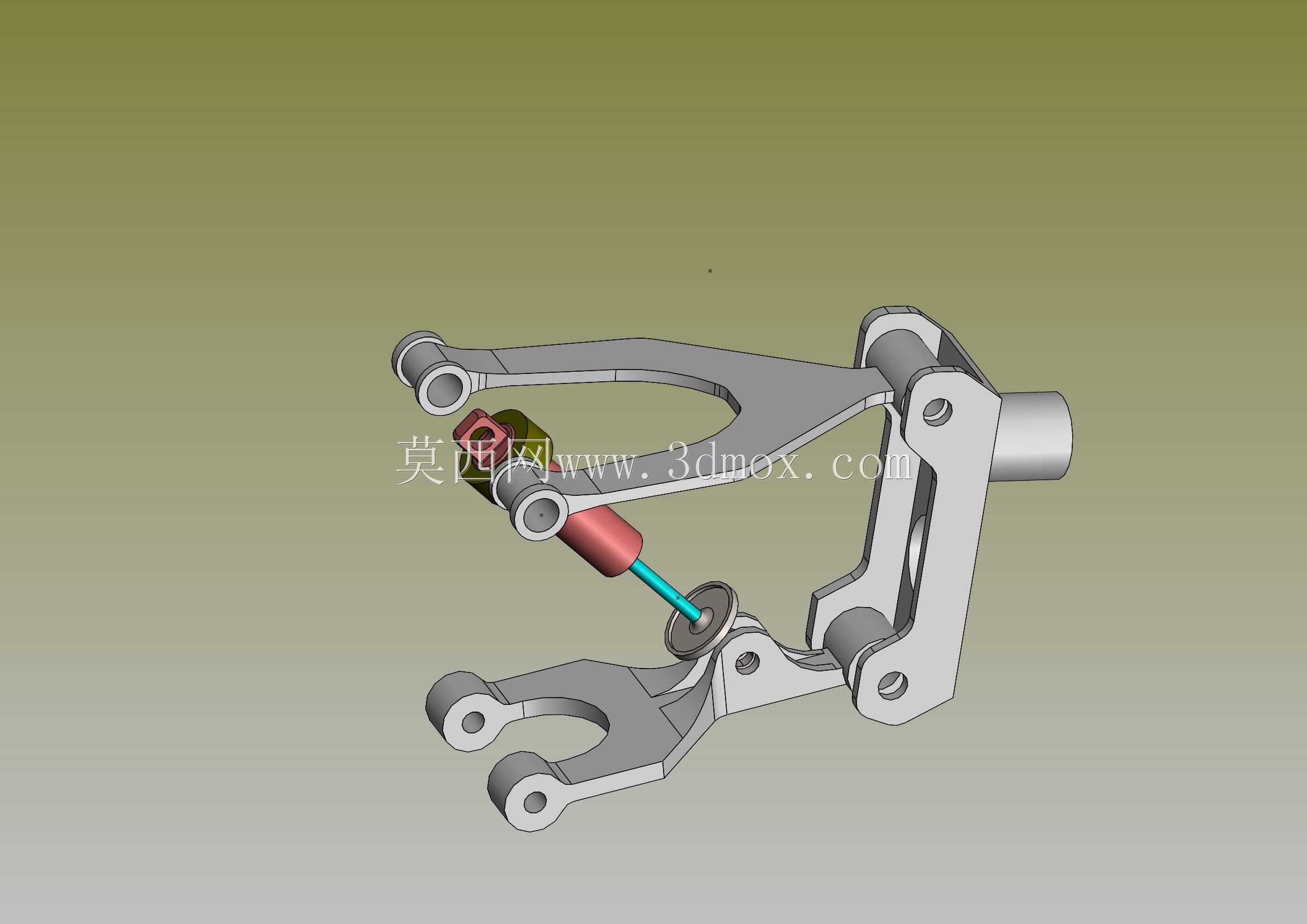

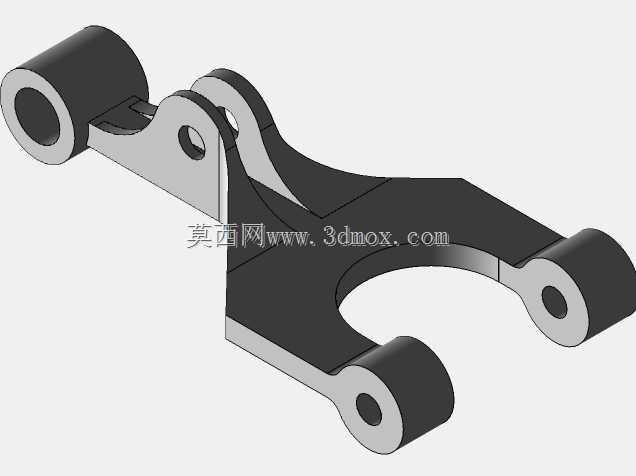

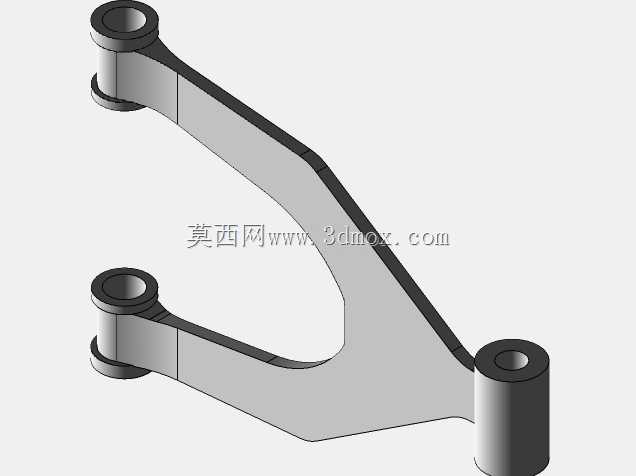

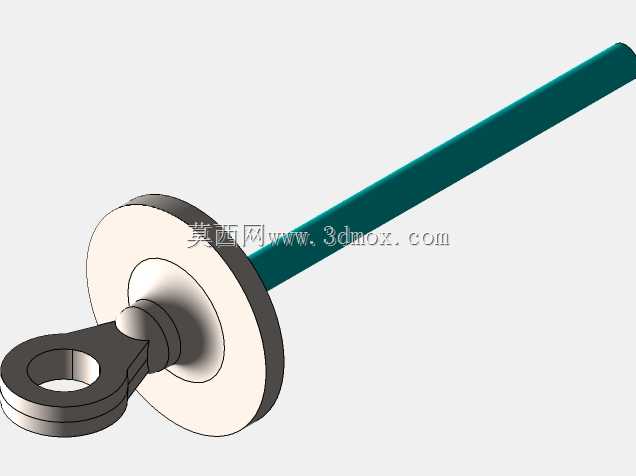

这套联动夹紧执行构件,主要面向工装夹具领域的多点同步压紧作业场景,常见于小型零件机加工工位、装配线定位工装、检测工位的快速装夹环节,替代传统单点螺栓压紧结构,能大幅缩短工件装夹的辅助工时,同时保证各压紧点的施力一致性,避免单点压紧导致的工件翘起、定位偏移问题。从结构功能来看,整套构件采用双摇臂杠杆布局,上下两组叉形摆臂通过中部的铰接支座形成联动支点,中间的推杆组件作为力输入部件,当推杆沿轴向推进时,会通过端部的接触轮同时推动上下摆臂绕各自铰接轴转动,摆臂端部的压头会同步向外侧张开,接触工件的定位压紧面;当推杆回退时,摆臂可随铰接间隙复位,松开工件完成取件。设计过程中优先考虑了施力的同步性,上下摆臂的铰接孔位、力臂长度经过匹配计算,保证推杆输入相同行程时,上下压头的伸出量偏差控制在0.2mm以内,避免出现一侧压紧到位另一侧悬空的情况。铰接位置均采用销轴配合光孔的连接形式,预留了合理的转动间隙,同时在摆臂的受力截面做了加厚处理,避免反复夹紧动作导致的摆臂变形,推杆端部的接触轮采用圆弧面接触,减少摆臂转动过程中的滑动摩擦,降低构件磨损速率。安装边界方面,整套机构的主体支座采用侧装式结构,支座上的两个同轴铰接孔作为安装基准,安装时需保证铰接孔轴线与工件压紧面平行,整套机构的横向安装空间不超过120mm,纵向摆臂张开后的最大外轮廓尺寸不超过90mm,适配小型工装的紧凑安装空间,推杆的驱动端可适配手动扳把、气缸活塞杆等多种动力输入形式,不需要额外做结构改装即可接入现有工装系统。在实际应用中,这类联动夹紧结构尤其适合薄壁类小型零件的装夹,多点同步施力能避免单点压力过大导致的工件变形,同时杠杆结构能对输入力进行放大,在输入力较小的情况下即可获得足够的压紧力,保证加工过程中工件不会因切削力产生位移。结构上没有复杂的异形曲面,所有零件均可采用常规铣削、钻削工艺加工,铰接销轴采用标准圆柱销即可,后期维护更换成本较低,摆臂端部的压头可根据工件的外形更换不同形状的接触头,适配不同轮廓的工件装夹需求,不需要改动主体支座与传动结构。
