双工位脚踏式机械操控联动装置结构

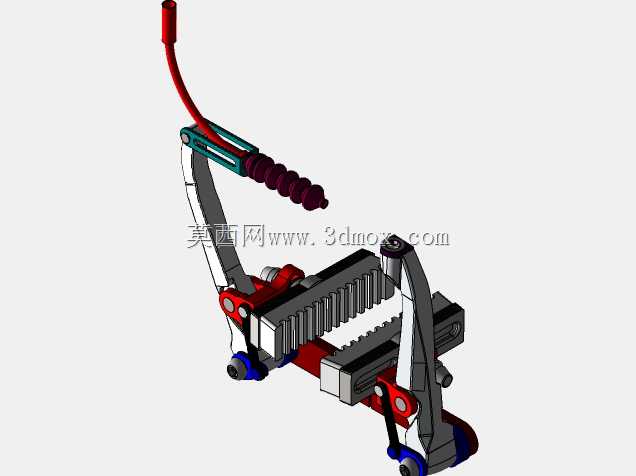

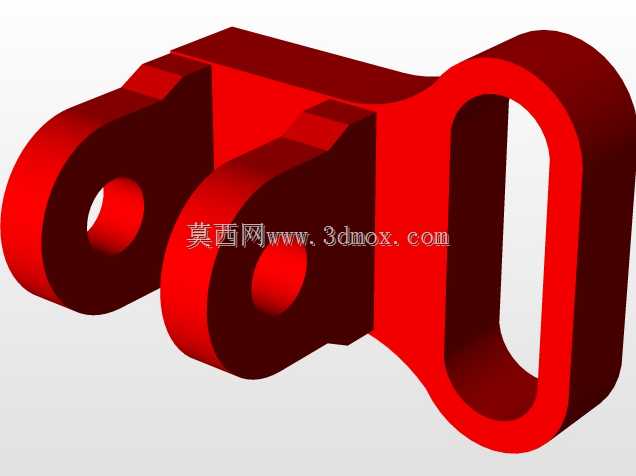

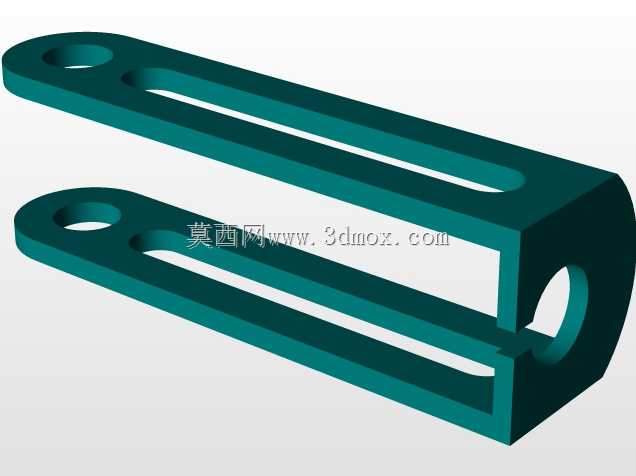

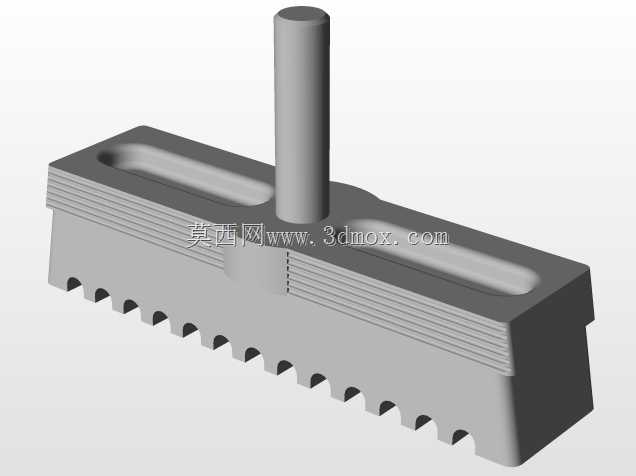

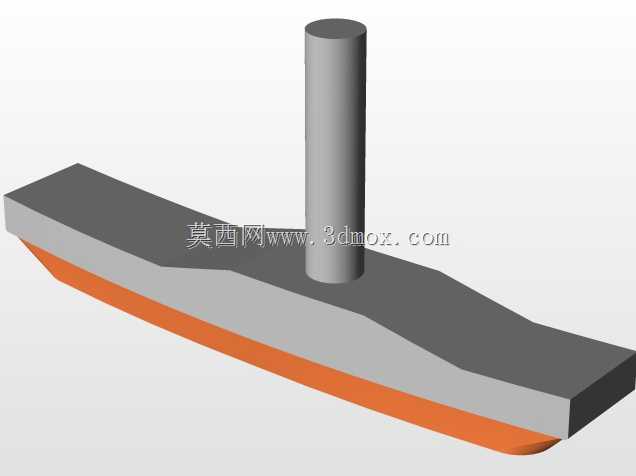

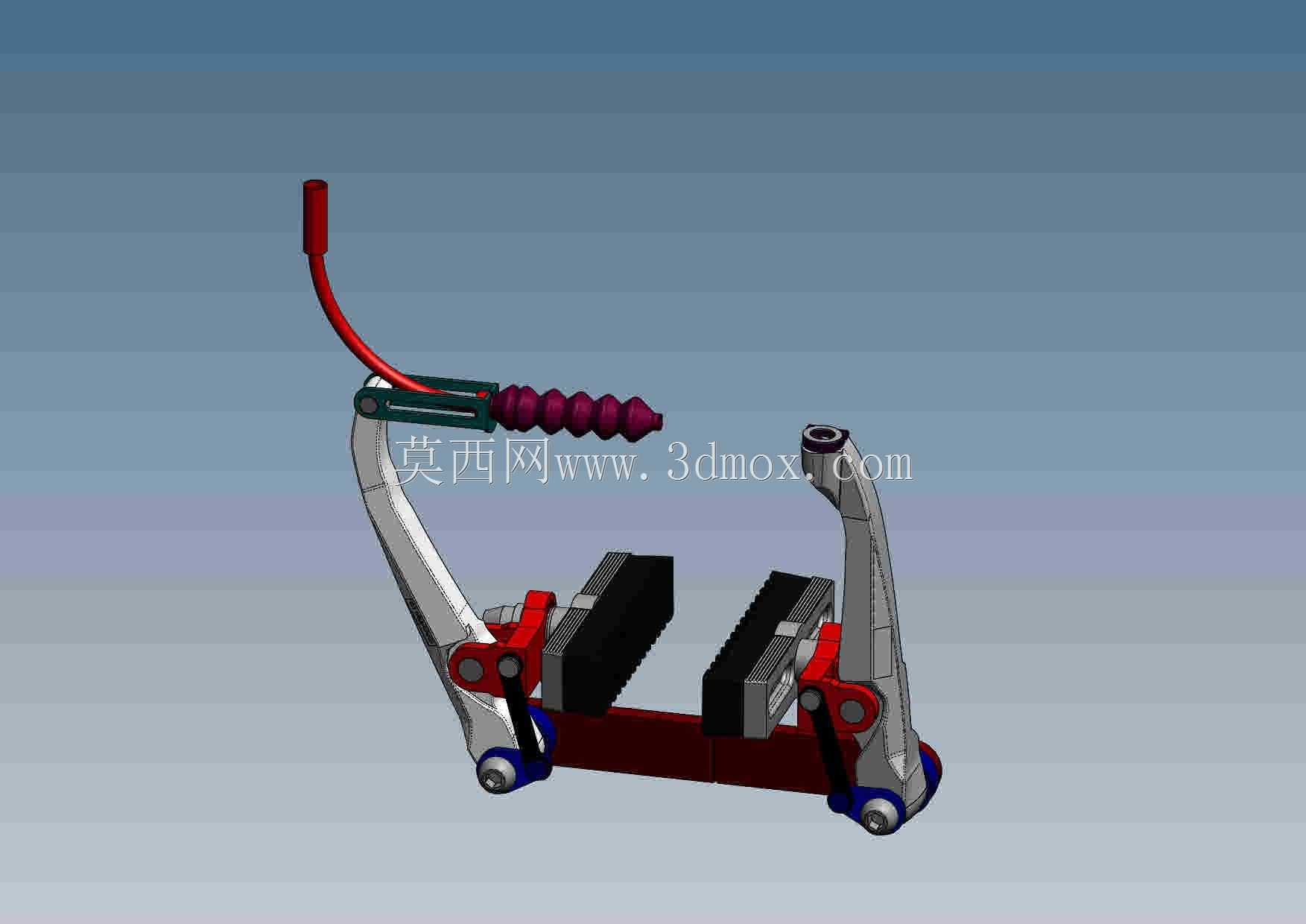

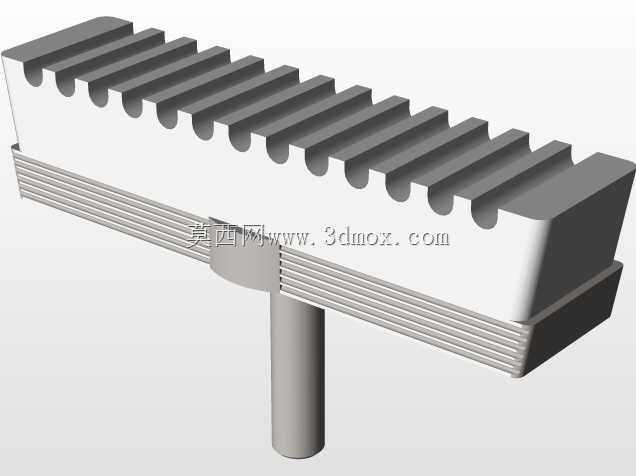

该结构为双工位脚踏操控类联动装置，主要应用于需要手脚协同作业的工业设备操控场景，常见于小型加工设备、工装夹具控制、专用作业台的指令输入环节，操作人员可通过脚部踩踏动作触发对应机构的行程切换，解放双手完成工件装夹、设备启停、工位切换等操作，相比手动操控可有效提升作业连贯性，降低双手操作负荷。从功能特性来看，装置采用双侧对称踏板布局，单踏板通过铰接支架与底部基座连接，踩踏行程内可带动联动臂完成预设角度摆动，侧方延伸的柔性操控杆可外接拉索、气动阀或微动开关，将脚部的踩踏力转化为对应控制信号或机械动作，踏板表面设置防滑纹理结构，踩踏过程中脚部不易滑脱，铰接位置配置耐磨轴套，长期往复摆动下不易出现旷量，保证动作传递精度。设计过程中优先考虑操作人机工程，踏板的初始倾角、踩踏行程长度均适配常规坐姿作业的脚部活动范围，无需大幅度抬脚即可完成触发动作，双侧踏板独立运作互不干涉，可分别对应两路独立控制回路，基座采用框架式焊接结构，整体刚性充足，安装时可通过基座底部的预留孔位直接固定在作业台架或地面上，无需额外制作复杂安装支架。外形尺寸方面，整体横向跨度适配成年人双脚自然分开的站立或坐姿宽度，纵向长度不占用过多操作台前方空间，侧方操控杆的弯曲弧度避开了脚部活动区域，踩踏过程中不会出现结构干涉，铰接点的转动范围做了机械限位，避免过度踩踏导致内部构件变形，复位结构内置在铰接支架内部，踩踏释放后可自动回到初始位置，无需额外手动复位。建模过程中对各铰接位置的配合间隙做了模拟验证，保证装配后各活动构件无卡滞，受力路径从踏板面传递到铰接轴，再通过联动臂传导至输出端，整体受力均匀，长期高频踩踏下不易出现应力集中导致的结构断裂，基座底部的安装孔位做了沉头设计，固定螺栓安装后不会突出基座表面，避免剐蹭操作人员脚部。
