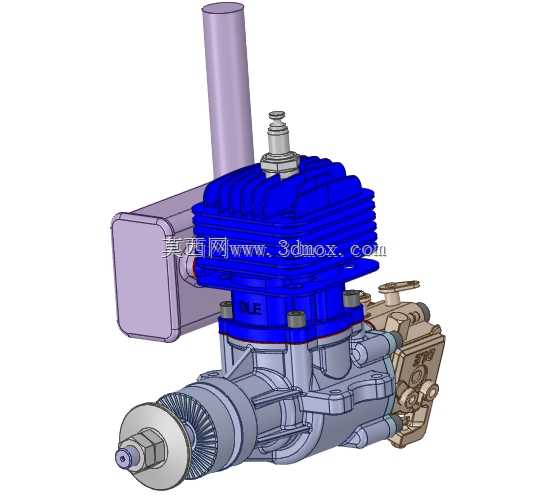

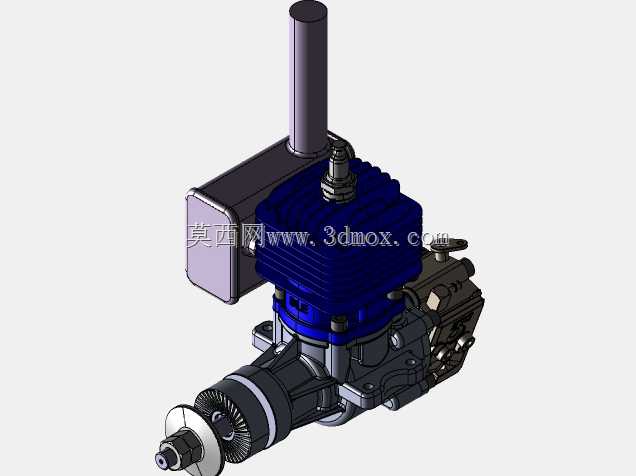

DLE20航模汽油发动机结构设计

这款20cc排量的侧置排气航模汽油发动机，主要面向固定翼航模、大型无人机的动力配套场景，区别于同级别甲醇发动机，它的燃油经济性更好，长航时飞行场景下的动力输出持续性更稳定，不需要频繁调整油针设置，外场飞行的维护门槛更低。从结构设计来看，建模过程中对化油器安装位、后曲轴箱腔体、气缸散热鳍片都做了结构优化与清洁处理，去掉了原参考文件里的冗余碎面、非装配干涉特征，保证各部件的装配公差符合实际加工与组装的要求。气缸部分采用散热鳍片阵列布局，鳍片的厚度、间距都参考同排量量产航发的散热需求设定，保证连续高转速运转时的热量导出效率，避免长时间满油门工况下出现过热缩缸的问题。侧置的排气接口采用标准圆形安装法兰，可适配不同长度的谐振排气管，安装法兰的孔位间距、密封槽深度都预留了密封垫片的安装空间，保证排气连接处的密封性，避免漏气导致的动力损失与转速不稳。曲轴箱部分采用分体式结构，前后箱体的结合面做了止口定位设计，建模时保留了螺栓安装孔的位置精度，装配时可以通过止口快速定位，不需要额外调整同轴度，能有效降低组装过程中的曲轴偏磨风险。前端输出轴采用标准螺纹安装位，可适配不同规格的螺旋桨，输出轴的台阶尺寸、锁紧螺母的安装空间都做了边界校核，保证大尺寸螺旋桨安装时不会与前壳体、散热导风罩产生干涉。化油器安装在曲轴箱侧方，与进气道的对接面做了平滑过渡处理，减少进气阻力，保证油气混合气流可以顺畅进入曲轴箱完成预压，膜片式化油器的安装固定位保留了减震垫的安装间隙，避免发动机运转时的震动传递到化油器，导致油膜波动影响供油稳定性。点火模块的安装位设置在气缸侧方，与散热鳍片保留足够的安全间隙，避免高温传导到点火模块导致电子元件失效，高压包的走线槽也在建模时做了预留，方便实际组装时梳理线路，避免线路靠近高温气缸或者运动部件出现磨损。整体安装边界参考量产20cc航发的尺寸设定，安装架的固定孔位间距适配主流航模的防火板安装尺寸，不需要额外改装就能直接替换同级别其他型号的汽油发动机，侧置排气的布局也不会和航模机身的蒙皮、舵机走线产生干涉，外场调试时可以快速完成装机测试。
