食品工业气动气缸填料机分配阀门设计

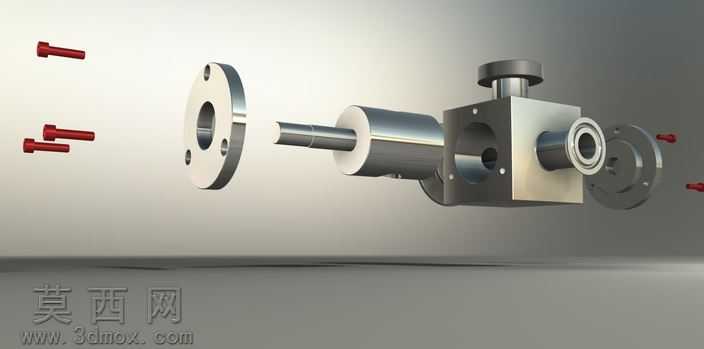

该三维模型为应用于食品工业场景的气动气缸填料机分配阀门，建模阶段严格遵循食品接触类机械部件的卫生级设计规范，先通过基准轴、基准面搭建核心装配定位体系，依次完成阀体主体、阀芯组件、连接法兰、紧固螺栓、气动驱动端等所有零件的参数化建模，每一处结构尺寸都匹配气动填料机的实际工况装配要求，保证各部件的配合公差符合食品加工设备的精度标准。建模过程中对阀体内腔的流道做了平滑过渡处理，避免出现物料残留的卫生死角，连接法兰的螺栓孔位、密封槽尺寸均按照行业通用标准设定，确保阀门可与现有食品加工管线直接适配安装。材质渲染阶段结合食品工业设备的使用要求，为阀体金属部件赋予哑光不锈钢材质，还原304食品级不锈钢的细腻金属质感，密封件部位赋予符合食品接触标准的高分子橡胶材质，紧固螺栓做了镀锌防锈的材质表现，气动驱动端的金属部件做了表面精抛的材质处理，渲染时采用柔和的工业产品布光方案，通过主光、辅光、轮廓光的搭配，清晰呈现阀门的装配层次与结构细节，同时通过爆炸视图的展示形式，直观呈现各零件的装配关系与拆装顺序。结构设计上，该分配阀采用气动驱动的阀芯往复运动结构，可精准控制填料物料的通断与分配流量，阀体侧面设置的多组接口可匹配不同的物料输送管路，两端法兰结构保障了管路连接的密封性与稳定性，外露的紧固部件均做了圆角钝化处理，避免清洁过程中出现磕碰划伤，同时也减少了污渍附着的可能。设计思路围绕食品加工场景的实际需求展开，在保证阀门气动控制精度、物料分配稳定性的前提下，充分考虑设备日常清洁、拆装维护的便捷性，所有可拆卸部件的结构都设计为易拆装形式，无需复杂工具即可完成密封件更换、内部清洁等日常维护操作，整体模型结构完整，装配逻辑清晰，可直接用于设备装配验证、生产加工指导、产品展示演示等多个场景。
