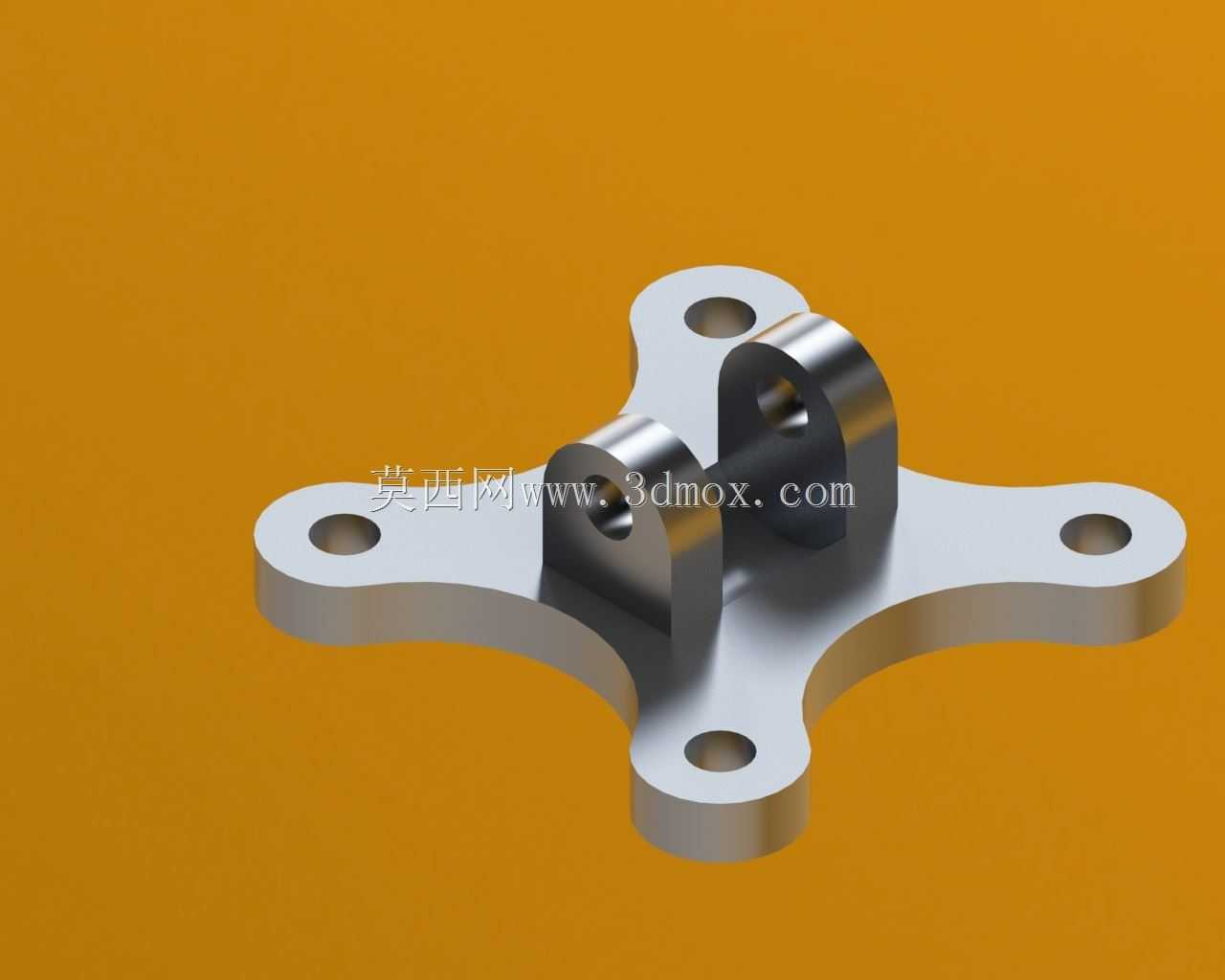

十字型四孔铰接安装固定支座结构

这类十字布局的铰接支座，常应用在轻载自动化生产线的工位导向组件、小型检测设备的摆臂连接端、户外小型光伏支架的角度调节节点，也可作为民用健身器材的转动连接基座使用，核心作用是在平面安装基准上提供垂直方向的铰接回转支撑，实现被连接件的定角度摆动功能。从结构设计逻辑来看，底部采用四孔十字延伸翼缘的布局，相比同尺寸的方形法兰底座，在保证四个安装点受力均匀的前提下，大幅削减了非受力区域的材料用量，四个安装孔的中心距经过匹配常规M4-M6规格紧固件的安装间距设计，安装时可直接适配市面常见的铝型材端面安装槽、薄钢板预制安装孔位，不需要额外加工转接板。翼缘与中部铰接立臂的过渡位置做了大圆弧倒角处理，避免冲压或铣削加工时的应力集中问题，同时能消除安装时锐角对操作人员的划伤风险。中部的双立臂铰接座采用同轴孔设计，两个立臂的孔位同轴度公差控制在0.02mm范围内，保证穿入铰接销轴后不会出现卡滞、偏磨的问题，立臂的厚度根据常见轻载场景的受力需求设定，可承受径向1500N以内的载荷不会出现塑性变形。铰接孔的内壁预留了衬套安装余量，实际使用时可根据耐磨需求选配铜衬套或者工程塑料衬套，延长构件的使用寿命。整体安装边界上，支座总高度控制在30mm以内，翼缘最大外伸尺寸不超过80mm，不会占用过多的设备安装空间，底部安装面的平面度公差控制在0.05mm，安装后可保证与基准面完全贴合，不会出现翘曲导致的受力不均问题。设计时还考虑了加工工艺性，若采用金属铣削加工，所有外轮廓的圆角半径统一设定为R3，可减少换刀次数；若采用压铸工艺生产，所有拔模斜度统一为1.5度，能简化模具结构，降低批量生产成本。实际选型使用时，需要注意铰接销轴的长度要匹配双立臂的间距，销轴两端加装卡簧固定即可避免轴向窜动，四个安装孔锁紧时建议采用对角锁紧的顺序，保证底座受力均匀，不会出现局部应力过大导致的翼缘变形。
