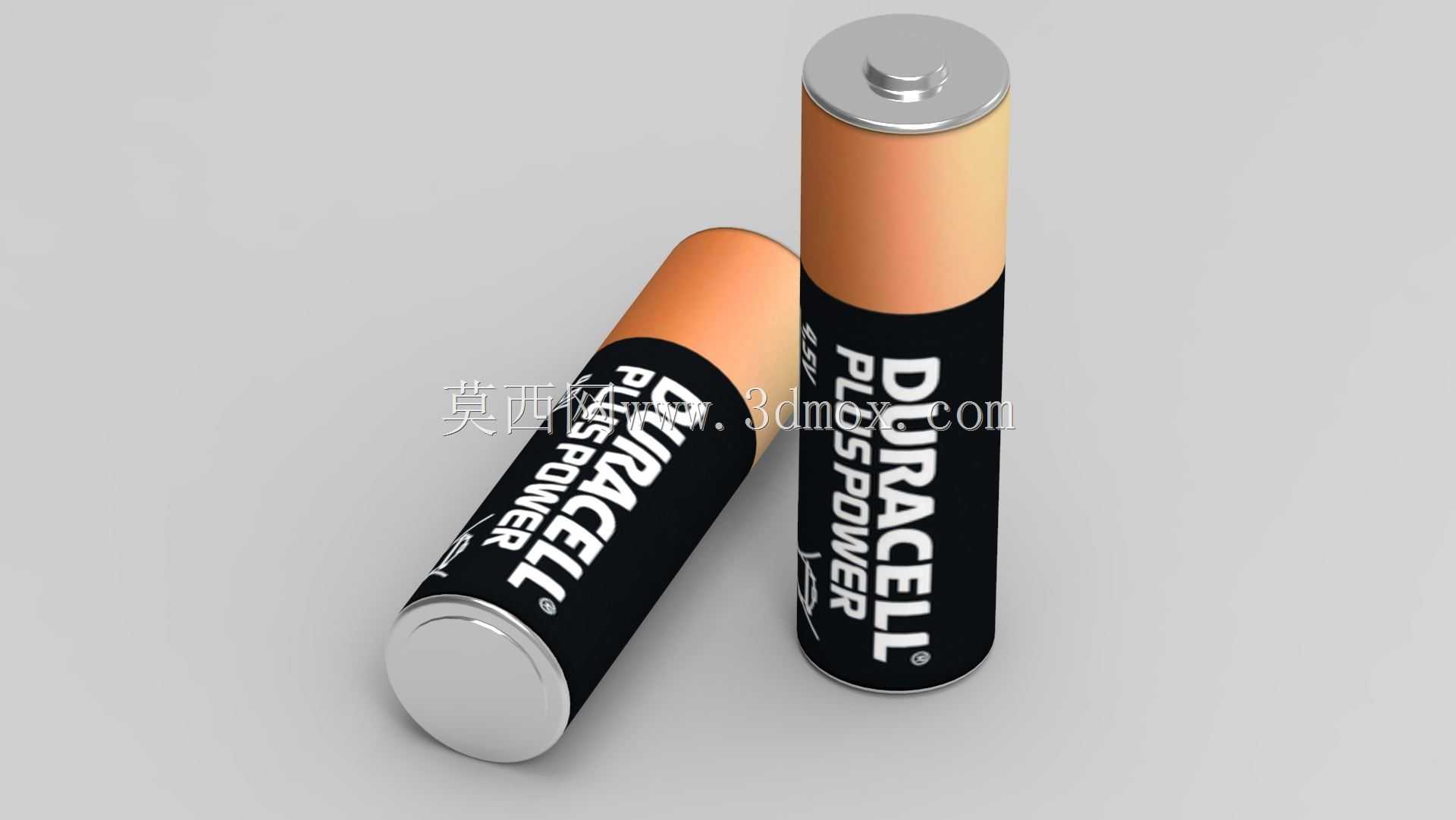

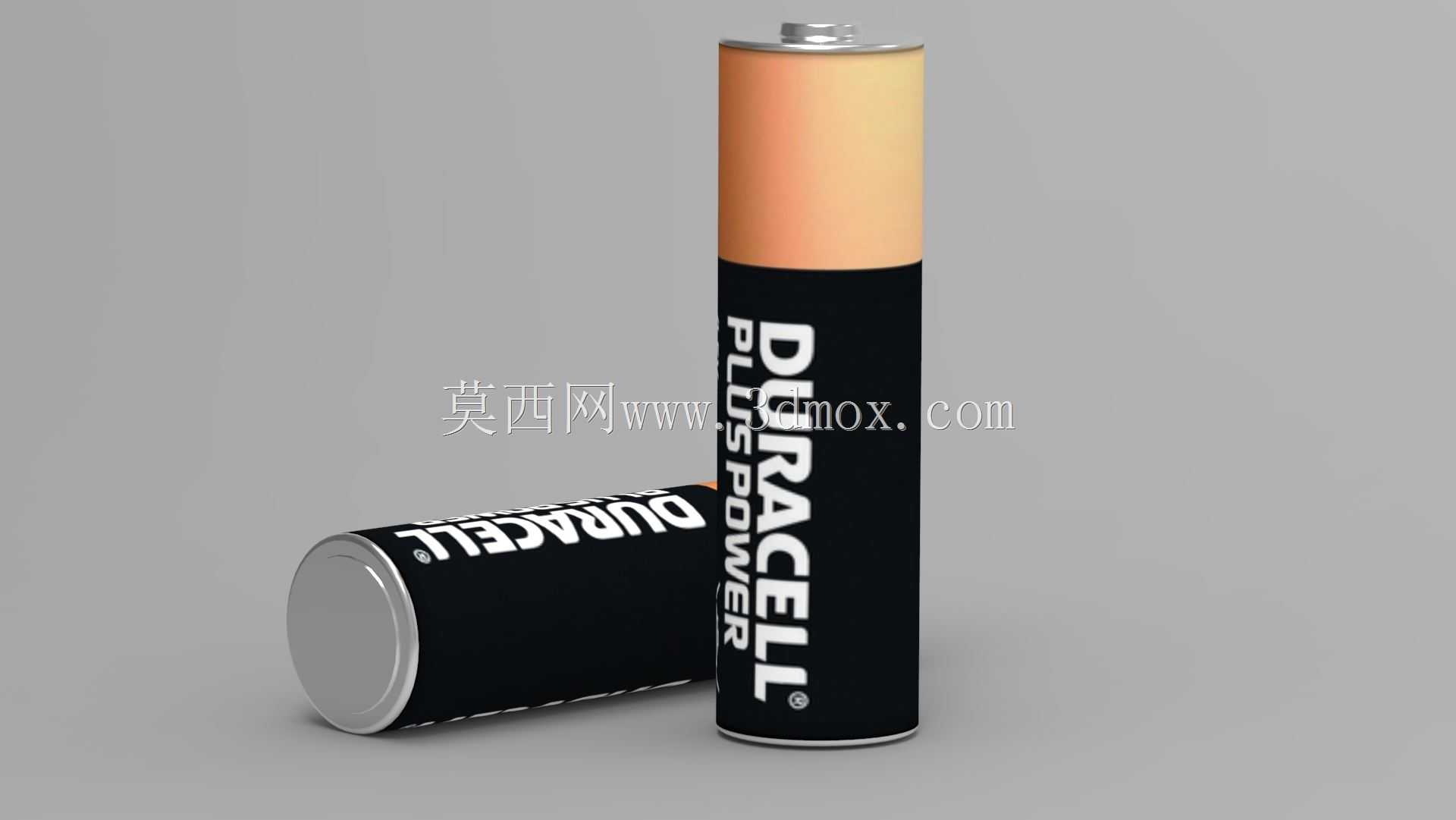

金霸王五号干电池外观结构三维建模

日常消费类电子设备的供电场景中，圆柱型干电池是应用覆盖最广的便携供电载体，小到电视遥控器、无线鼠标、儿童电动玩具，大到便携测温仪、手持检测设备、应急照明手电，都能见到这类标准规格电池的身影。本次建模的这款金霸王五号干电池，严格遵循AA型圆柱电池的通用尺寸规范，整体为同轴圆柱结构，总高度控制在49.2mm至50.2mm的通用公差区间内，主体圆柱外径统一为13.9mm至14.5mm，完全匹配市面上所有五号电池仓的安装边界，不管是串联排布的多电池仓，还是单电池独立安装槽，都能实现无干涉装配，不会出现尺寸超差导致的卡滞、接触不良问题。建模过程中优先还原产品的实际结构分层，从顶端的金属正极凸头开始，这部分采用镀镍钢材冲压成型，凸台高度控制在0.8mm到1.1mm之间，圆角过渡自然，既保证和电池仓正极弹片的有效接触面积，又避免尖锐棱角划伤接触簧片的镀层。正极往下是一圈绝缘密封胶圈，用来分隔正极金属端和下方的钢质外壳，建模时特意还原了胶圈的细微倒角，还原实际生产中卷边封装的工艺特征，不会出现生硬的直角拼接。电池主体的外壳采用镀镍薄钢板拉伸成型，表面做哑光磨砂质感处理，对应实物的黑色PVC热缩标签区域，建模时还原了标签表面的丝印文字排版，包括品牌标识、系列字样的位置比例，同时考虑到热缩标签包裹后的细微张力特征，在标签上下边缘做了极细微的收边处理，避免出现完全平直的生硬边缘，更贴近实物的包裹状态。电池底端为负极平面，同样采用镀镍钢材，中心区域有极细微的内凹特征，用来匹配电池仓负极弹簧的接触点位，建模时还原了负极和外壳卷边封装的叠层结构，边缘的卷边圆角控制在0.3mm左右，和实际量产产品的封装工艺完全一致。从结构设计的角度来看，这类标准圆柱电池的建模核心不只是还原外观，更要兼顾尺寸的通用性，因为很多消费类电子产品的电池仓结构设计，都需要直接调用标准电池模型做干涉检查，如果模型尺寸出现偏差，很容易导致后续开模后电池装不进去，或者接触不良的问题。建模时特意将所有配合相关的尺寸都控制在行业通用公差范围内，正极凸头的直径、负极的平面度、外壳的圆柱度都做了参数化约束，方便后续结构工程师直接调用到自己的产品设计中，用来验证电池仓的空间余量、弹片的压缩行程、串联电池之间的绝缘间隙是否合理。另外在外观质感的还原上，区分了金属部件和PVC标签的不同质感，金属部分的反光度更高，磨砂颗粒更细腻，PVC标签部分的反光偏哑光，表面有细微的膜层纹理，让模型在做产品渲染时能呈现更真实的效果，不管是做产品说明书的配图，还是电商展示的场景渲染，都能直接使用。
