特伦行星拉维诺行星齿轮传动结构

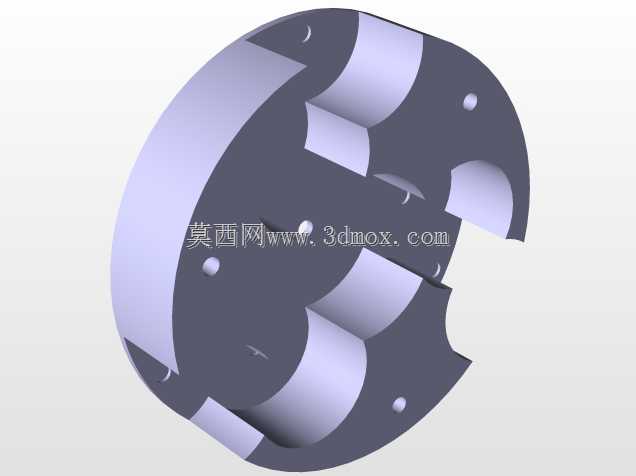

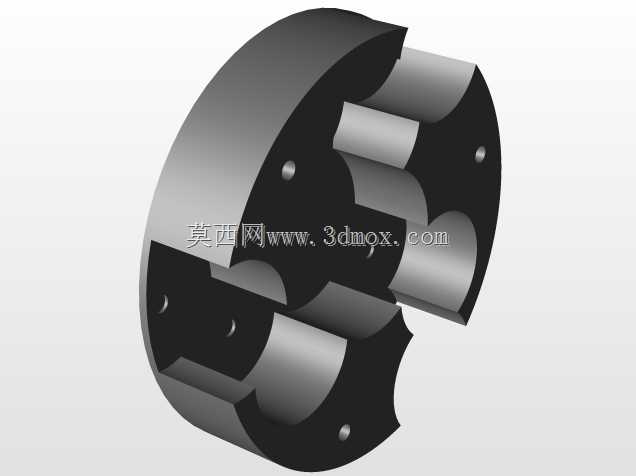

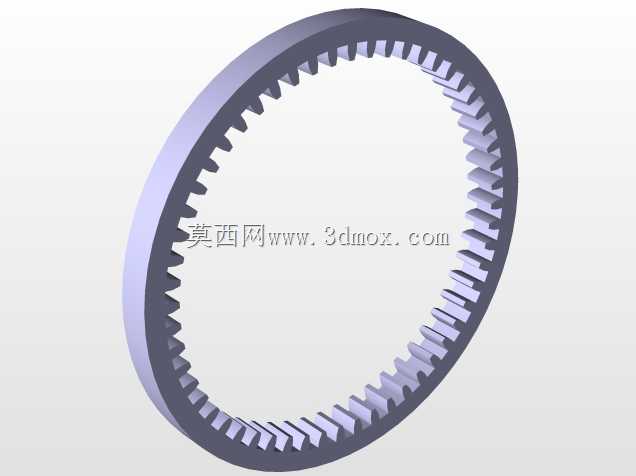

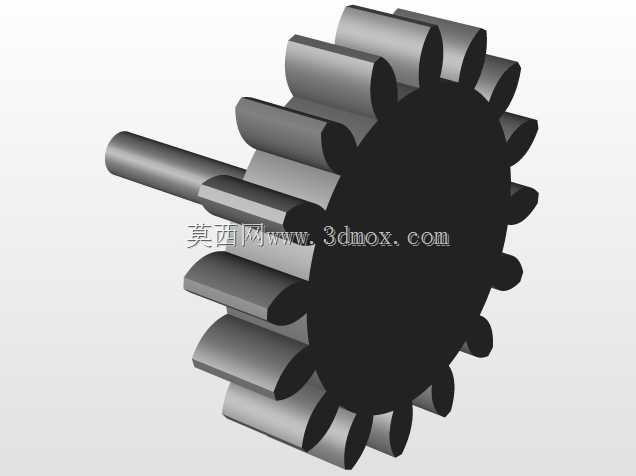

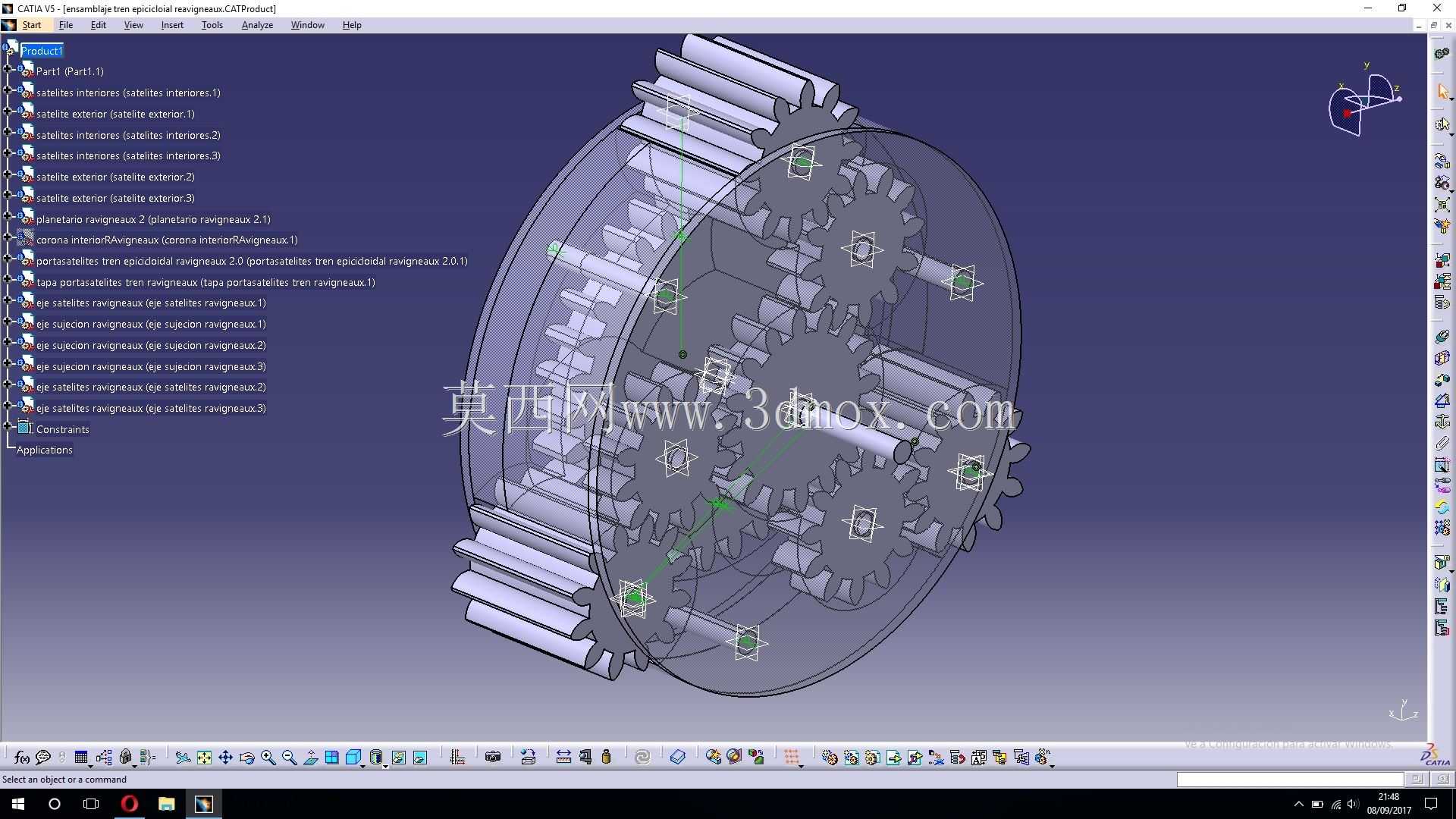

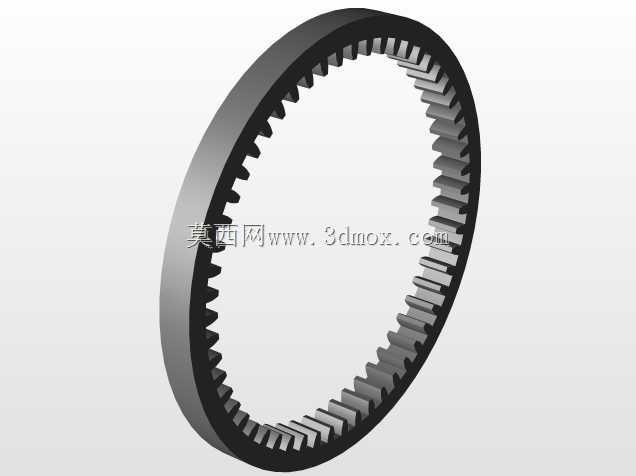

这套行星传动结构的设计核心围绕多行星轮的功率分流特性展开，在有限的径向安装空间内实现大传动比的动力传递，区别于普通单排行星轮结构，多组行星轮沿周向均匀排布的布局，能够将输入轴的扭矩均匀分散到各个啮合齿面，大幅降低单对轮齿的接触应力，适配重载工况下的长期运转需求。从实际应用场景来看，这类多行星轮排布的传动结构常被用于对径向尺寸有严格限制的动力传输场合，比如紧凑布局的工业传动单元、小型工程机械的动力输入端，或是需要多级减速但安装空间局促的设备内部，相比定轴齿轮传动，同传动比下行星结构的径向尺寸能缩小近百分之四十，轴向尺寸也能得到有效控制，更适配紧凑化的设备设计趋势。设计过程中首先要确定的是各轮系的啮合边界，太阳轮与多组行星轮的中心距必须保持严格一致，否则会出现轮齿偏载、运转卡滞的问题，行星轮的安装销轴需要与行星架上的安装孔保持高精度同轴，销轴的悬臂长度也要控制在合理范围内，避免受载后出现挠曲变形影响啮合精度。从结构特性来看，透明化的外齿圈设计能够直观展示内部轮系的啮合状态，在教学演示场景中可以清晰呈现动力从太阳轮输入后，经过多组行星轮分流传递，最终通过行星架或齿圈输出的完整动力路径，帮助从业者快速理解行星传动的功率分流原理。轮齿的参数选择上采用了标准渐开线齿形，齿侧间隙控制在合理的装配公差范围内，既保证运转过程中不会出现热胀卡滞，也能避免间隙过大导致的传动回差，行星架的结构采用了辐条式布局，在保证整体刚性的前提下尽可能降低自身重量，减少运转过程中的转动惯量，提升传动响应速度。安装边界方面，输入端的太阳轮轴伸采用标准轴径设计，能够与常规的动力输出端直接适配，外齿圈的外圈设置有定位止口，方便与设备壳体进行同轴定位安装，行星架的输出端设置有标准连接法兰，可直接对接后续的负载端结构，不需要额外设计转接件，整体结构的安装基准统一，同轴度公差容易保证，能够有效降低现场装配的调试难度。在实际运转过程中，多行星轮的对称布局能够抵消大部分轮齿啮合产生的径向力，减少输入端轴承的径向载荷，延长支撑轴承的使用寿命，同时多点啮合的特性也让传动过程更加平稳，降低运转过程中的振动与噪声，适合对传动平稳性有要求的应用场合。
