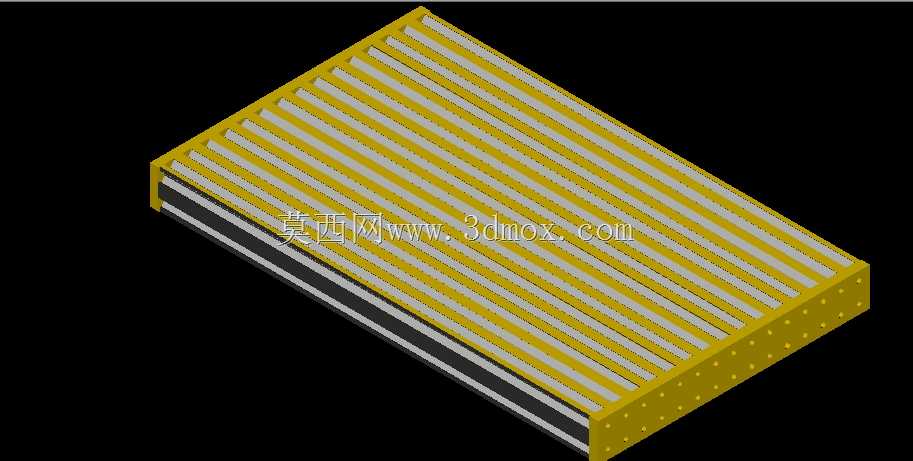

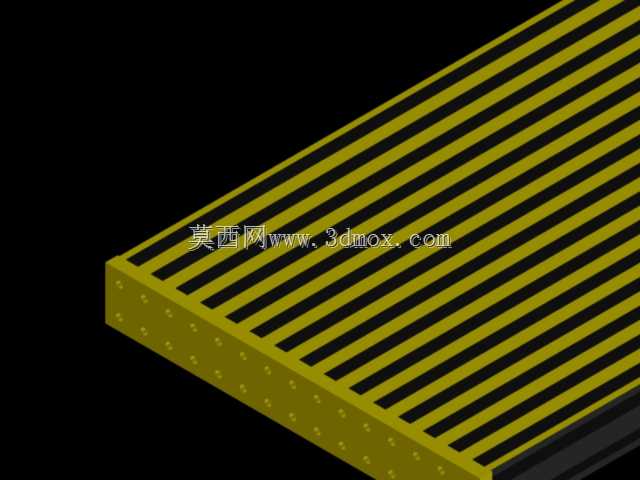

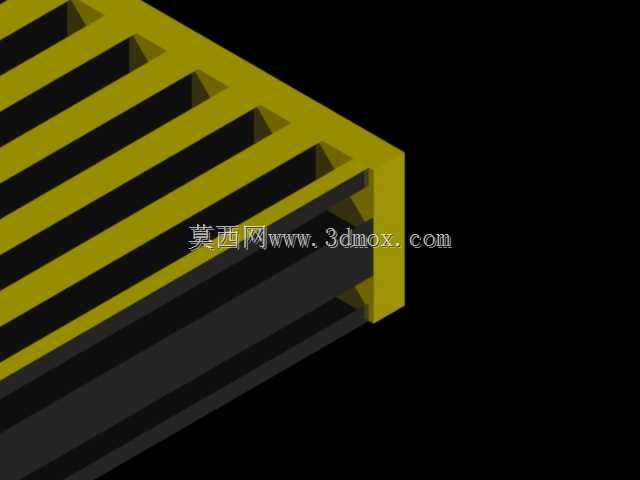

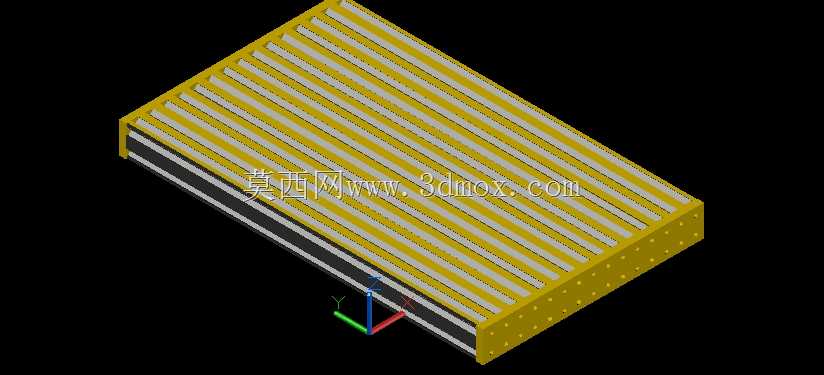

机床用槽型数控承载工作台结构

这款槽型结构的数控承载工作台，主要适配立式数控铣床、小型加工中心以及数控钻床的工位配套需求，在精密零件加工、工装夹具定位、批量工件装夹场景中承担核心承载作用。日常生产中，车间进行异形铝件铣削、小型钢件钻孔工序时，工件与夹具的全部载荷都由该台面承接，台面的平行度公差直接决定工件加工的尺寸精度，因此设计阶段优先考量了台面的刚性变形控制。从结构设计逻辑来看，台面采用等距平行T型槽布局，槽体间距参考通用机床夹具的安装孔位标准设定，既可以配合压板螺栓快速固定平口钳、分度头等常规工装，也能直接通过槽内螺栓锁紧定制异形夹具，无需额外打孔破坏台面结构。台体主体采用箱型焊接框架结构，内部设置交错分布的加强筋板，筋板厚度根据台面满载载荷的有限元分析结果匹配，避免大切削力作用下台面出现挠曲变形，影响加工精度。台面边缘做了倒角过渡处理，既可以避免安装工装时边角磕碰划伤操作人员，也能减少切削液、铁屑在台面积攒的残留死角，日常清理时只需沿槽体方向吹扫即可将铁屑带出。安装边界方面，该工作台的底部连接法兰尺寸适配常规中小型数控设备的床身安装基面，法兰上的定位销孔与连接螺栓孔采用对称分布设计，安装时可通过定位销快速完成与床身的同轴度找正，无需反复调整台面水平度。槽体的深度与宽度经过匹配校核，既能满足通用T型螺栓的穿装锁紧需求，也不会因槽体过深削弱台面整体抗弯强度。实际应用中，该工作台除了配套机床使用外，也可作为自动化生产线的工件中转定位台使用，配合气动夹具完成工件的上料定位工序，槽型结构可以兼容不同尺寸的夹具安装，无需针对不同规格工件更换台面，大幅降低生产线的工装改造成本。设计过程中还考量了长期使用的磨损问题，台面表层做了淬火硬化处理，硬度满足频繁装夹夹具的耐磨需求，避免长期使用后台面出现凹坑、划痕影响工装定位精度。
