SolidWorks草图驱动自动标注机械结构件

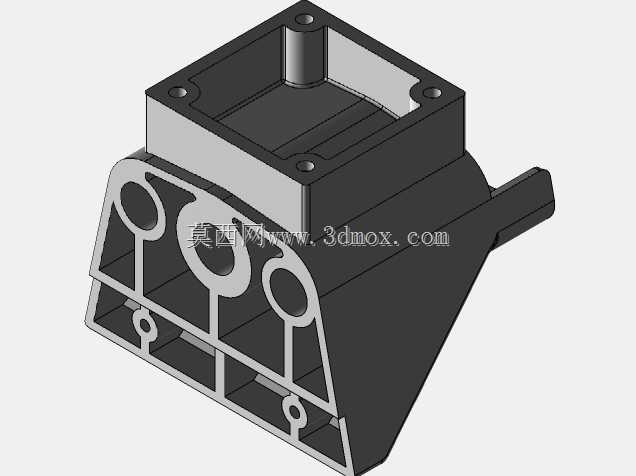

该结构件属于机械装配体系中的功能承载类零件，日常多应用于中小型自动化设备的机架接驳、工装夹具的定位支撑场景，也可作为非标设备中传动组件的连接基座使用，在轻工生产线、小型加工工位的辅助定位结构中适配性较强。从功能特性来看，零件本体设置了多组不同孔径的安装孔位，既可以通过螺栓完成与相邻型材、板件的刚性连接，也能为销轴、导杆类零件提供穿装定位空间，侧面的三角加强筋结构能够在承受侧向载荷时分散应力，避免连接部位出现应力集中导致的形变，整体结构兼顾了轻量化与结构强度需求，在满足安装定位精度的前提下尽可能缩减了非必要的实体体积，降低整体装配重量。设计过程中采用草图驱动的阵列逻辑完成孔位布局，所有安装孔的位置尺寸通过自动标注逻辑完成参数关联，当需要适配不同安装间距的相邻部件时，仅需调整草图内的驱动尺寸即可完成全组孔位的同步更新，无需逐个修改特征参数，大幅提升了同系列不同规格零件的改型效率。零件的安装边界需要结合配套的型材端面尺寸确认，其基准面的平面度公差控制在常规机械装配的通用精度范围内，背面的凹槽结构可与对应规格的卡块配合实现预定位，减少装配过程中的对位调整时间，外露的棱边均做了小尺寸倒角处理，既可以避免装配过程中划伤操作人员，也能消除零件加工过程中产生的毛刺应力集中点。从实际应用的角度出发，这类结构件在设计时需要优先确认安装孔的同轴度、相邻孔位的位置度公差，避免出现装配时螺栓无法穿装、定位销卡滞的问题，草图驱动的设计逻辑也方便后续根据现场装配的实际反馈快速调整孔位布局，不需要重构整体特征树，对于非标设备的快速迭代设计场景适配度较高，能够有效缩短结构改型的建模周期，减少重复建模的工作量。
