带弹簧支撑结构的弯管式扩散器结构设计

这款带弹簧支撑的弯管式扩散器，主要应用在需要对流体进行导流、匀化扩散的管路系统末端，常见于小型通风换气设备、流体喷淋匀化装置、实验台气路输出端等场景，核心作用是将上游管路输送的集中流体，通过内部流道的渐变结构打散，降低流体出口动压，提升流体覆盖范围的均匀度，避免集中射流造成的局部冲击或覆盖不均问题。

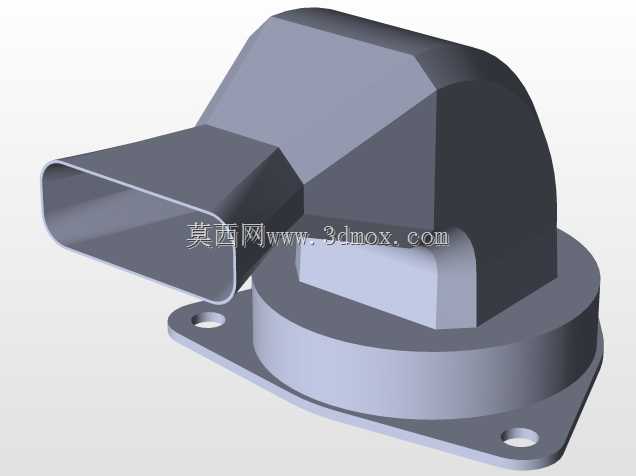

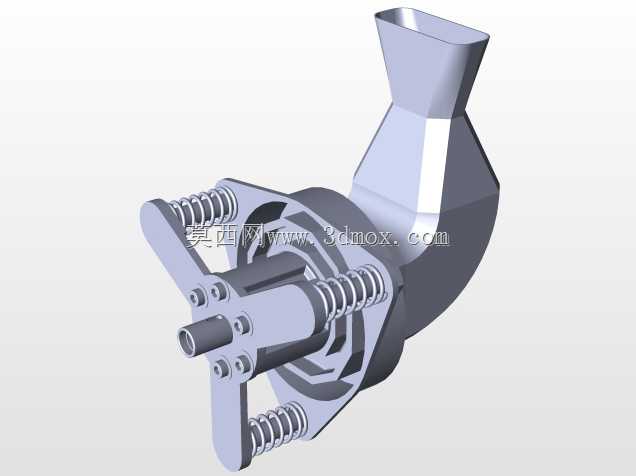

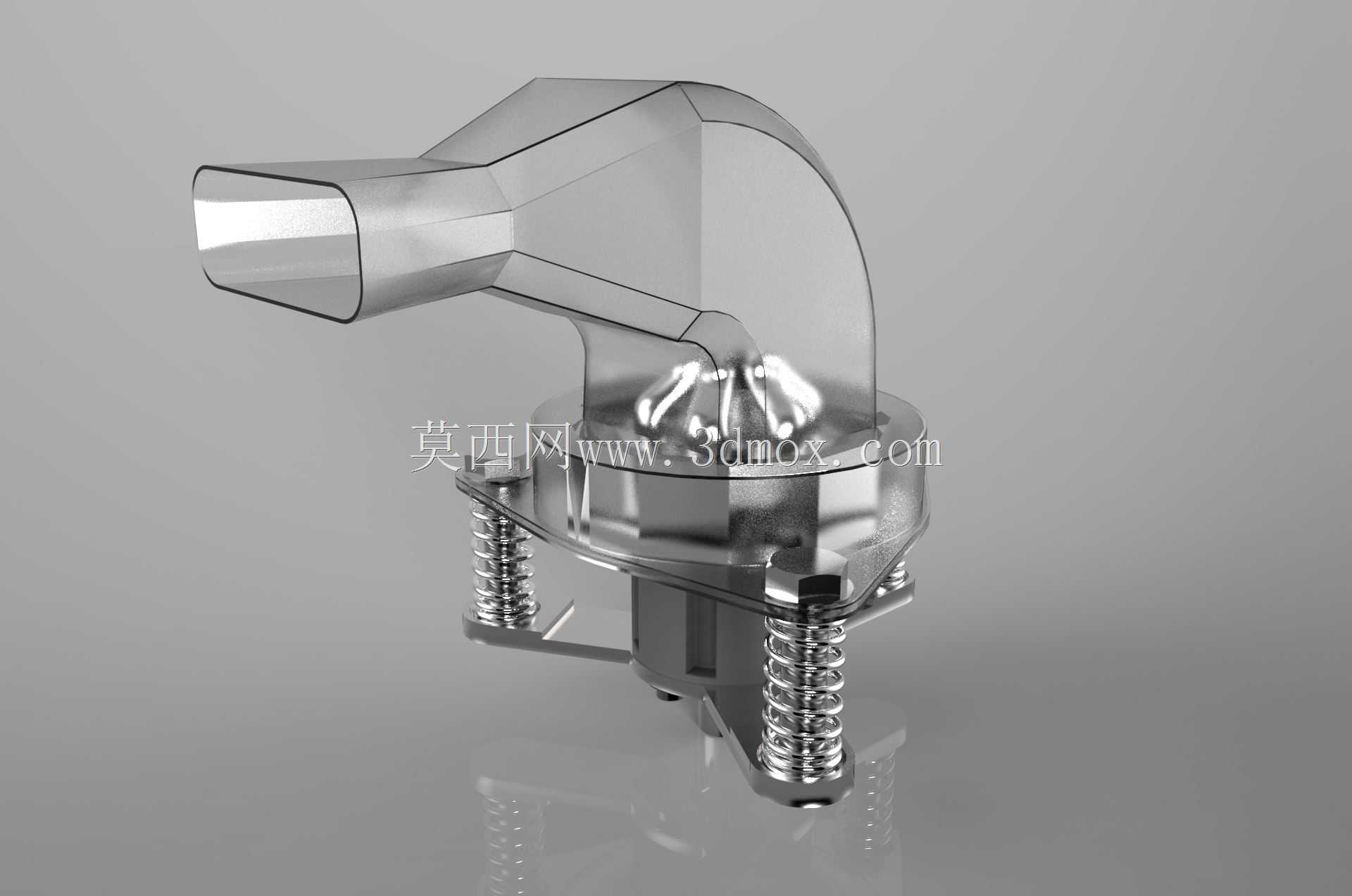

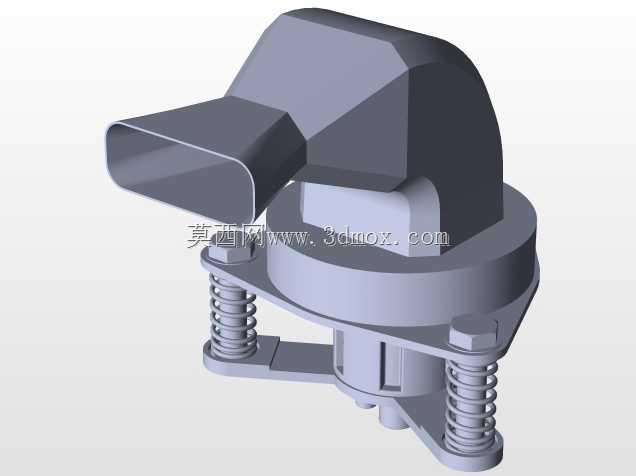

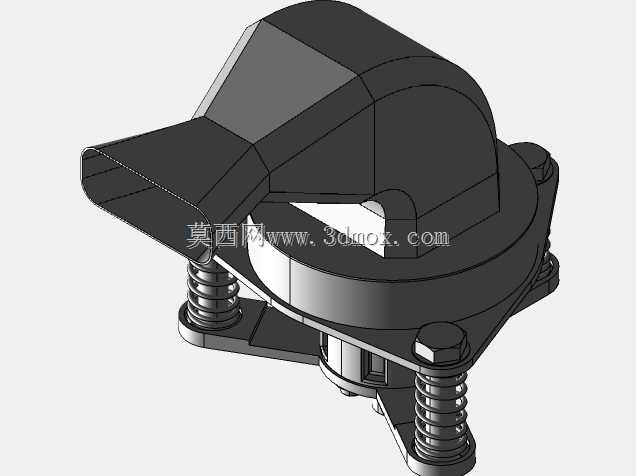

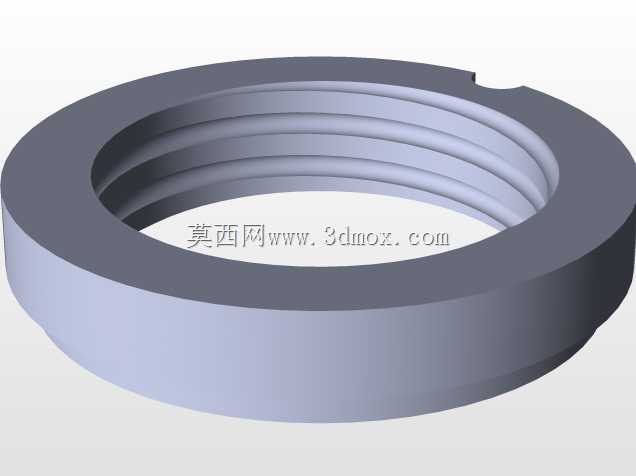

从结构设计逻辑来看，整体采用弯转式流道布局，入口段为平直圆管结构，方便与上游标准管路直接对接，流道经过平滑圆弧弯转后逐步扩张，出口采用扁形宽口设计，相比等径直管出口，能够在不额外增加安装高度的前提下，大幅拓宽流体输出的覆盖宽度，适配需要宽幅匀化输出的安装场景。底部的支撑结构采用周向均布的圆柱螺旋弹簧作为弹性支撑元件，弹簧下端配合定位基座，上端与扩散器主体的安装凸台配合，既能够对扩散器主体形成稳定的竖向支撑，也可以在设备运行产生振动时，通过弹簧的弹性形变吸收振动能量，避免管路硬连接长期受振动出现密封失效、结构疲劳开裂的问题。

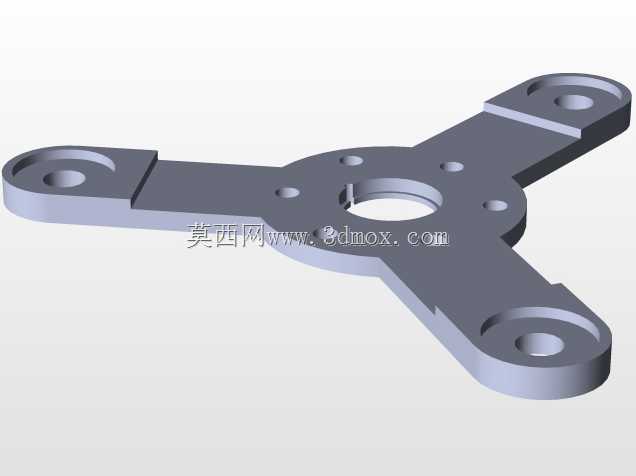

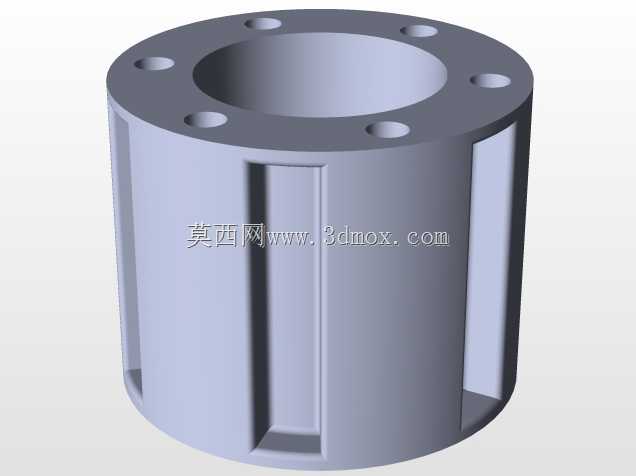

安装边界方面，入口段的管径适配常规小尺寸流体管路的对接尺寸，基座部分的安装孔位采用对称布局，安装时不需要额外定制转接件，直接通过标准紧固件即可完成基座在设备安装面的固定，弹簧的预压行程预留了足够的调整空间，允许安装面存在小幅的平面度误差，不需要对安装面做高精度的精加工处理，能够降低现场安装的加工成本。整体外形的最大外轮廓集中在下部基座区域，上部弯管部分的外伸尺寸经过校核，不会与周边相邻的管路、结构件产生运动干涉，在紧凑安装空间内也能完成布置。

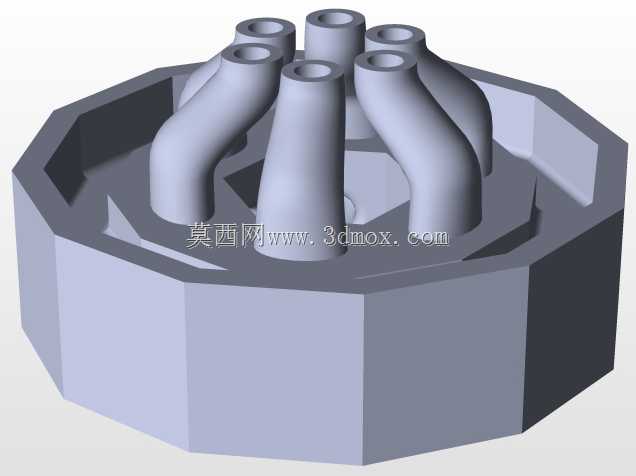

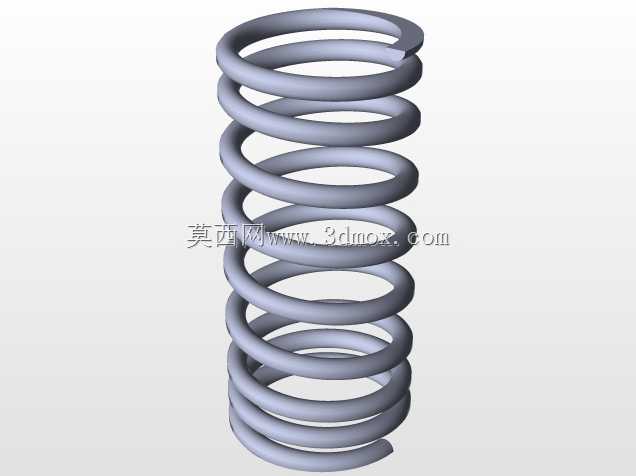

流道内壁全部采用顺滑过渡设计，没有突兀的台阶或锐角结构，能够减少流体在流道内部的涡流损耗，降低流体通过时的阻力损失，同时也能减少流体中杂质在流道内部的积存，降低长期使用后的流道堵塞风险。弹簧支撑结构的外侧预留了防护间隙，不会因为弹簧的伸缩动作剐蹭周边部件，弹簧的选型匹配了扩散器主体的自重，正常安装状态下弹簧的压缩量处于最优工作区间，既不会因为刚度过大导致减振效果不足，也不会因为刚度过小出现主体下沉、对接管路错位的问题。
