数控机床坐标系空间基准结构

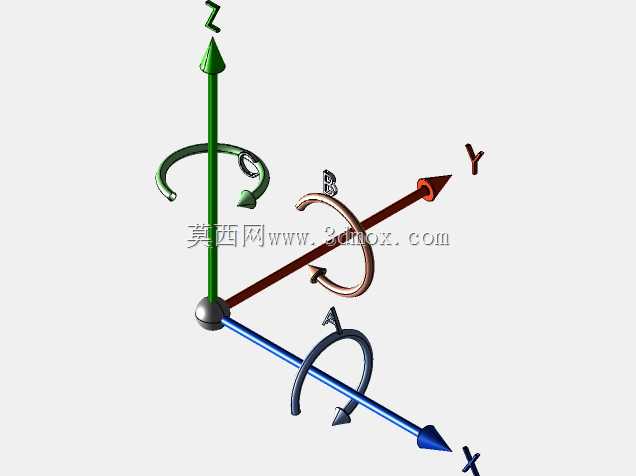

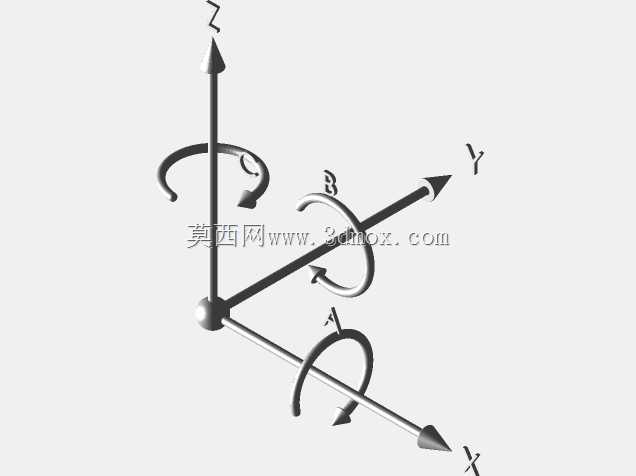

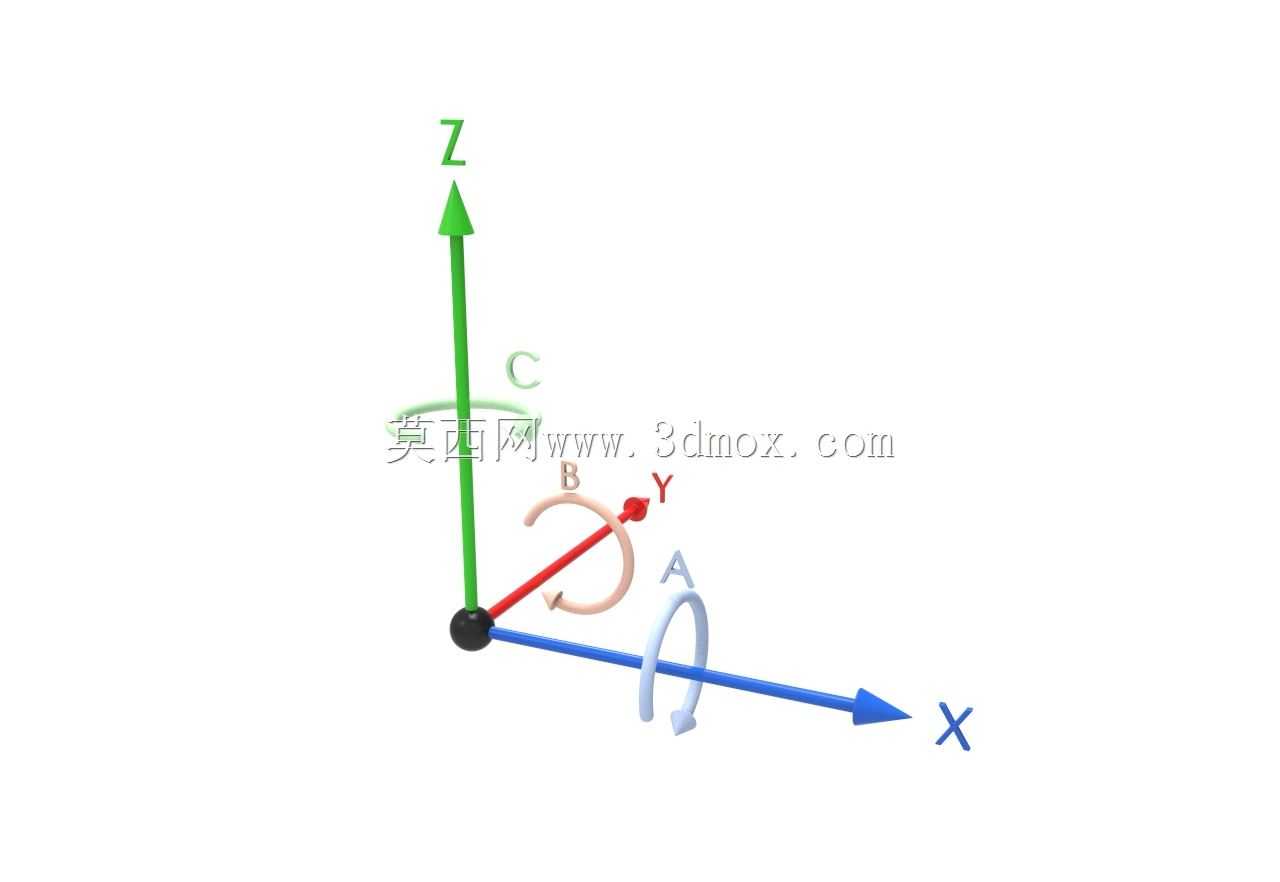

在数控加工场景里，坐标系是所有刀具路径规划、工件装夹定位、运动轴行程校验的核心基准，没有统一的坐标参考，多轴联动的插补运算、刀尖补偿、工件原点偏移都无法准确执行。这套坐标系结构完全遵循右手笛卡尔坐标系规则，Z轴沿主轴轴向布置，对应刀具上下进给的运动方向，X轴对应工作台横向移动方向，Y轴对应工作台纵向进给方向，三个直线轴互相垂直，交点为机床机械原点，是设备开机后回零操作的基准定位点。除了三个直线运动轴，结构里还标注了A、B、C三个回转轴，分别对应绕X、Y、Z轴的旋转自由度，适配五轴联动机床的摆头、转台结构的运动定义，能覆盖复杂曲面零件的多面加工、倾斜面铣削、空间角度孔加工的坐标换算需求。做结构设计时，这套坐标基准的定义直接决定了机床各轴的行程边界，比如常规立式加工中心的Z轴行程要覆盖主轴端面到工作台面的最大、最小距离，X轴行程要匹配工作台左右移动的极限位置，Y轴行程对应工作台前后移动的极限范围，所有轴的软限位、硬限位触发位置都要以机械原点为基准做偏移设置，避免运动超程造成设备碰撞。现场调试阶段，操作人员可以依托这套坐标基准完成工件坐标系G54-G59的偏移设置，把机床机械坐标转换为工件编程坐标，减少装夹找正的辅助时间；做后置处理开发时，坐标方向的统一定义能保证CAM软件生成的NC代码直接匹配设备运动逻辑，不用额外做轴方向反向调整。这套结构的建模完全贴合实际机床的坐标定义逻辑，没有做简化处理，三个轴的方向标识、回转轴的旋转方向都和实际工业标准一致，能直接用于机床操作培训的演示素材，也可以作为数控编程教学的参考模型，帮助初学者快速理解机床各轴的运动对应关系，搞懂机械坐标、工件坐标、相对坐标之间的换算逻辑，避免实际操作中因坐标方向判断错误引发撞机事故。
