微型舵机驱动多自由度教学机械臂结构

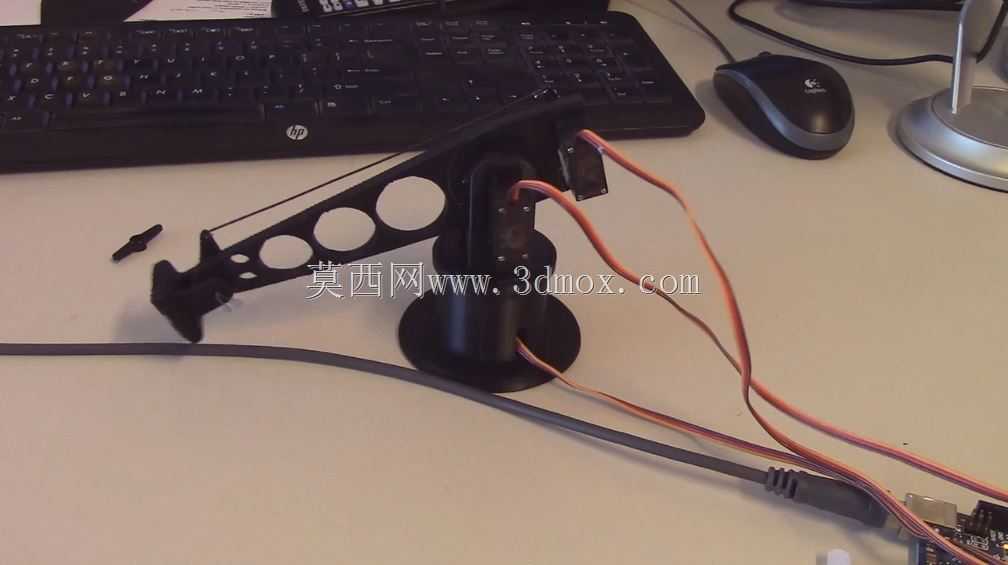

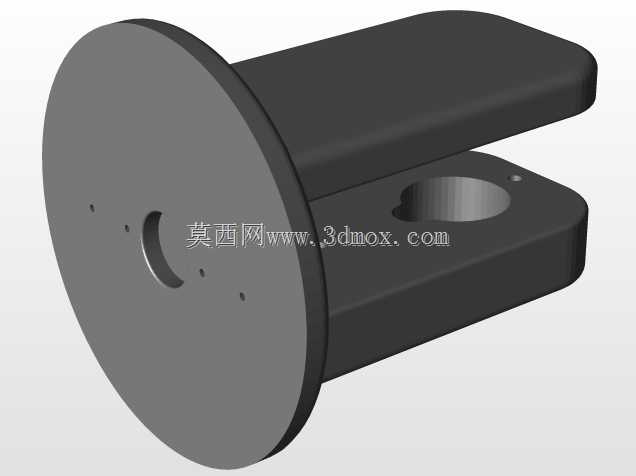

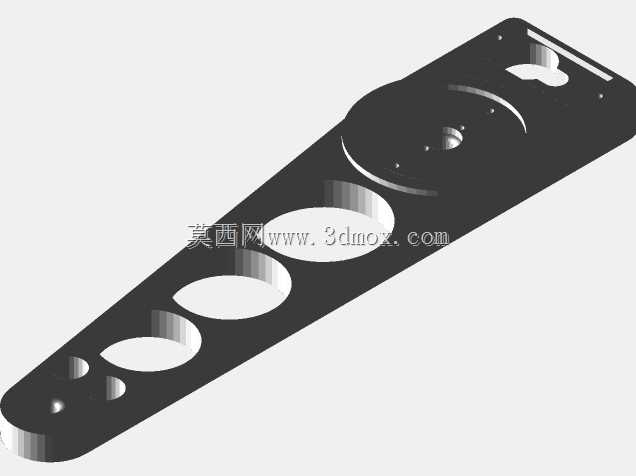

这款微型机械臂面向创客教学、小型自动化演示场景设计，整体采用轻量化镂空臂体结构，可完成小范围内的物件拾取、动作演示等基础操作，适配入门级控制开发需求，适合作为嵌入式控制、机械结构入门的实践载体。从结构设计逻辑来看，臂身采用多圆孔镂空的桁架式构型，在保证臂体抗弯刚度的前提下尽可能削减了整体自重，降低舵机的负载压力，避免小扭矩舵机在带载运行时出现丢步、抖动的问题。底座采用圆盘式支撑结构，支撑面直径适配常规桌面摆放需求，底部预留了控制板的安装扩展空间，可将主控模块直接集成在底座内部，减少外部走线的杂乱感，同时降低整体设备的占用空间，适合在实验台、桌面创客工位这类狭小空间内布置使用。关节处采用微型舵机直接驱动的传动方案，省去了额外的减速传动结构，减少了传动间隙带来的动作误差，每个关节的转动范围经过结构限位设计，避免舵机超行程转动造成的结构磕碰、线路拉扯问题，走线沿臂身内侧布置，通过臂体上的预留过线缺口引导舵机线路向下接入底座内的控制模块，避免机械臂动作过程中线路与外部结构发生缠绕。从安装边界来看，臂体完全展开后的水平作业半径覆盖小范围桌面区域，垂直抬升高度满足桌面级小型物件的转运需求，底座的安装孔位可适配常规螺丝固定，既可以直接放置在平整桌面使用，也可以通过螺丝锁紧在工作台面、小型移动平台上，拓展不同的使用场景。末端执行部位预留了标准的夹持器安装接口，可根据使用需求换装夹爪、吸盘等不同的末端执行件，适配不同形状、重量的小型操作对象，底座的扩展空间也可额外加装传感器模块，实现简单的视觉识别、位置反馈等进阶功能，满足从基础结构认知到简单控制开发的多层级教学需求。在实际教学场景中，这类小型机械臂可用于演示多自由度关节的运动学原理、舵机控制逻辑，学生可通过调整臂体结构参数、更换末端执行件来完成不同的实践任务，相比工业级机械臂，其结构简单、成本低廉、操作安全，不会出现大负载设备误动作带来的安全隐患，非常适合入门阶段的结构搭建、控制调试实践。
