MG90S微型舵机伺服执行构件

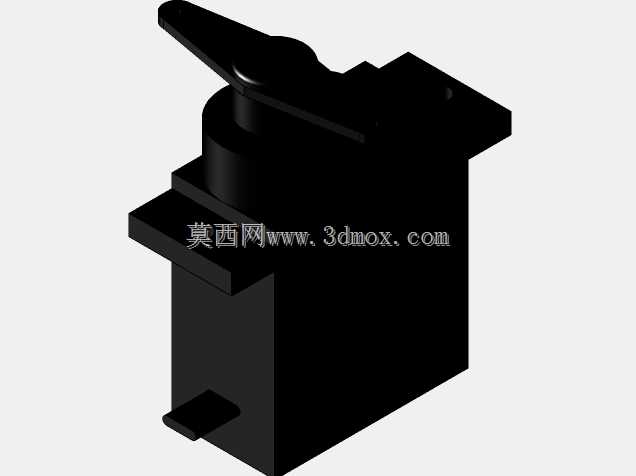

　　在桌面级小型机器人、航模舵面控制、小型自动化教具、智能门锁锁舌驱动这类对安装空间、自重有严苛限制的场景里，这类微型伺服构件是应用频次极高的执行单元。日常做小型仿生机器人关节、航模副翼与升降舵角度调整、3D打印机调平机构触发、小型云台俯仰转动驱动时，选型阶段最先要核对的就是安装边界与输出扭矩的匹配度，这款构件的外形采用方块式主体加顶部摇臂的布局，主体侧边预留的安装凸耳带有标准安装孔位，能直接通过M2规格螺丝固定在厚度1-2mm的支架板材上，不需要额外设计转接座，能大幅压缩整体装配空间。

　　从功能逻辑上看，这类伺服构件通过PWM信号控制输出轴的转动角度，常规工况下可实现0-180度范围内的角度定位，内部集成了减速齿轮组、位置反馈电位器与驱动电路，不需要外部额外搭配驱动模块，只需要给控制信号端输入对应占空比的方波信号，就能让输出摇臂稳定停在指定角度，相比同尺寸的普通直流电机，它不需要额外搭建位置反馈回路，也不用设计复杂的减速结构，对于快速搭建小型验证样机的工程师来说，能省去大量传动结构设计与调试的时间。

　　设计这类构件的三维模型时，首先要还原的是实际安装的干涉边界：主体底部的出线槽位置要预留足够的走线空间，避免装配时线材被安装面挤压破损；顶部输出轴的D型切面尺寸要和实际五金件一致，保证配套的金属摇臂、塑料摇臂能直接装配，不会出现打滑或者装不上的问题；侧边安装凸耳的孔位中心距要严格匹配实物公差，不然做结构验证时会出现孔位对不上的问题，需要反复修改支架模型。另外摇臂的转动行程也要在模型里做运动仿真验证，确认摇臂在0度和180度两个极限位置时，不会和主体外壳、周边安装的其他结构件发生碰撞，很多新手做小型机器人结构时容易忽略这个点，等到实际打样装配才发现摇臂转到极限位置会蹭到机身外壳，只能临时切割外壳调整，既影响外观也降低结构强度。

　　实际选型应用时，还要结合负载工况核对输出参数：如果是用来驱动小型航模的舵面，负载是气流作用在舵面上的力矩，这类工况下冲击负载小，该构件的输出扭矩完全能满足需求；如果是用来驱动仿生机器人的腿部关节，就要考虑落地瞬间的冲击负载，必要时要在摇臂和负载之间增加缓冲结构，避免内部齿轮组受冲击断齿。另外安装时要注意输出轴的轴向受力，这类微型伺服的输出轴没有设计大负载的轴向承载结构，不能直接在输出轴上挂载垂直于轴向的大重量负载，不然会加速内部轴承的磨损，缩短使用寿命。

　　从结构细节上看，主体外壳采用上下扣合的结构，上盖和下壳之间通过卡扣加定位柱配合，模型里还原了扣位的位置与尺寸，要是做改装设计比如更换内部电位器、调整减速比的时候，可以直接参考模型的扣位位置拆解外壳，不会因为硬撬损坏外壳卡扣。底部的出线槽做了圆角过渡，避免线材反复弯折时被锐边割破绝缘层，这个细节在经常需要活动的机构上尤其重要，很多同类产品因为出线口是直角锐边，用一段时间就会出现线材破皮短路的问题。

　　做整机结构装配时，这类微型伺服的布线也要提前在三维模型里规划好路径，电源线和信号线要避开摇臂的运动范围，同时要和其他运动构件保持至少1mm的安全间隙，避免机构运动时磨破线材。如果是用在多自由度的小型机械臂上，还要注意多个伺服之间的安装位置错开，保证每个关节的转动范围都不会被相邻的构件干涉，同时要核算整体的重量分布，把伺服这类重量相对大的部件尽量靠近基座位置，降低机械臂运动时的转动惯量，提升动作的稳定性。
