创意剪贴板造型多齿轮联动传动结构

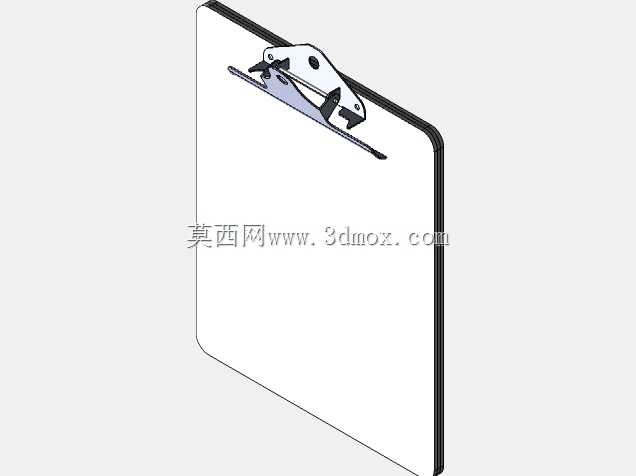

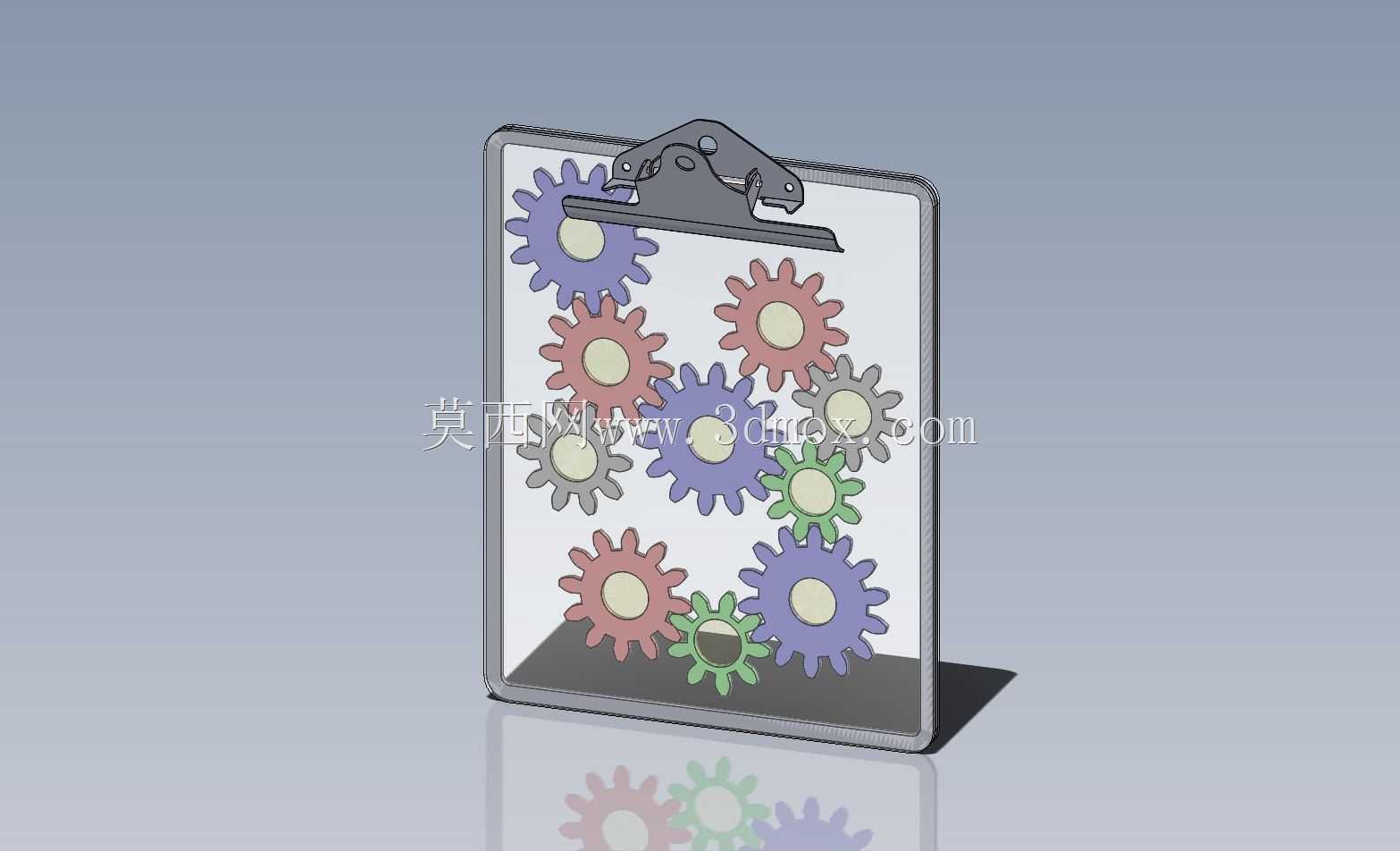

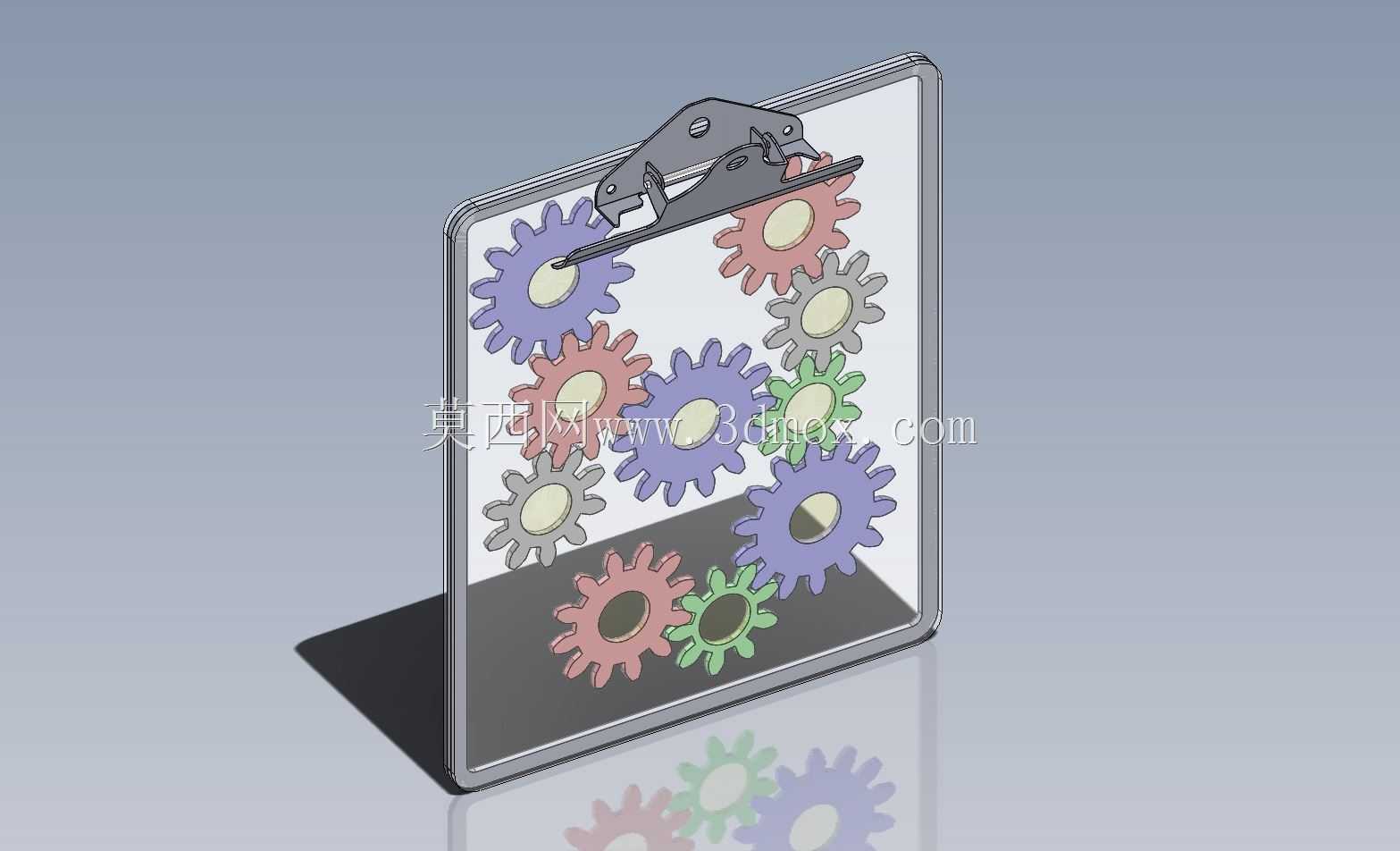

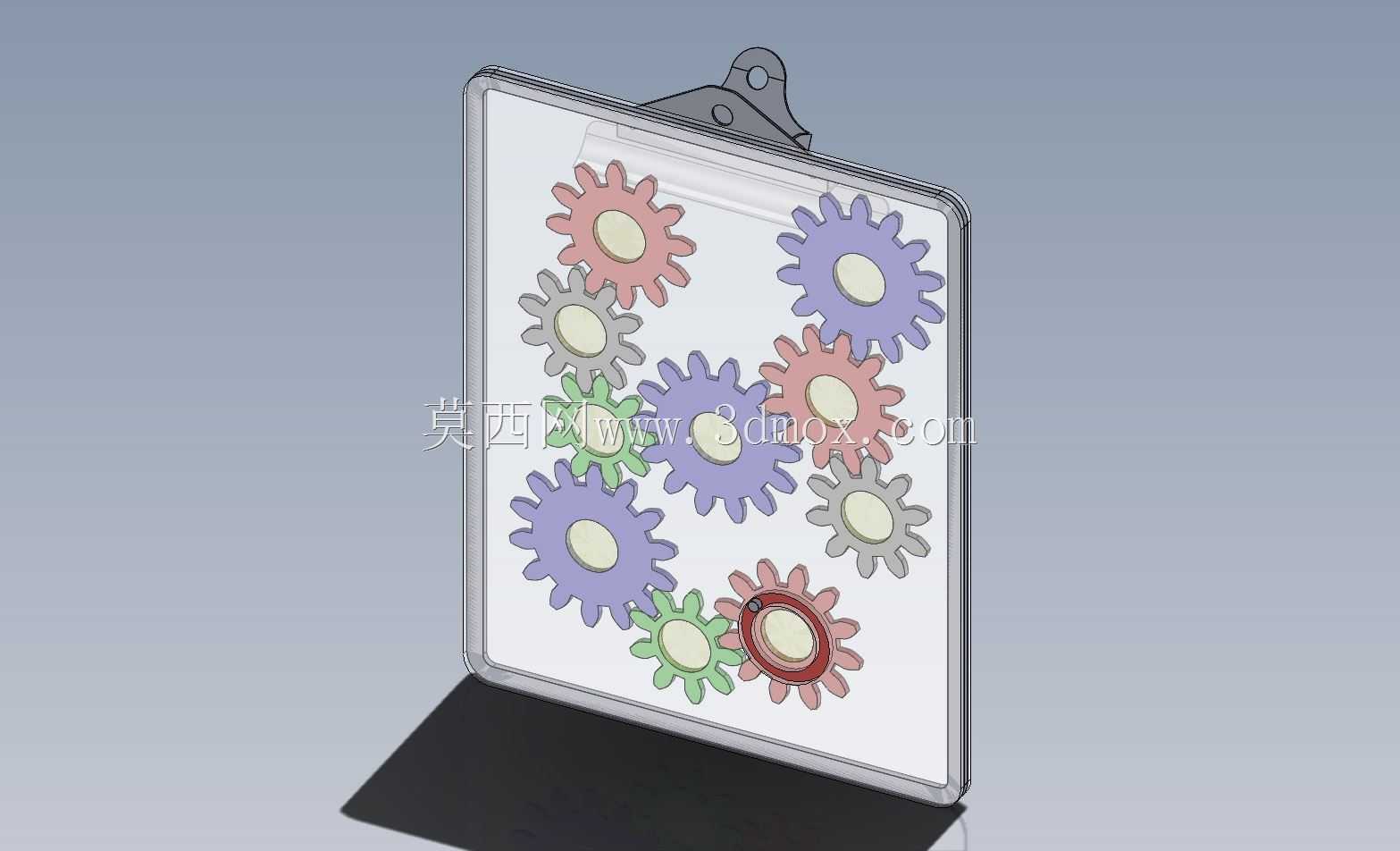

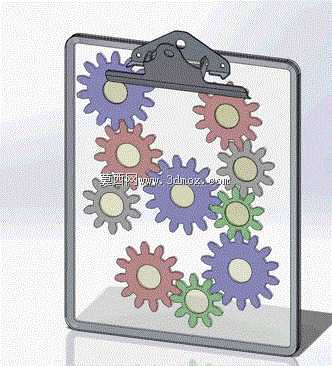

这款结构将日常办公场景里的剪贴板形态与多齿轮传动系统做了融合设计，整体外轮廓沿用标准A6尺寸剪贴板的矩形边框形态，顶部保留了传统金属夹的按压开合结构安装位，边框厚度控制在8mm，既可以作为桌面趣味摆件放置，也能通过背部预留的挂孔固定在工位隔断或者墙面展示。整个传动系统排布在剪贴板的透明面板内侧，不同直径、不同齿形的齿轮按照传动比依次啮合，从顶部夹体下方的主动轮开始，动力依次传递到周边不同规格的从动轮，每一级齿轮的啮合间隙都控制在0.1-0.15mm的合理区间，避免传动过程中出现卡滞或者齿面磨损过快的问题。齿轮的齿形采用标准渐开线圆柱直齿设计，模数统一选用0.5，方便后期如果做实体打样时直接选用标准刀具加工，不同齿轮的厚度统一为3mm，和边框内侧的安装槽深度完全匹配，装配时不需要额外加装垫片调整轴向间隙。顶部的夹体结构和普通办公剪贴板的夹体功能一致，保留了夹持薄型纸张、便签的功能，夹体的转轴位置刚好和最上方的主动轮同轴，转动夹体的按压扳手就能带动整个齿轮组运转，不需要额外加装外置的摇柄或者动力输入部件，把日常开合夹子的动作作为动力输入来源，兼顾了实用性和趣味性。在安装边界设计上，整个结构的所有运动部件都没有超出剪贴板的外边框轮廓，齿轮转动时和透明面板、背部背板的间隙预留了0.5mm，不会出现运动过程中剐蹭面板的问题，背部的挂孔位置按照标准墙面挂装的孔距设计，两个挂孔中心距为60mm，适配常规的自攻螺丝或者无痕钉安装尺寸。这类结构除了作为桌面趣味摆件之外，也可以用于机械原理科普场景，直观展示齿轮啮合传动的路径和不同齿数齿轮的转速差，所有齿轮的齿数搭配经过传动比计算，主动轮转一圈时，不同层级的从动轮会按照预设的转速比转动，最小的齿轮转速最快，最大的齿轮转速最慢，能直观呈现齿轮传动的减速、增速效果。结构设计时特意将齿轮排布做了错落布局，没有采用规整的直线或者圆周排布，而是顺着剪贴板的内部空间填充，既保证传动路径连续不中断，也让整体视觉效果更有错落的机械美感，夹体部分的曲面造型完全贴合人手按压的弧度，按压时的施力角度和普通办公夹一致，不需要改变日常使用夹子的操作习惯。
