钢管桁架结构单座竞速卡丁车设计

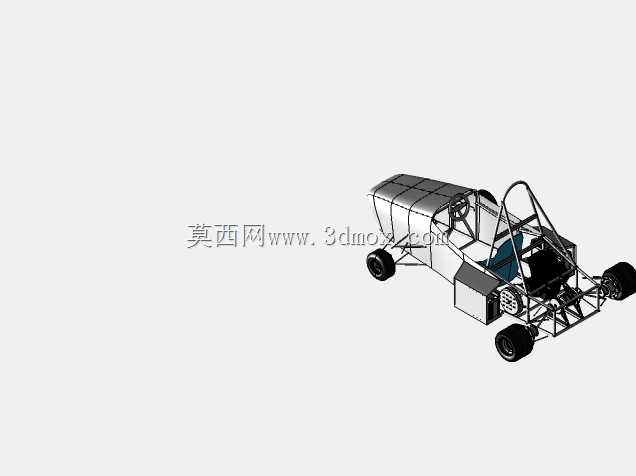

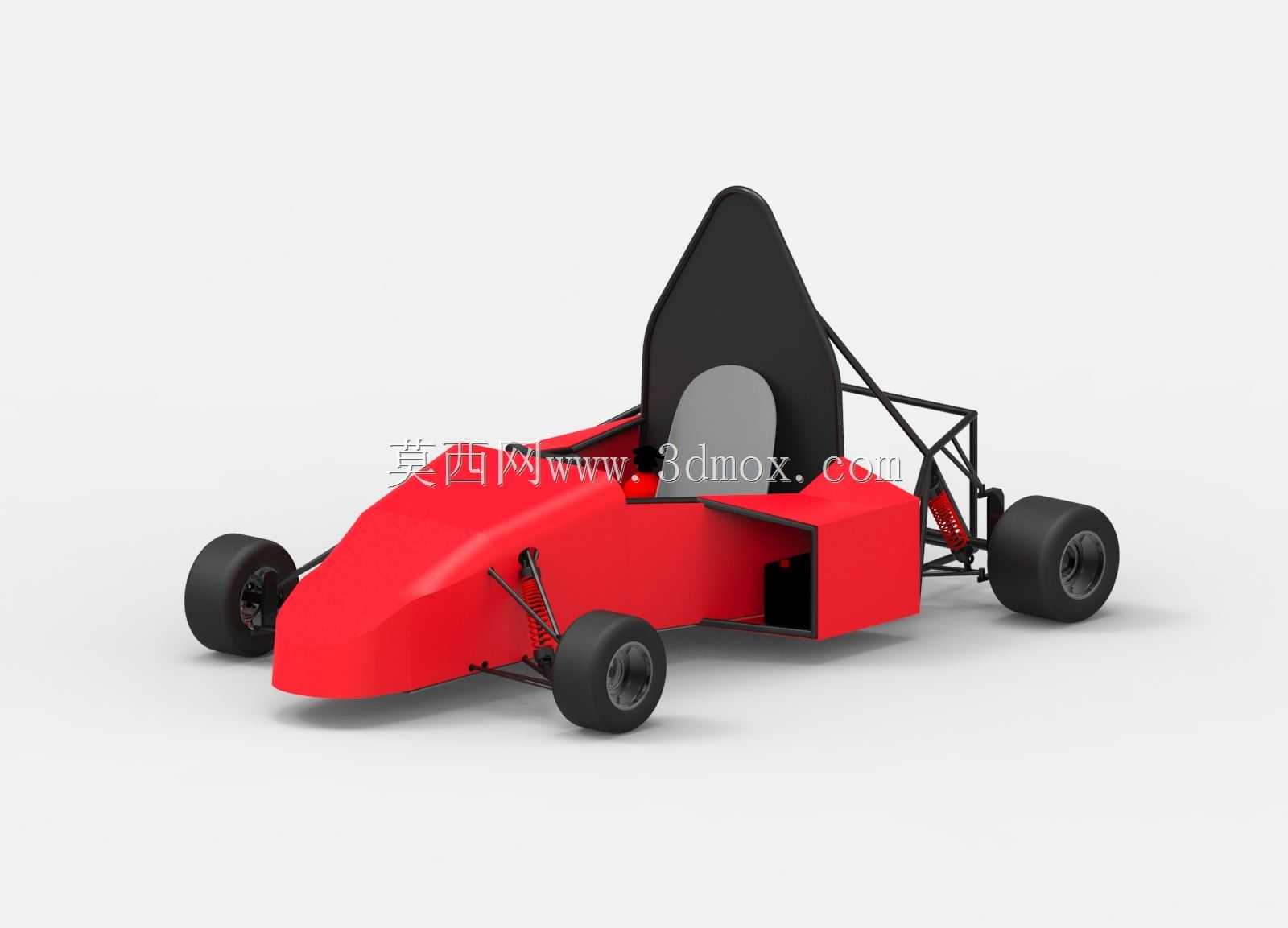

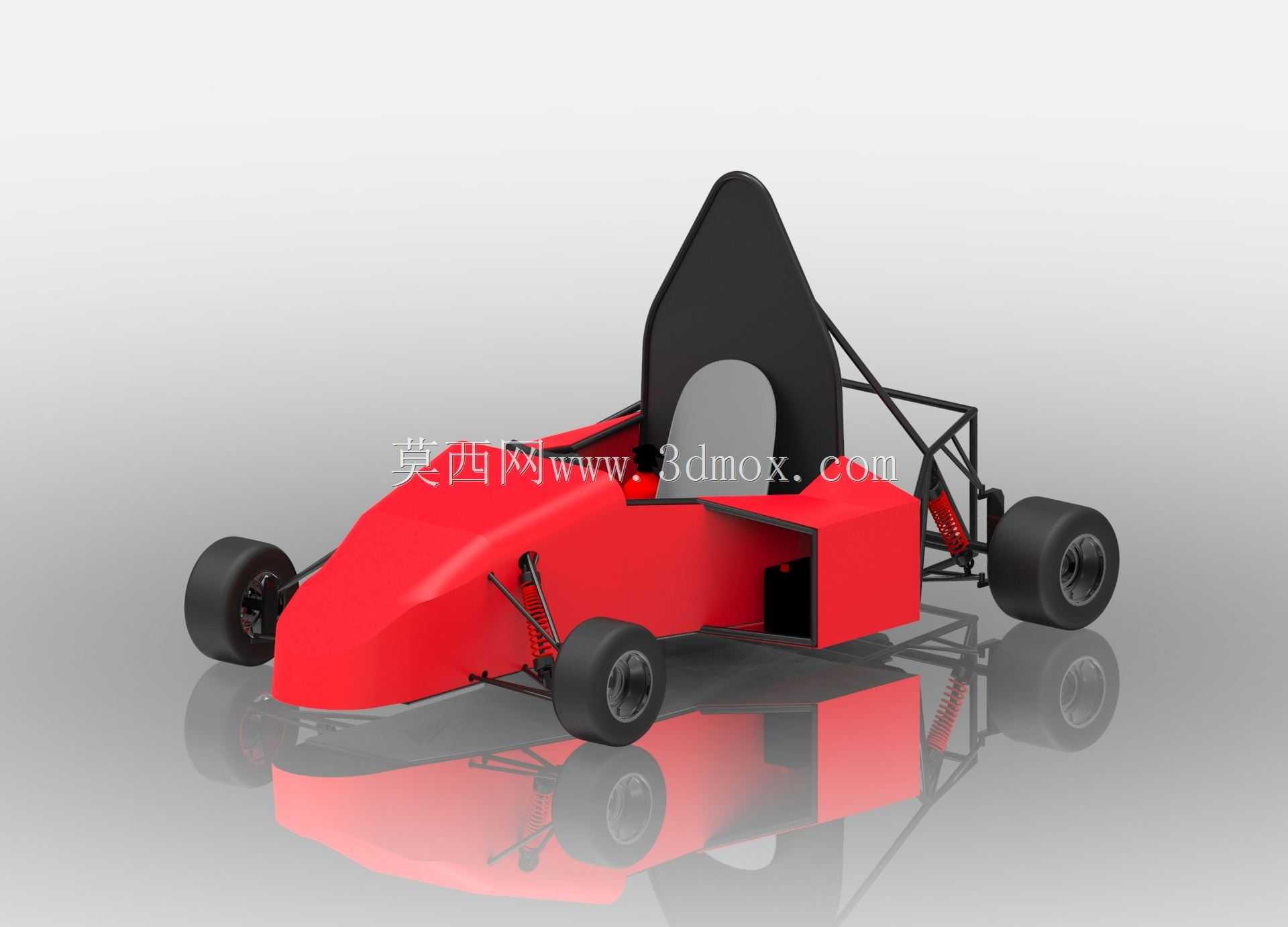

这款场地竞速类卡丁车采用钢管桁架式承载车架结构，整体布局遵循低重心、短轴距的场地赛车设计逻辑，核心应用场景面向封闭场地竞速体验、青少年赛车技能培训、高校方程式赛车队原型验证等领域，可直接作为轻量化竞速车辆的结构验证载体，也可拆解为车架、悬架、覆盖件等独立模块供设计人员参考选型。从功能特性来看，整车采用单座开放式座舱布局，驾驶位后方设置一体式防滚头枕结构，可在车辆发生翻滚时为驾驶员提供头部防护空间，座舱周边预留了安全带安装点、方向盘固定位以及踏板组的安装边界，适配常规竞技级卡丁车的操控部件安装尺寸，无需额外修改安装孔位即可完成通用配件的装配。车架部分采用圆形钢管拼接的空间桁架结构，主受力管沿动力舱、座舱侧围、后悬架安装位连续布置，在保证整体抗扭刚度的前提下尽可能削减非受力段的管材用量，兼顾结构强度与轻量化需求；前后悬架均采用不等长双横臂结构，转向节安装位预留了轮距调整余量，可根据不同场地的抓地力特性调整前轮前束、外倾角参数，适配干地、湿地等不同路面的行驶需求。外形设计上，车头采用一体化楔形整流覆盖件，覆盖件边缘做了圆弧过渡处理，既可以降低行驶过程中的正面风阻，也能避免尖锐棱角在碰撞时对人员造成额外伤害；车身侧部的覆盖件仅覆盖车架外侧的动力舱区域，预留了足够的散热通风间隙，可满足动力系统长时间高负荷运转的散热需求，同时也方便维修人员快速拆装部件完成检修。整车的安装边界经过统一校核，轮距、轴距参数符合国内场地卡丁车赛事的通用规格要求，轮胎采用宽幅热熔胎适配场地铺装路面，后轮与车架之间预留了减震器的安装行程空间，可过滤铺装路面的细小颠簸，保证行驶过程中的轮胎抓地力。动力舱布置在座舱后方区域，预留了混动动力单元的安装空间，可同时容纳驱动电机、小型内燃机以及储能模块的安装位，管线布置沿车架内侧预留的走线槽排布，避免行驶过程中管线与运动部件发生干涉。
