带双孔安装座的铰接支座结构设计实例

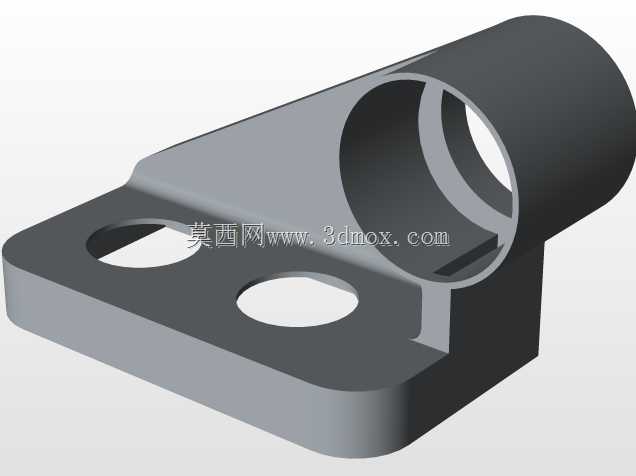

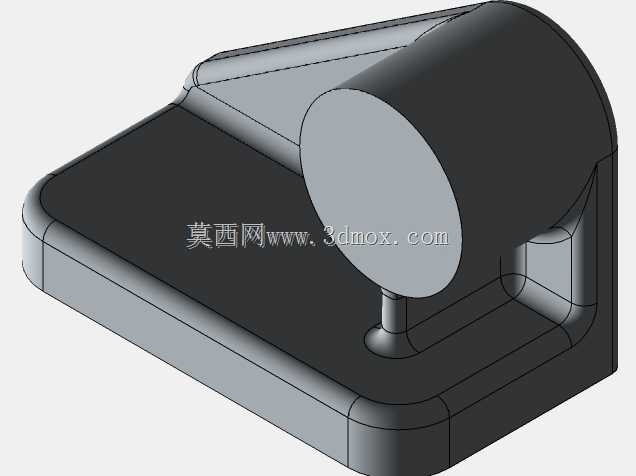

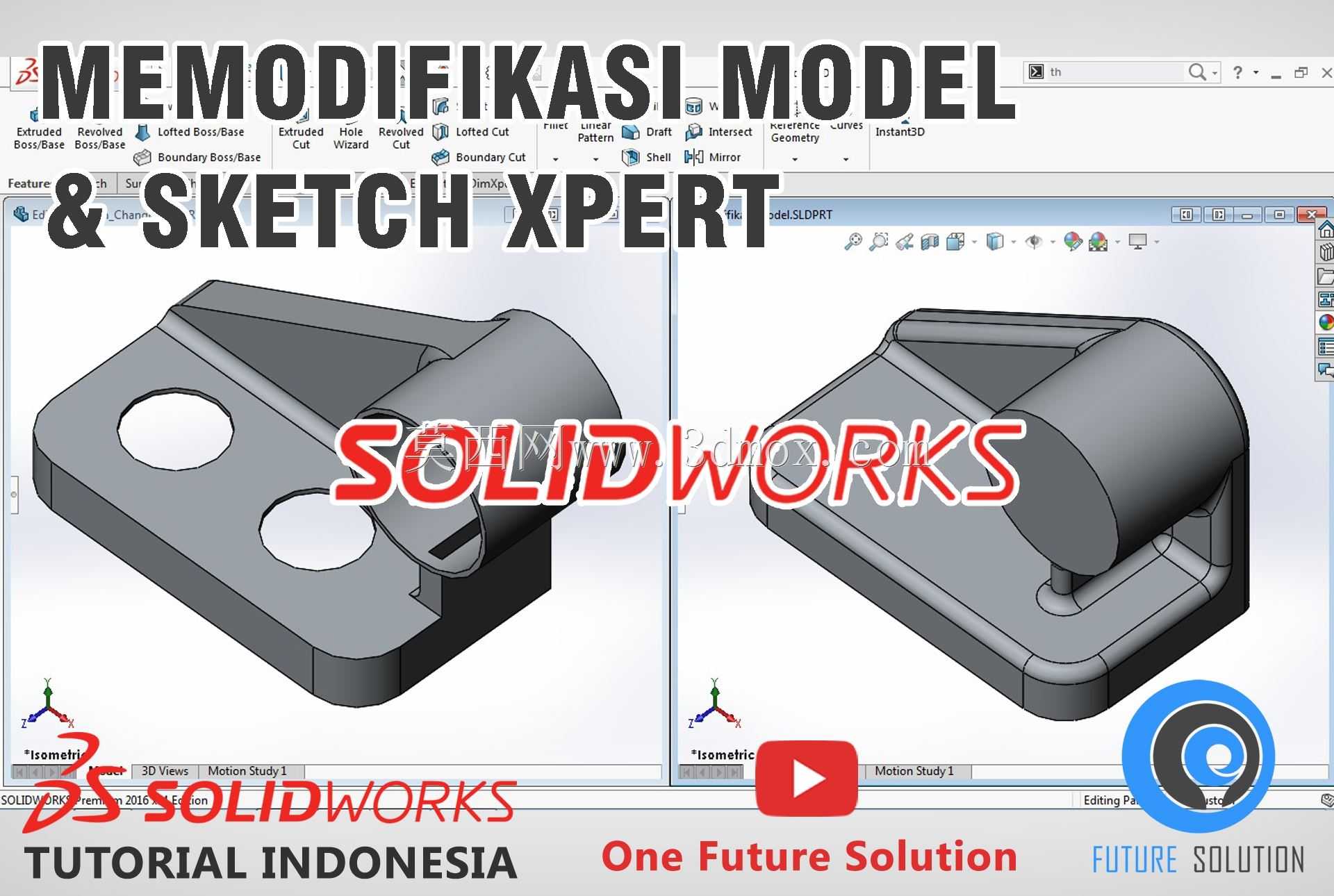

该铰接支座类零件多用于小型工装夹具、轻型输送线侧挡定位机构、非标检测设备的摆臂连接位，核心作用是为转动类杆件提供稳定的支撑铰接点，同时通过底座的安装孔实现与设备机架的快速固定。从结构功能拆分来看，零件分为底座支撑段与圆柱铰接段两个核心功能区：底座采用带圆角的矩形板式结构，板面开设两个同轴等径的光孔，用于穿装内六角螺栓完成与安装基面的锁紧，孔位间距经过公差匹配设计，可适配常见的40系列铝型材安装槽位，也可直接固定在钢板焊接的机架台面上，底座边缘做了R3的圆角过渡，既避免安装过程中锐边划伤操作人员，也能减少应力集中导致的底座受力断裂风险。圆柱铰接段与底座采用一体化结构设计，圆柱内孔为光孔设计，可适配直径匹配的铰接销轴，销轴与孔的配合公差选用H7/g6间隙配合，保证摆臂转动过程中无卡滞，同时不会因间隙过大产生晃动异响。设计过程中优先采用特征关联建模逻辑，先绘制底座的轮廓草图，通过拉伸凸台生成底座基体，再以底座上表面为基准绘制圆柱段的截面草图，拉伸生成铰接圆柱，两个安装孔采用异形孔向导特征生成，保证孔的垂直度与深度参数符合安装要求。建模过程中需要重点关注特征父子关系的梳理，圆柱段的草图基准与底座上表面做完全约束，避免后续修改底座厚度时圆柱段出现位置偏移；安装孔的位置尺寸以底座的两个相邻侧边为基准标注，保证孔位的定位精度符合装配要求。针对实际使用中可能出现的修改需求，建模时保留了完整的特征参数，可快速调整底座的长宽尺寸、安装孔的孔径与孔距、铰接圆柱的内径与伸出长度，适配不同负载等级的摆臂安装需求。零件的整体安装边界控制在较小范围内，底座厚度根据铰接段的受力情况做了加厚处理，在圆柱与底座的连接位置做了三角加强筋结构，提升连接位置的抗扭强度，避免摆臂受侧向力时连接位置出现断裂。草图绘制阶段采用完全约束的绘制逻辑，所有轮廓线都添加对应的几何约束与尺寸约束，避免后续修改特征时出现草图报错、特征重建失败的问题，同时合理使用草图专家工具检查草图的开放轮廓、重叠线段等问题，保证特征生成的稳定性。
