黄铜粗粝板材成型支撑管结构件

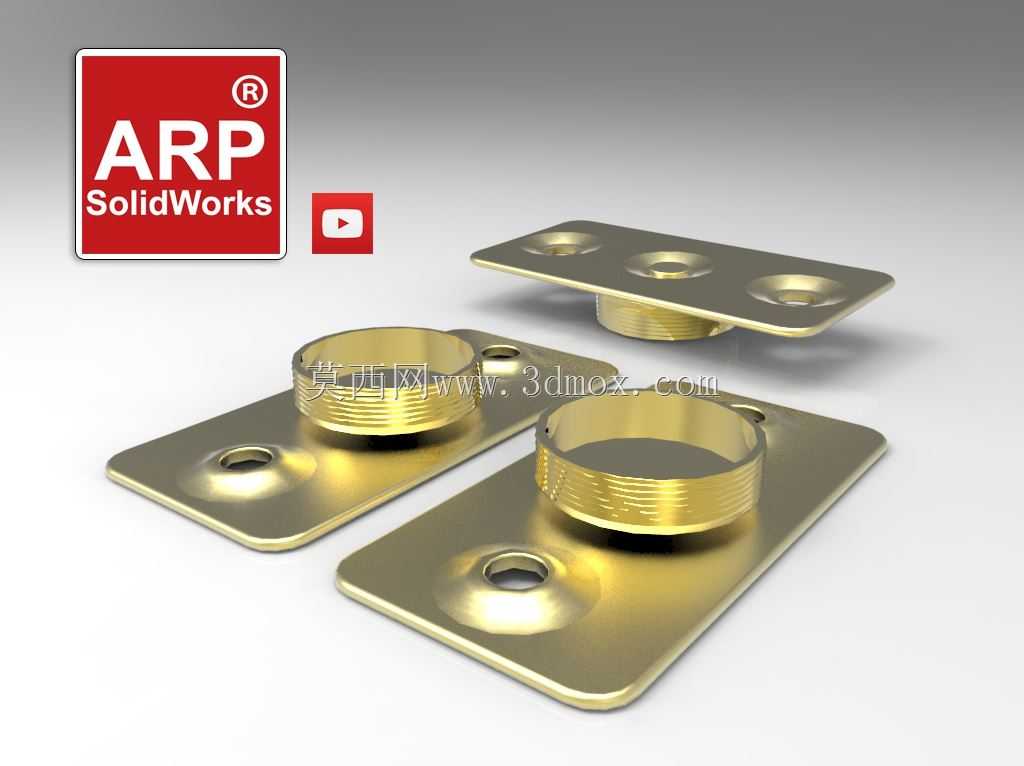

这类支撑管结构件多用于板材成型相关的工装配套场景，在薄板类五金件的冲压、铆接装配工位中，承担定位支撑与管路衔接的双重作用，日常在卫浴五金、小型钣金柜体的组装线上也能见到同结构零件的应用，主要用来抵消板材装配时的侧向应力，避免薄板受力后出现凹陷变形。从结构设计来看，零件采用带法兰边的基座搭配中空凸台的一体化构型，法兰基座上预留的两个安装孔，可直接通过紧固件将零件固定在工装基板或者设备安装面上，安装孔周边做了沉台凹陷处理，能让紧固件头部完全埋入零件表面，不会突出干涉后续板材的贴合装配，保证安装后零件与安装面的贴合度，减少装配间隙带来的定位偏差。中空凸台的内壁做了均匀的车削纹理，既可以作为流体管路的插接端，也能穿入定位销为上层板材提供精准的定位基准，凸台外壁的环形滚花结构，是为了增大与板材预装孔的摩擦力，在压装过程中避免零件与板材之间出现相对转动，保证装配后的同轴度精度。材质选用黄铜，一方面是利用黄铜自身的耐磨特性与自润滑性能，在频繁的拆装、板材压合动作中，不会因为反复摩擦出现接触面拉毛的问题，另一方面黄铜的抗锈蚀能力较强，在无表面处理的工况下也能适应车间内的潮湿环境，减少后期维护更换的频次。设计过程中需要严格控制法兰基座的平面度公差，保证安装后整个零件的垂直度，避免凸台出现偏斜导致板材装配错位，同时凸台的高度尺寸需要匹配对应板材的厚度，预留出合理的压装余量，既保证压装后零件与板材结合牢固，也不会因为压装过量导致板材出现变形翘曲。安装边界上，法兰基座的外形尺寸决定了零件的最小安装空间，两个安装孔的中心距需要与安装基板上的预钻孔位完全匹配，凸台的外径尺寸需要与板材上的预装孔保持合理的过盈配合公差，过盈量过小会导致装配后松动脱落，过盈量过大则会增加压装难度，甚至导致板材孔位开裂。这类零件在实际使用中，往往需要成对或者成组使用，共同为板材提供多点支撑，保证整个板材平面的受力均匀，在一些需要走气或者走润滑液的工装工位上，中空的内孔还可以作为介质通道，省去额外布置管路的空间，让整体工装结构更加紧凑。
