机床用长条型压块紧固零件结构设计

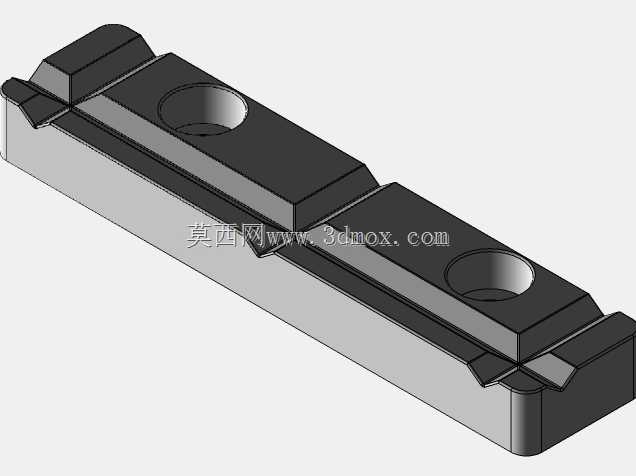

这类长条型压块是机床工装夹具系统里的核心压紧元件，日常在铣床、加工中心、磨床的工件装夹环节应用极广，主要作用是配合T型槽螺栓、垫块，将待加工毛坯或工装基板牢牢固定在机床工作台上，避免切削过程中工件受铣削力、磨削力作用出现位移、振颤，直接影响加工精度与生产安全性。从结构设计来看，该压块采用长条形等截面基体设计，整体为锻钢材质加工而成，基体底部做了与工作台T型槽边缘适配的限位凸台，安装时凸台可嵌入T型槽侧沿，抵消螺栓拧紧时产生的侧向滑移力，无需额外加装定位销就能实现初步定位，大幅缩短工装装夹的辅助时间。压块上开设的两个沉头通孔，孔位间距匹配常规机床T型槽的标准间距，可适配M12、M16两种常用规格的T型槽螺栓，沉孔深度经过精确计算，拧紧后螺栓头部完全没入沉孔内，不会突出压块上表面，避免加工过程中刀具与螺栓发生碰撞，消除安全隐患。压块的压紧端做了15度的斜角过渡，既可以增大与工件表面的接触面积，分散压紧力避免工件表面被压出凹痕，也能适配不同高度的垫块组合，当工件装夹高度存在小幅偏差时，斜角面可自动贴合工件表面，保证压紧力均匀传递。从安装边界来看，该压块总长度控制在120mm，宽度28mm，整体厚度18mm，沉孔中心距为60mm，安装时仅需在工作台面上预留出长度130mm、宽度35mm的操作空间即可，不会占用过多工作台装夹区域，可在小型加工中心的窄幅工作台上多件并排布置，实现多工件同时装夹加工，提升设备利用率。设计过程中特意将压块的非接触面做了发黑处理，提升防锈耐磨性能，反复装夹拆卸也不易出现锈蚀卡滞，压紧接触面则做了精磨处理，表面粗糙度达到Ra1.6，保证与工件、垫块接触时无间隙，压紧状态下不会出现微动磨损。在实际生产场景里，这类压块除了用于机床工件装夹，也可在焊接工装、检测工装中作为压紧元件使用，配合快速夹钳可实现工件的快速锁紧，适配多品种小批量的柔性生产需求，相比定制化专用压块，这类通用型压块的互换性更强，备件储备成本更低，是机械加工车间必备的基础工装配件。建模过程中需要重点关注沉孔与凸台的位置度公差，若孔位偏移超过0.1mm，安装时就会出现螺栓卡滞、凸台无法嵌入T型槽的问题，同时斜角面的角度公差需要控制在正负0.5度以内，避免压紧时出现线接触导致工件局部受力过大变形。
