透明展示款圆柱蜗杆齿轮减速机结构设计

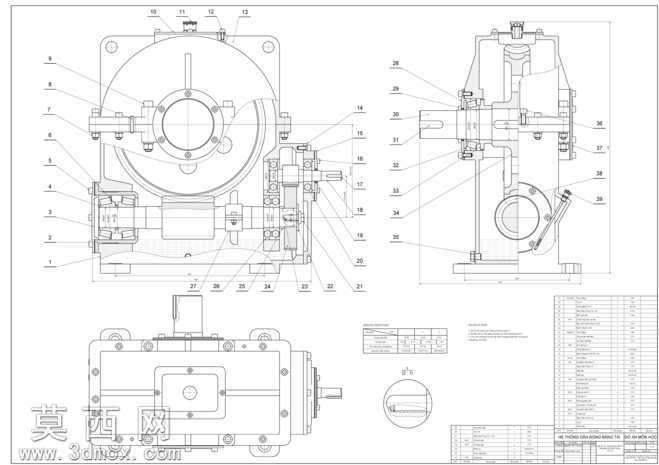

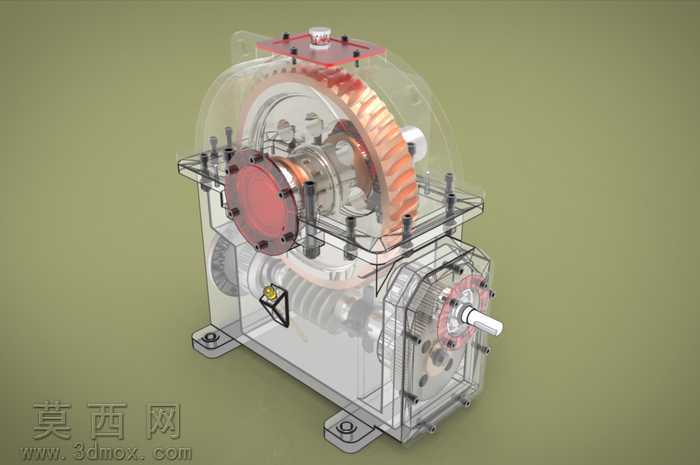

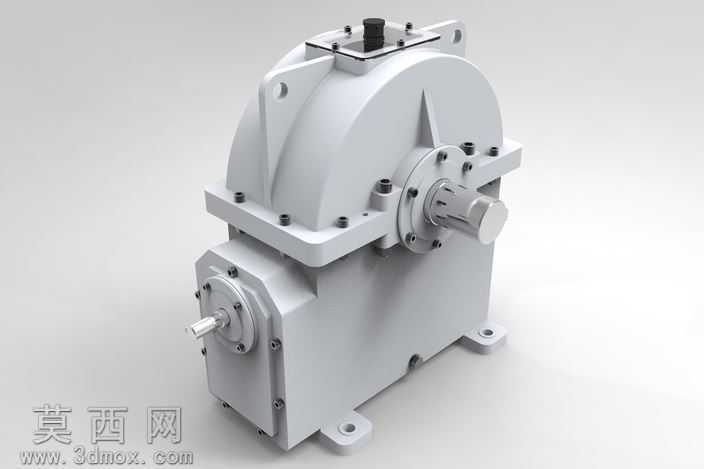

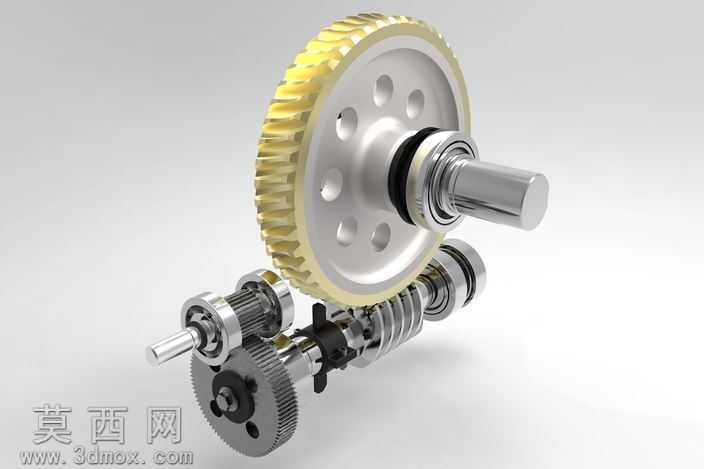

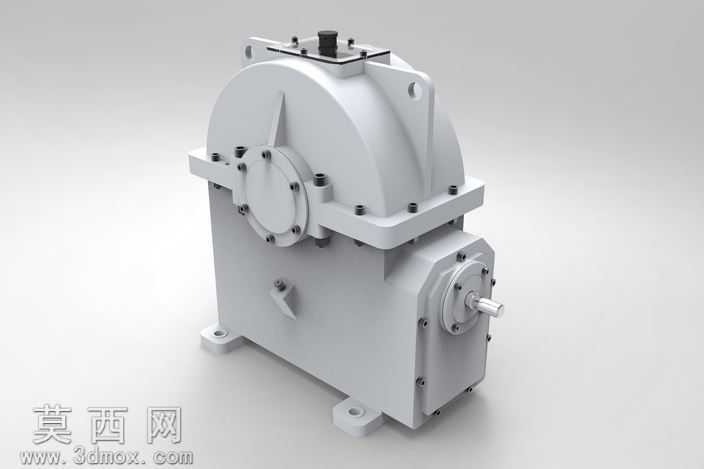

本作品为圆柱蜗杆齿轮减速机三维设计成果，建模阶段采用自底向上的装配设计思路，先逐一完成蜗杆、蜗轮、传动轴、箱体、端盖、密封件、紧固件、油标、透气塞等全部零部件的独立建模，严格遵循机械设计规范设定各零件的尺寸公差与配合关系，确保各部件装配后无干涉、传动路径通顺。渲染环节采用半透明箱体材质搭配金属质感传动件的表现方案，将铸铁材质的减速机箱体外罩设置为高透亚克力质感，既完整保留了箱体的安装脚、连接法兰、观察窗、油位检测位等外部结构特征，又能清晰展现内部的传动啮合结构；内部的蜗轮采用铜合金材质表现，还原蜗轮耐磨减摩的材质特性，蜗杆、传动轴、轴承等部件采用调质钢金属质感，端盖、密封件采用对应工程材质的哑光质感，紧固件做发黑处理的深色金属表现，不同材质的区分让整体结构层级清晰直观。结构设计上，该减速机采用一级圆柱蜗杆传动搭配齿轮传动的组合结构，齿轮比率设定为3.15，蜗轮比率设定为12.50，可实现大传动比的减速输出，同时具备反向自锁的传动特性；箱体采用剖分式结构设计，方便内部零部件的装配与后期维护，输入输出轴端均设置有密封结构与支撑轴承，保证传动过程的稳定性与密封性，顶部设置透气塞平衡箱体内外气压，侧面设置油标可实时观察箱内润滑油液位，底部安装脚预留螺栓固定孔位，可直接适配配套设备的安装需求。设计过程中重点校核了蜗杆与蜗轮的啮合中心距、齿面接触强度、轴系的抗弯强度，确保传动过程中载荷分布均匀，运行平稳噪音低，可广泛适配中小功率的传动减速场景，整体建模精度满足工程装配、运动仿真、结构展示的多场景使用需求，透明化的渲染方案也让该模型可直接用于机械原理教学、产品结构展示等场景。
