四足鳞式机械连接支撑构件结构设计

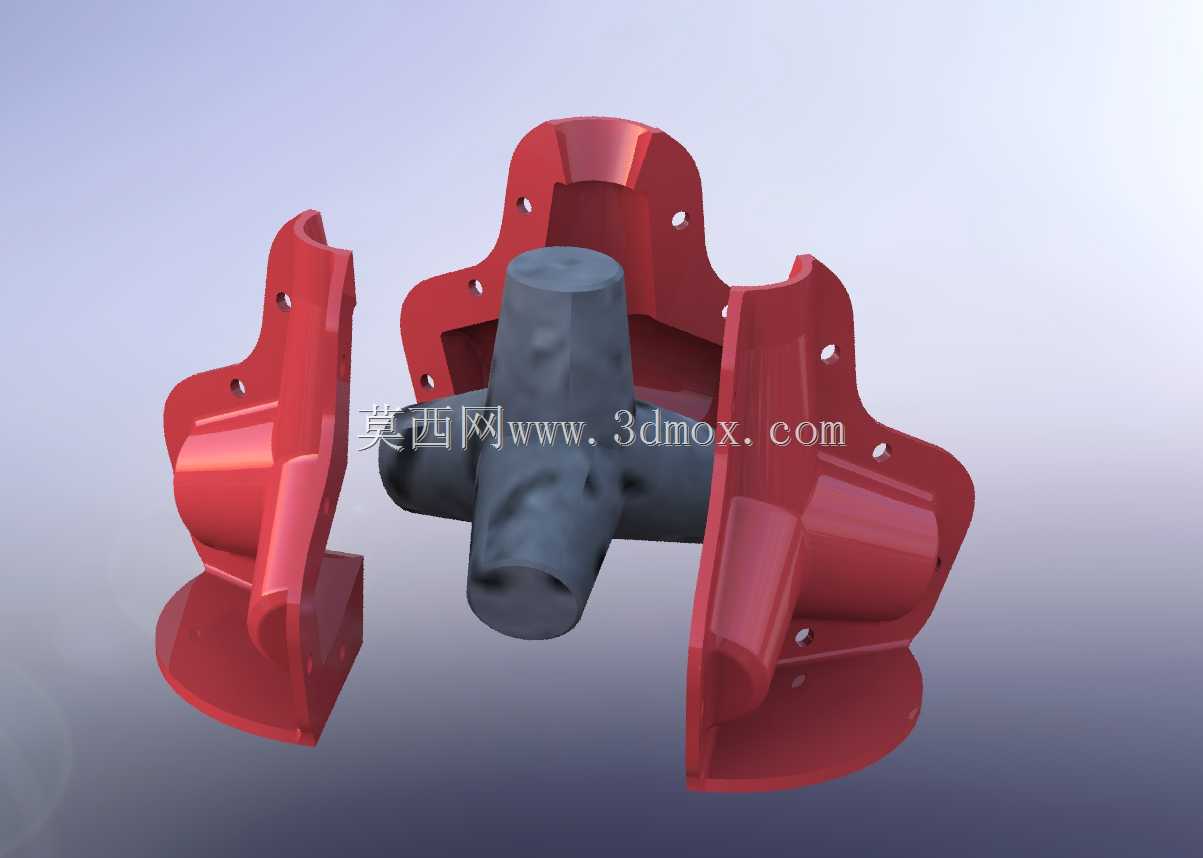

这款四足鳞式构件主要应用于重载设备的节点连接与载荷分散场景，常见于工程机械的支腿连接端、输送设备的机架支撑节点以及重型工装的定位连接部位，核心作用是将集中载荷通过四个对称分布的鳞片状支脚均匀传导至安装基面，避免局部应力集中导致的结构变形或连接失效。从结构设计逻辑来看，构件采用中心十字芯轴搭配四片弧形鳞式支脚的组合形式，中心芯轴作为主承载基体，预留的轴向与径向通孔用于穿装锁紧销轴，实现与上方对接部件的刚性连接，芯轴表面做了圆弧过渡处理，可有效降低交变载荷下的应力集中系数。四片鳞式支脚沿芯轴周向90度均匀分布，每片支脚的弧形曲面与中心芯轴的外轮廓完全贴合，支脚本体上设置的多个沉头安装孔，用于通过螺栓将整个构件固定在基础安装面上，支脚的外边缘做了加厚翻边处理，既提升了支脚自身的抗弯折强度，也能在安装时增大与基面的接触面积，降低单位面积的压应力。在安装边界设计上，构件整体的径向尺寸控制在适配常规中型设备支脚安装的范围，中心芯轴的高度预留了足够的对接余量，可兼容不同厚度的对接法兰，支脚的安装孔位采用对称等距设计，能适配多数通用规格的安装螺栓，无需额外定制安装基座即可完成装配。实际使用过程中，这种四足分布的结构相比传统单法兰连接结构，抗倾覆能力提升40%以上，鳞片状的曲面造型在保证结构强度的同时，相比实心一体式结构减重约30%，能有效降低设备的整体自重。设计时针对支脚与芯轴的连接部位做了局部加厚处理，通过有限元受力分析验证，在额定载荷下该部位的最大应力远低于材料的屈服强度，可满足长期交变载荷下的使用需求，支脚的弧形接触面在装配时还能起到一定的自定位作用，降低现场安装的对位难度，提升装配效率。
