可调式压紧手钳结构三维数模

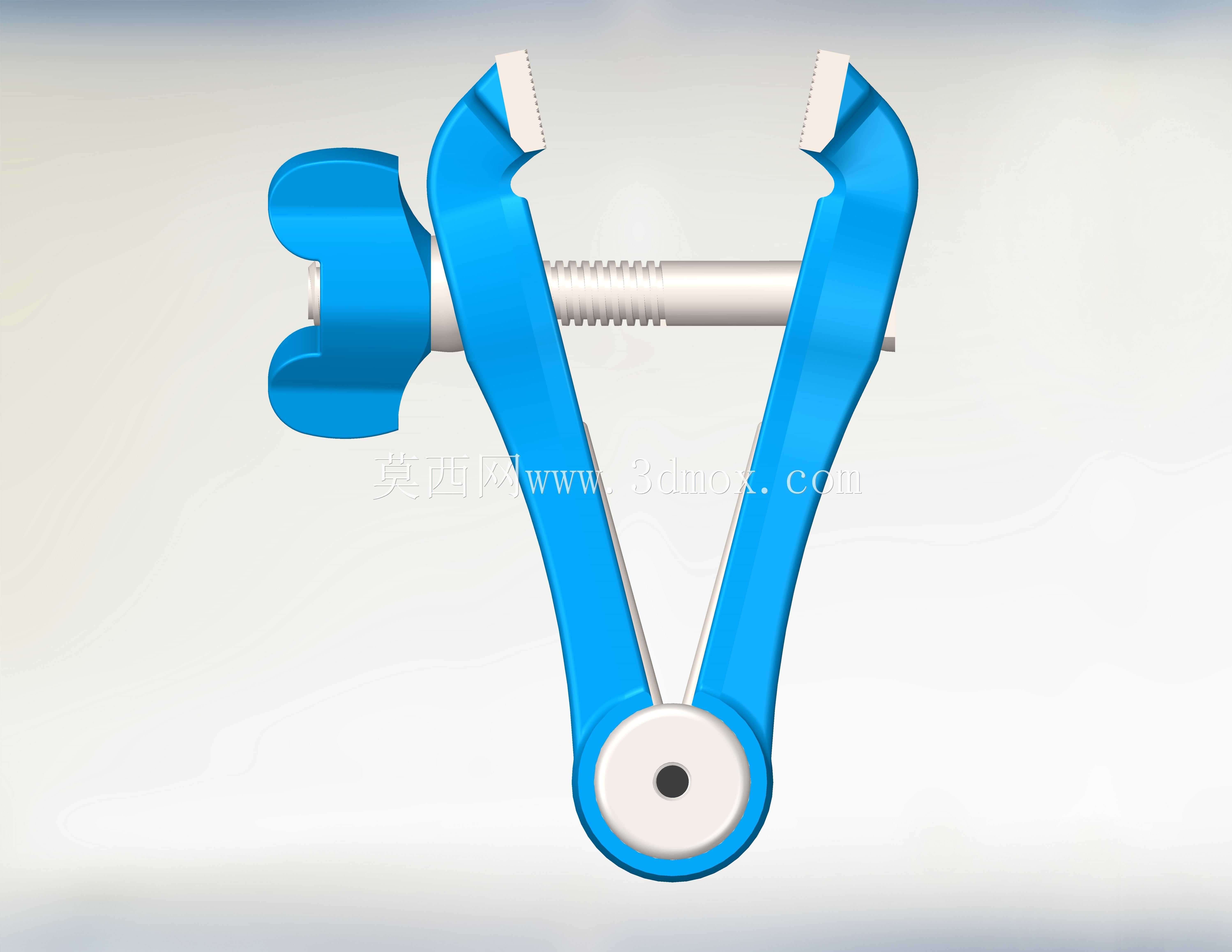

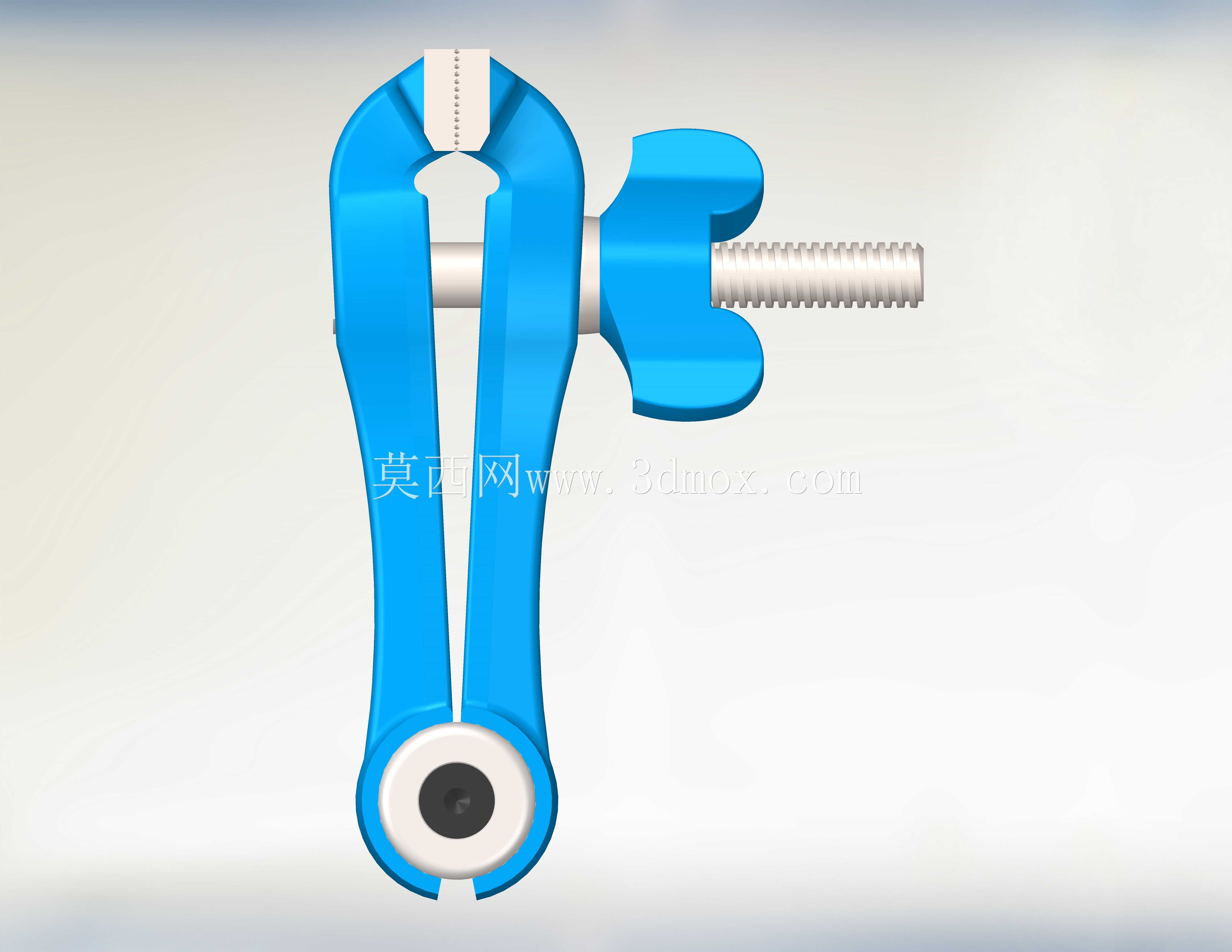

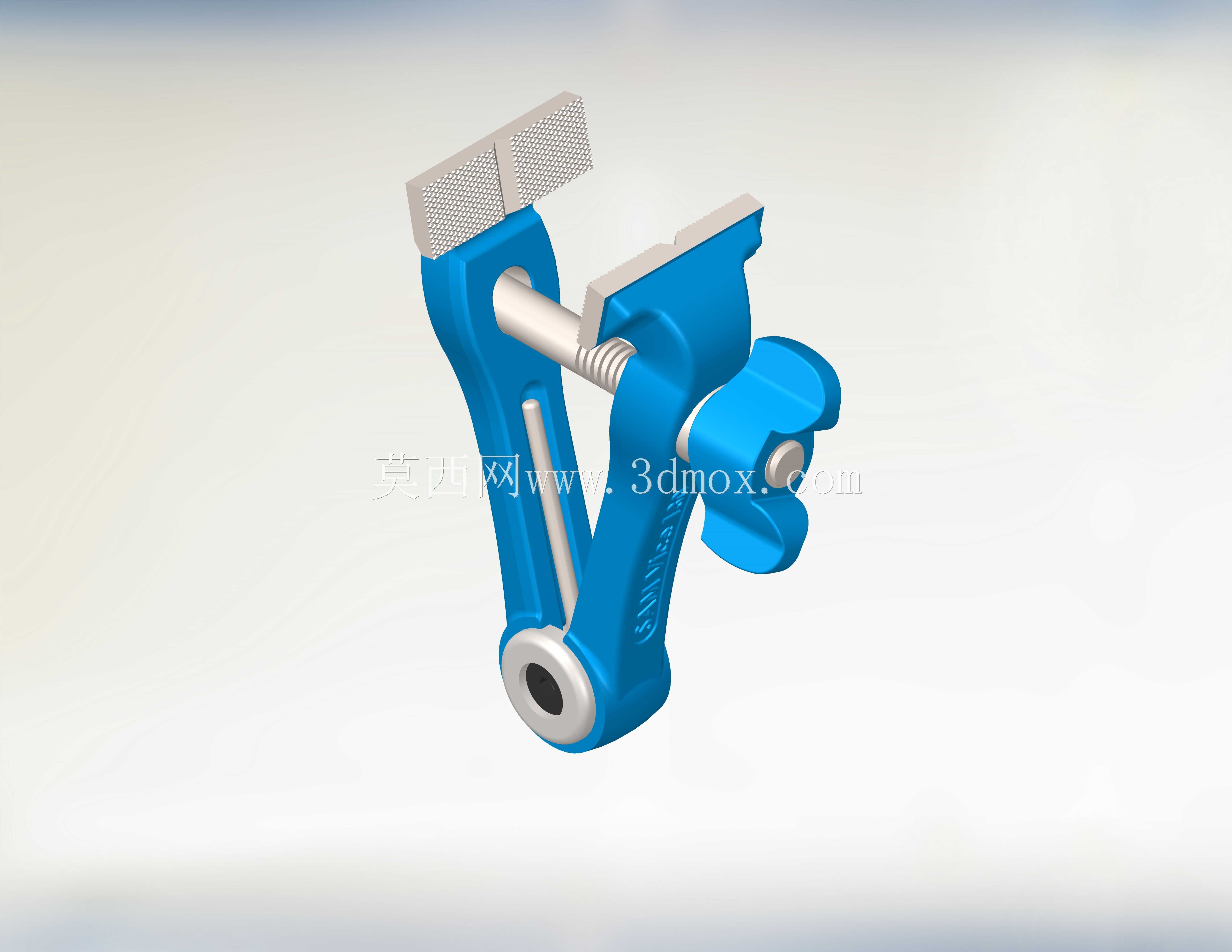

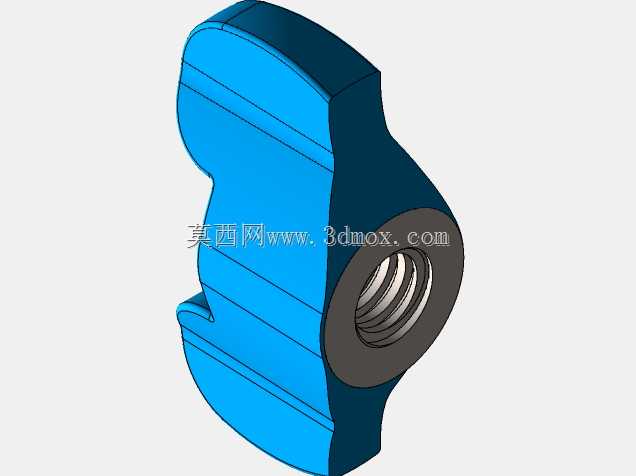

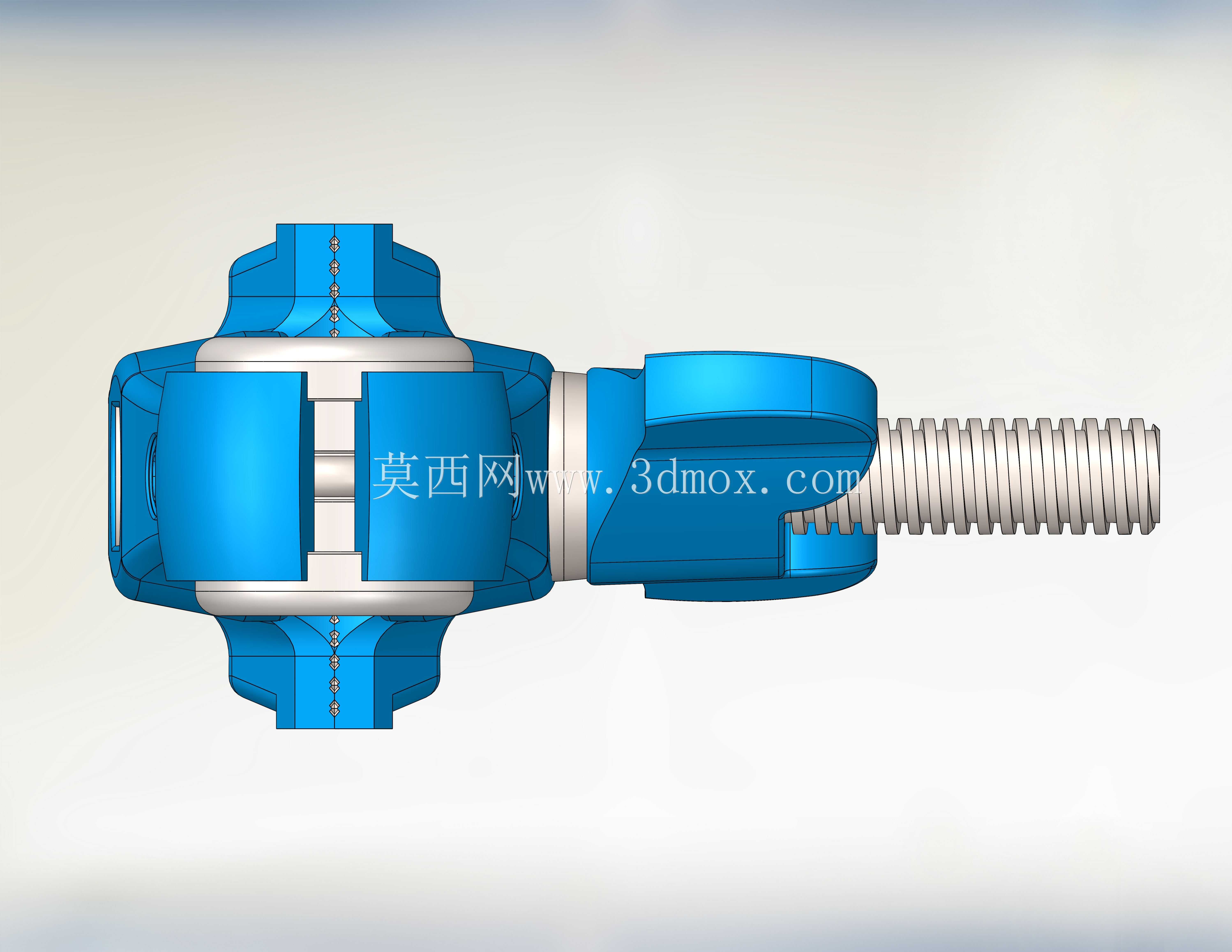

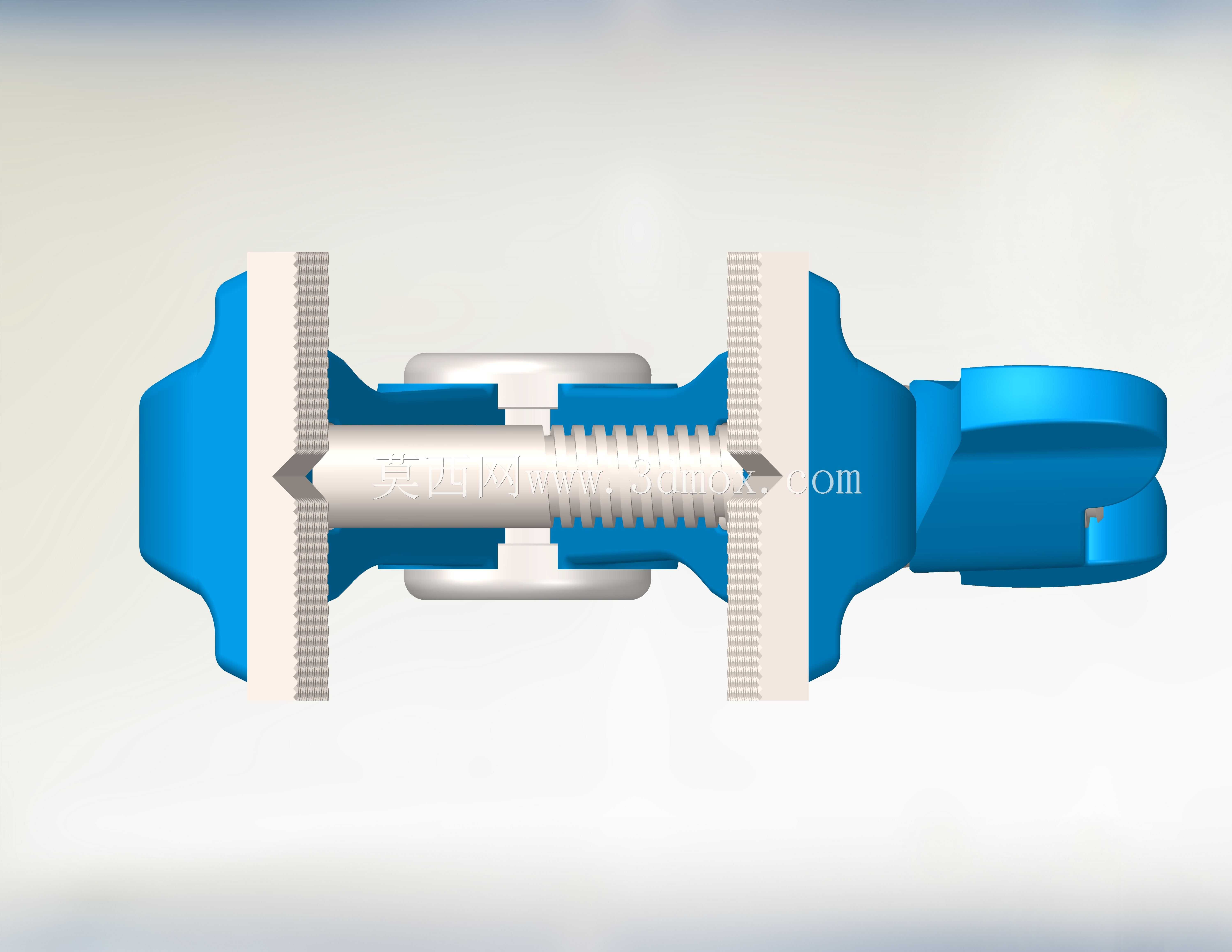

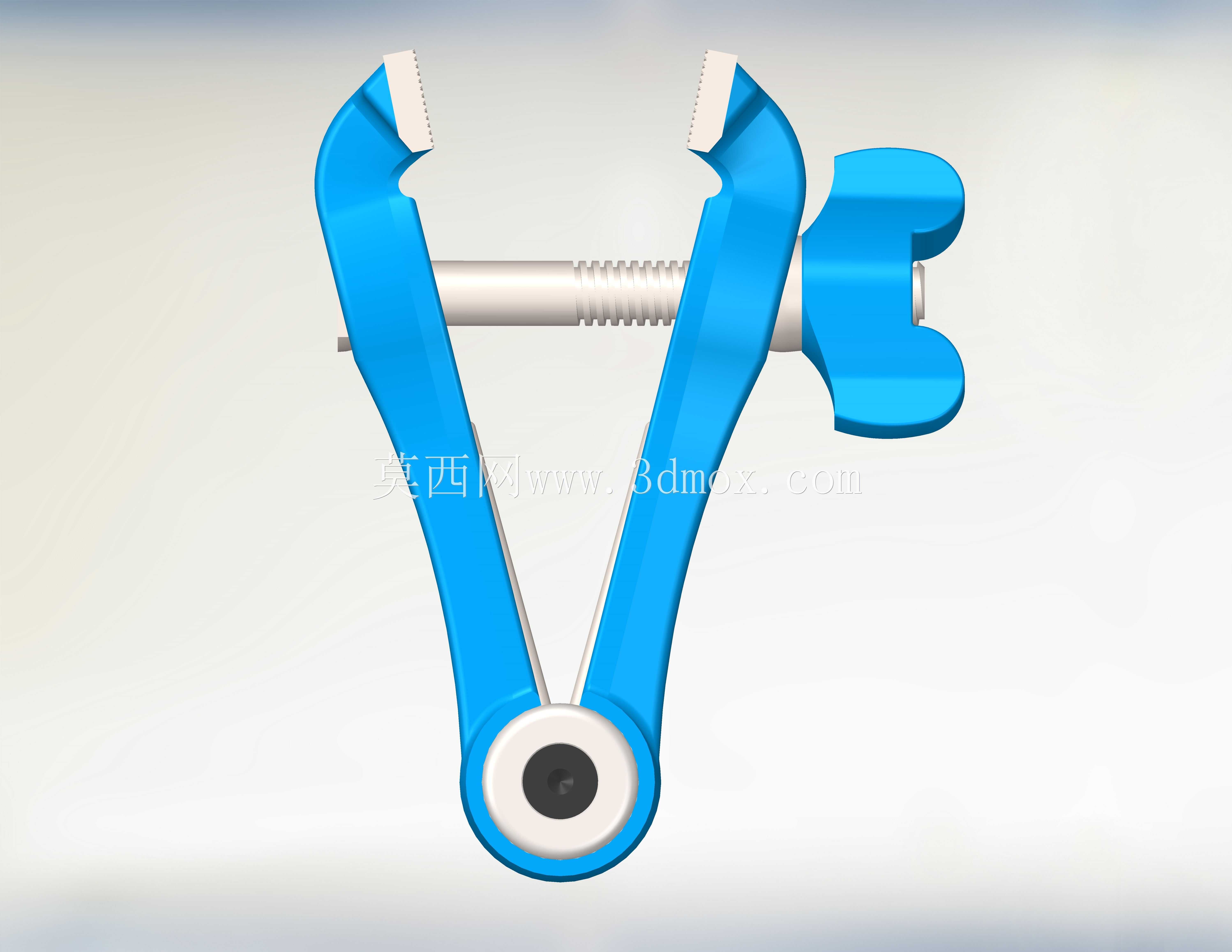

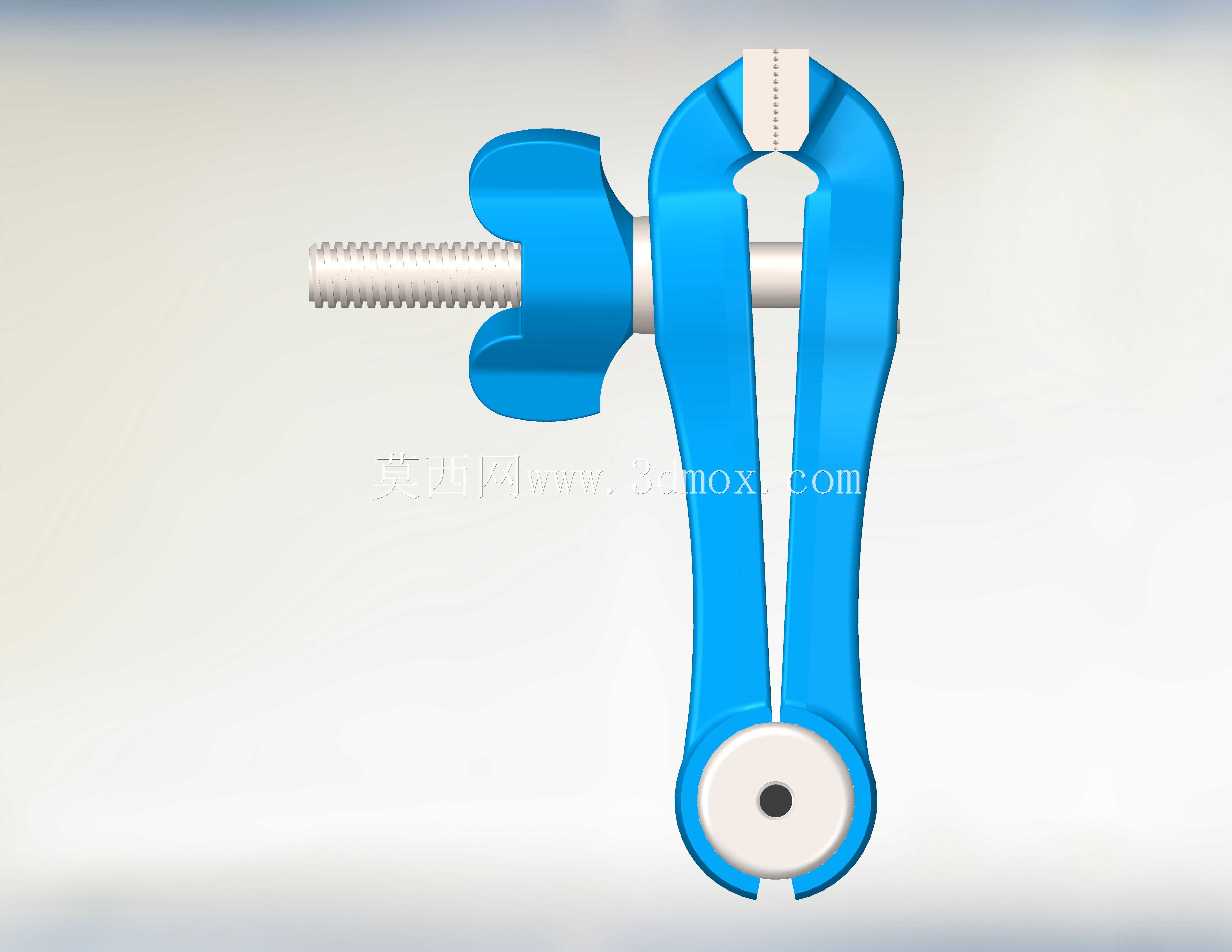

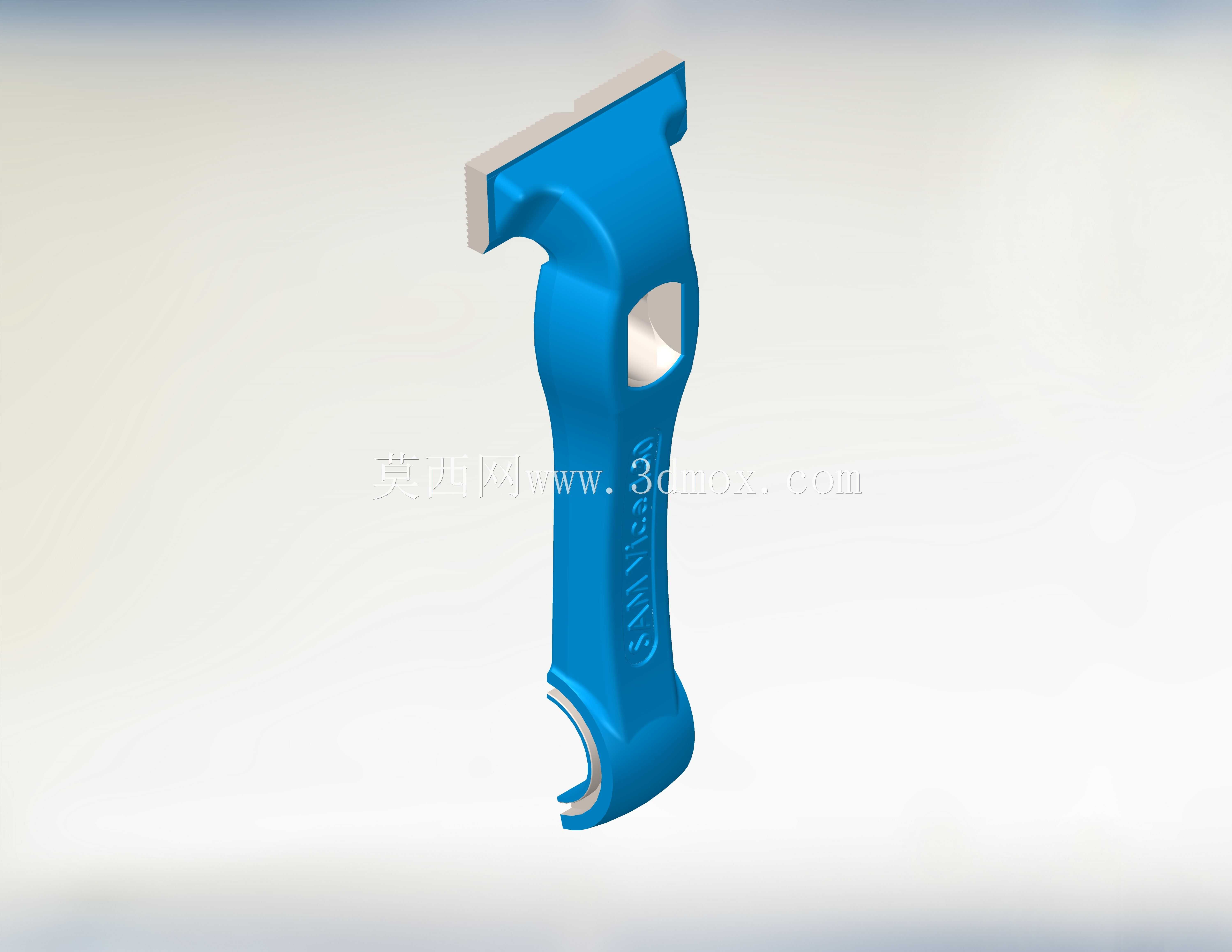

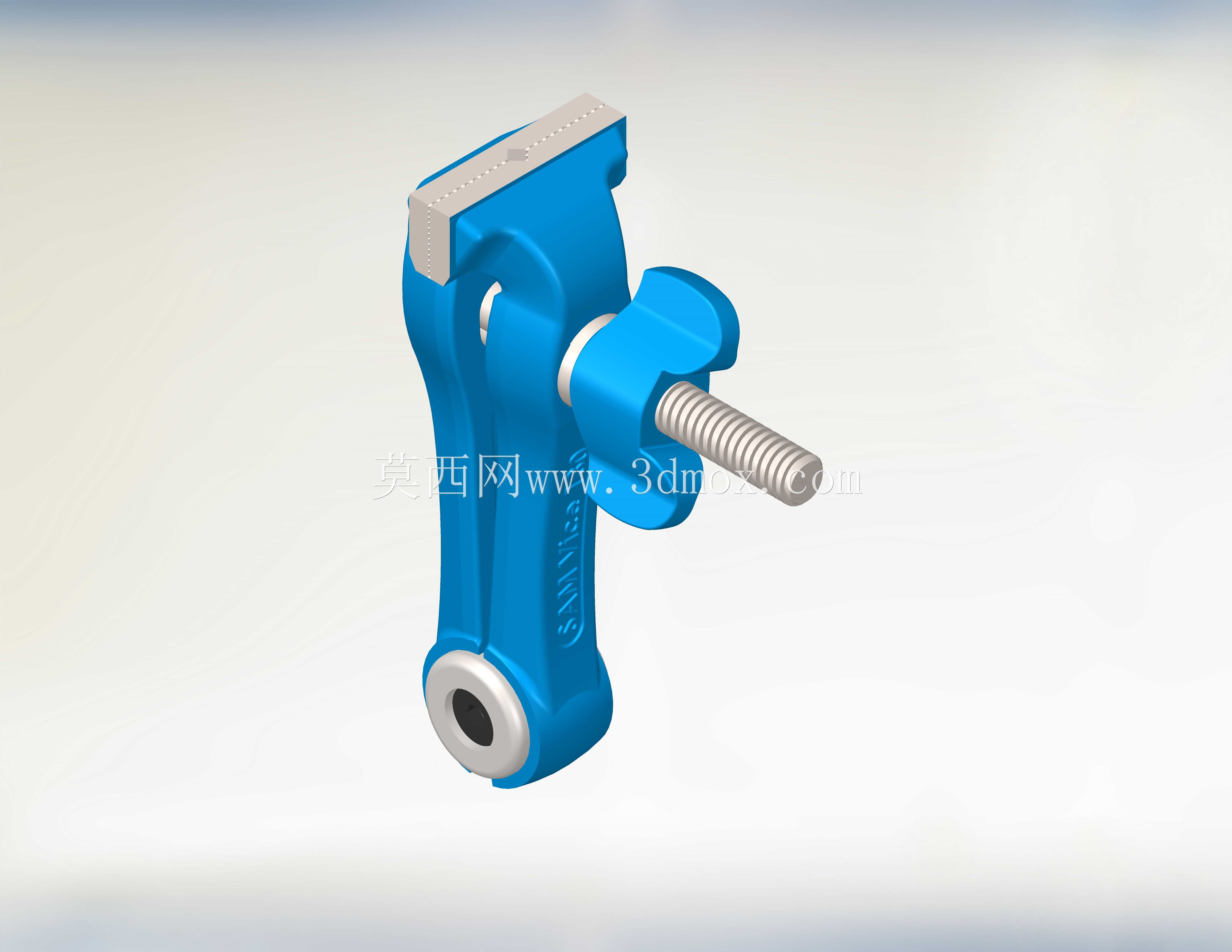

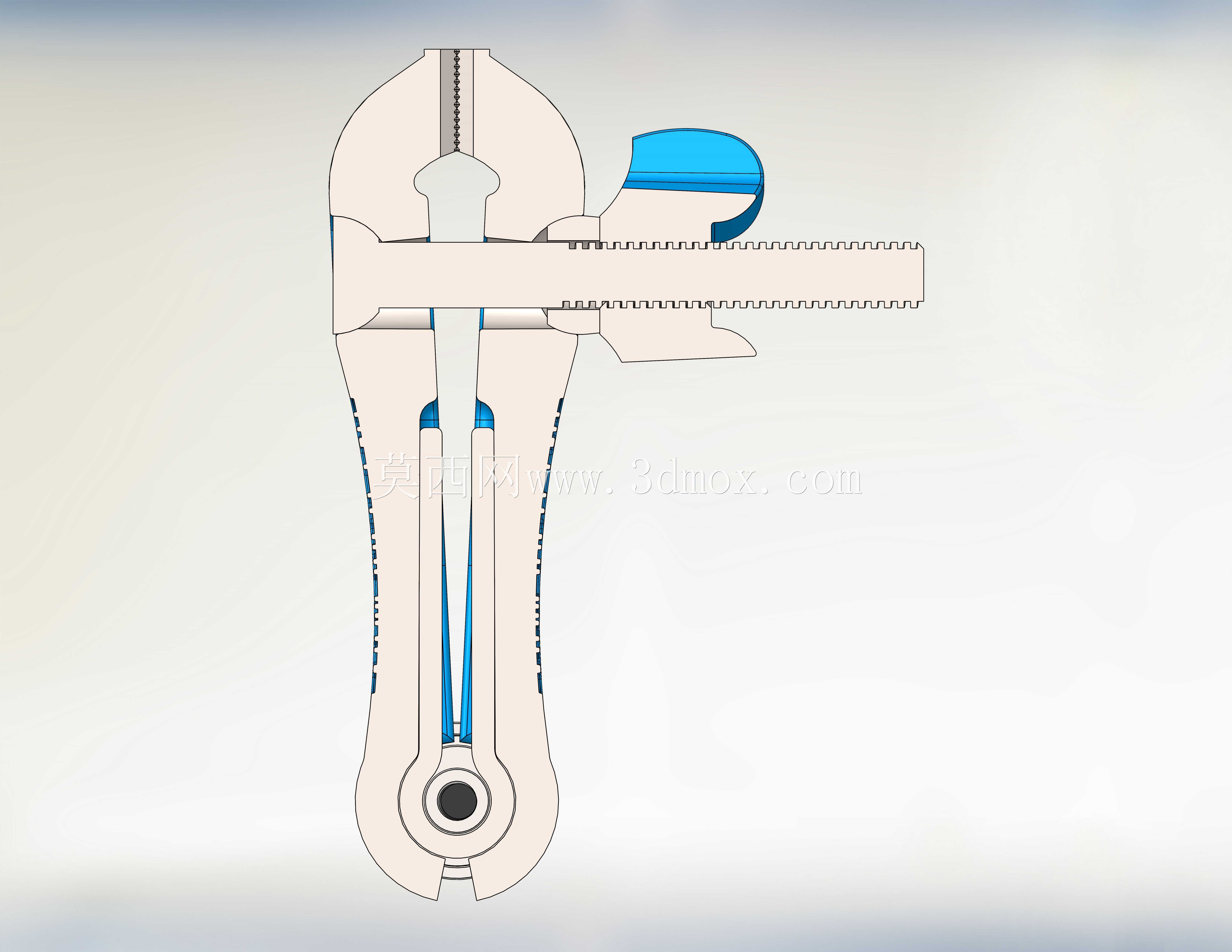

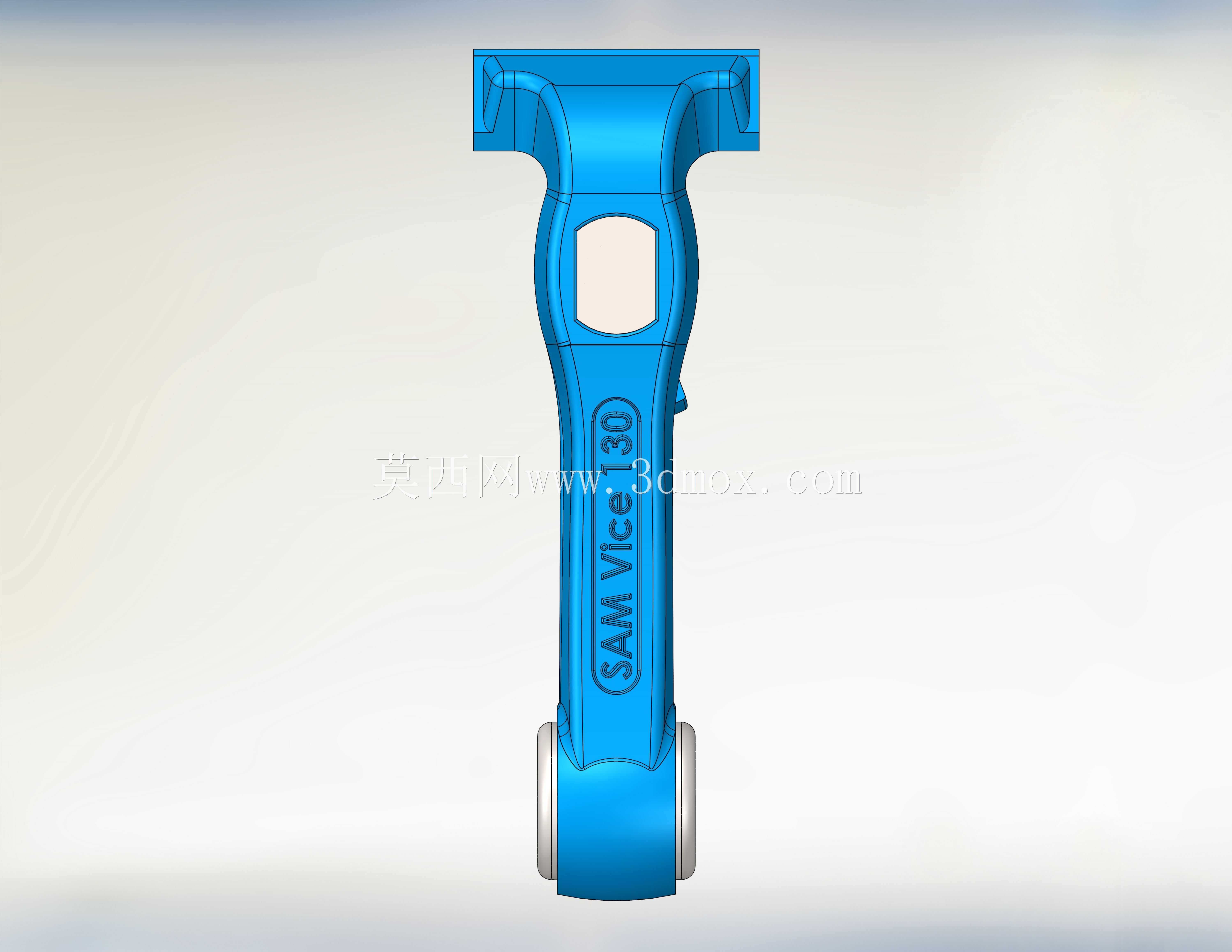

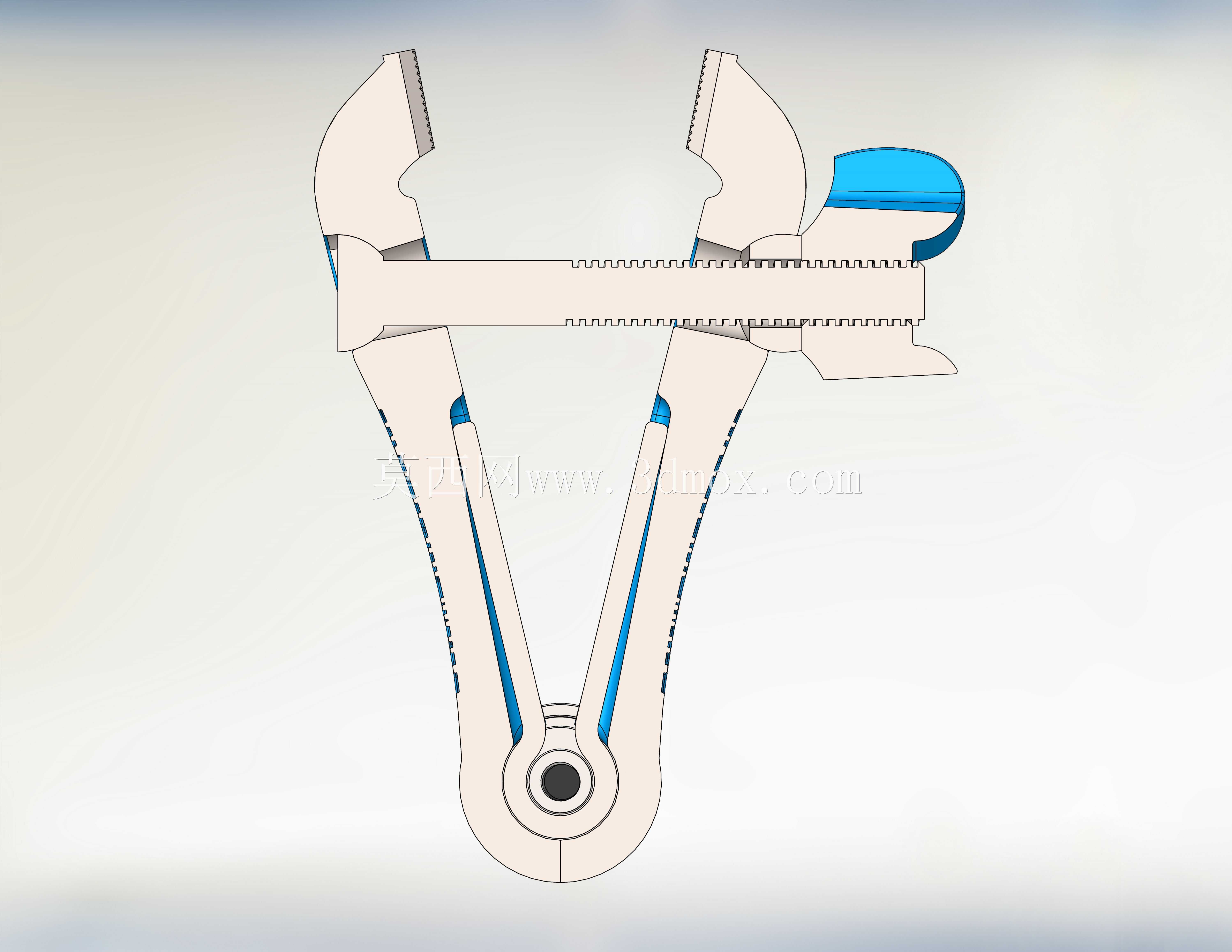

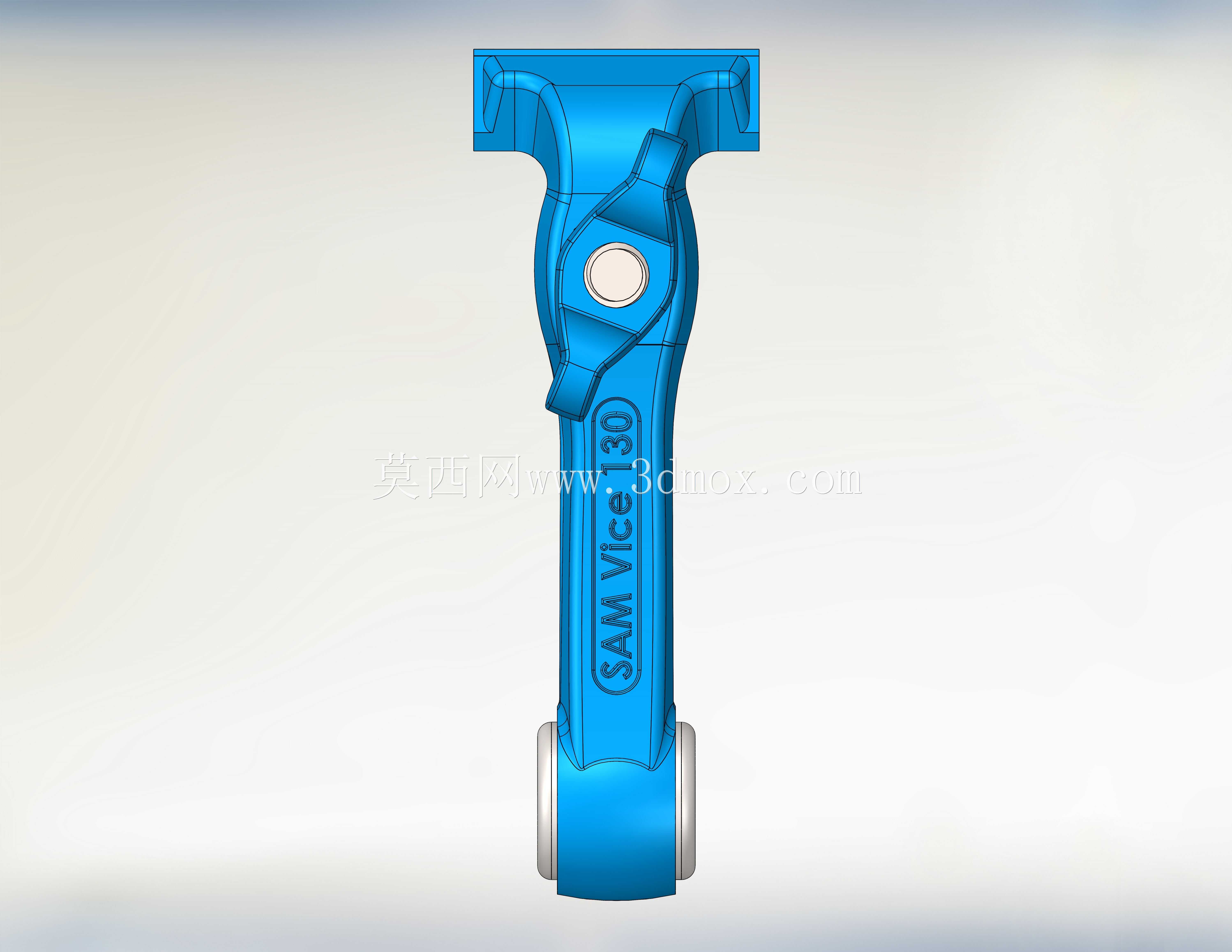

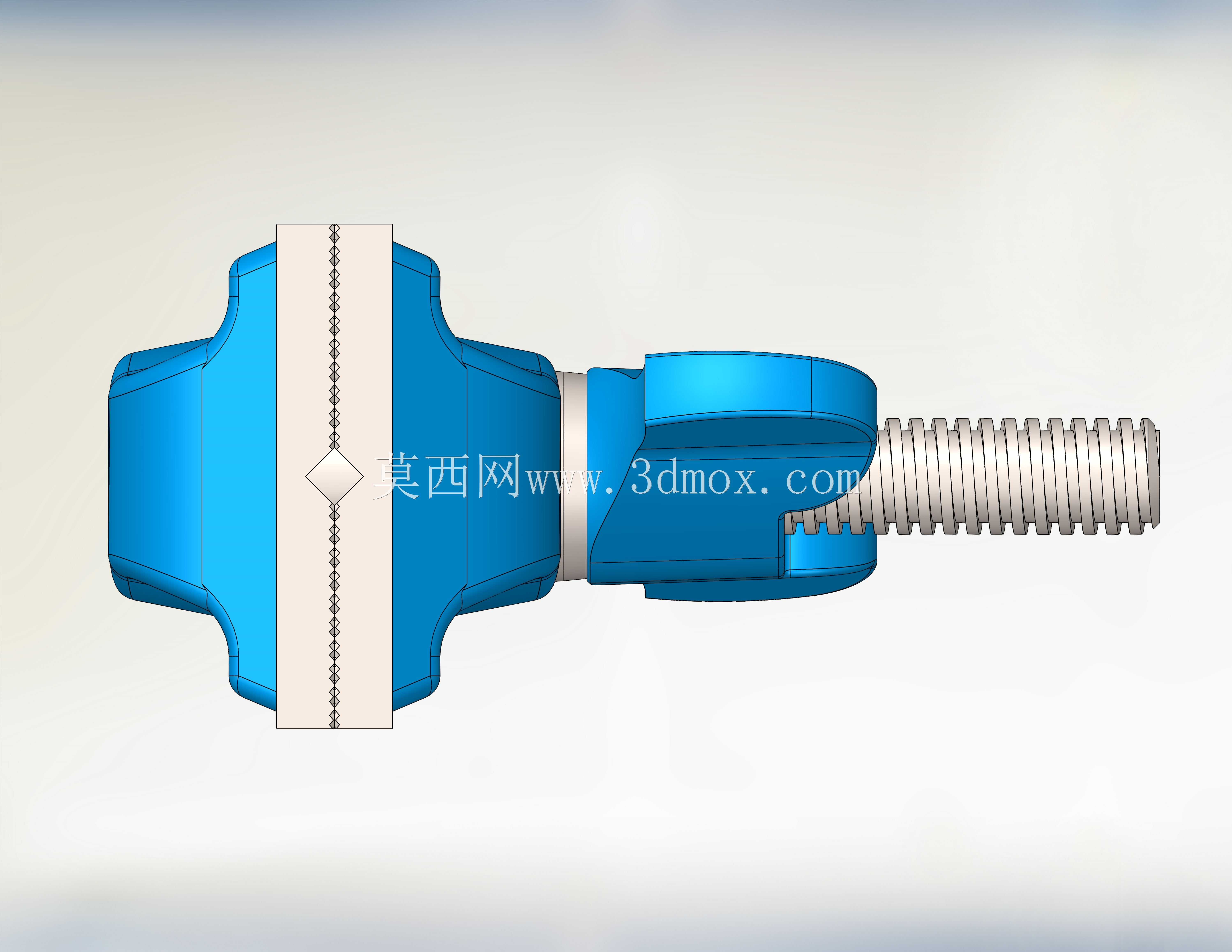

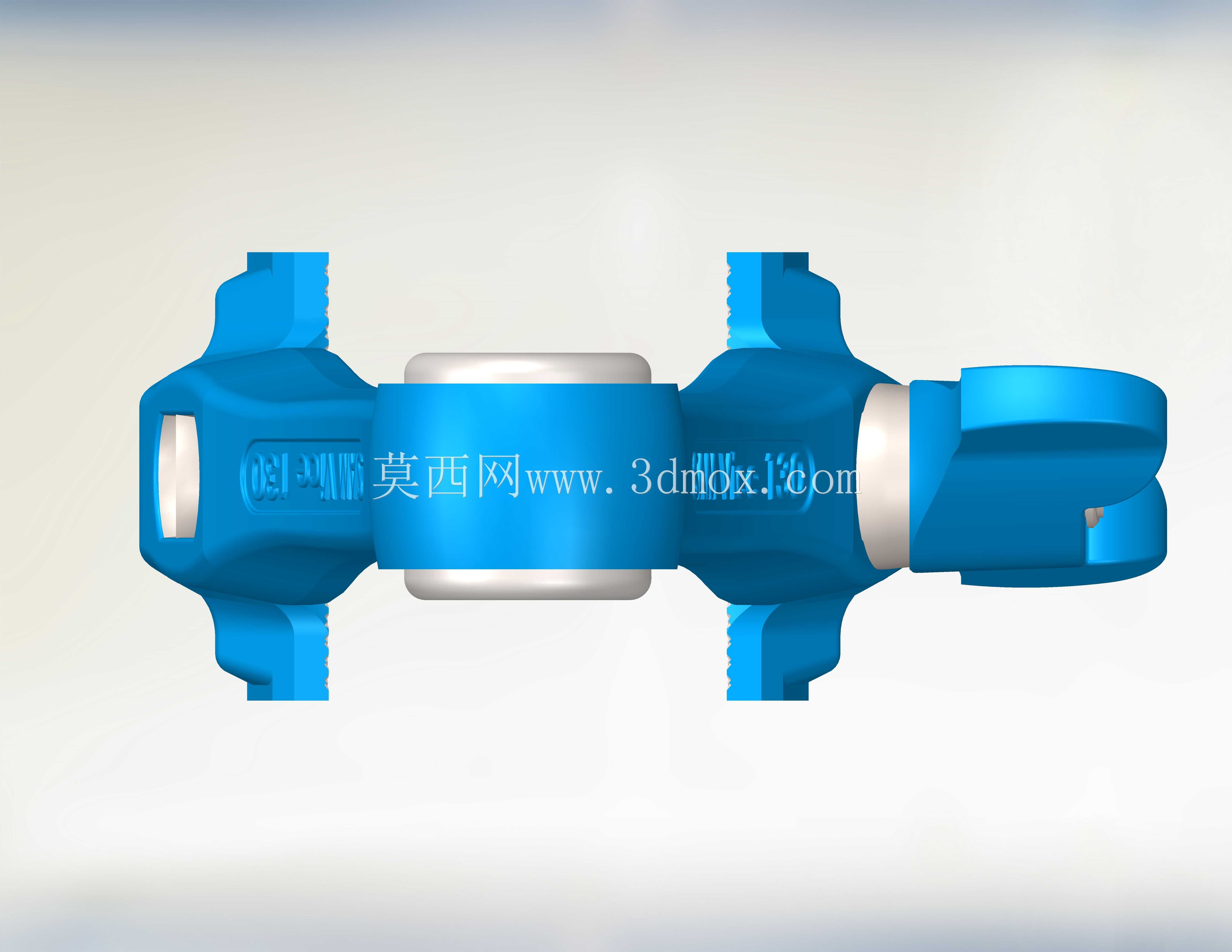

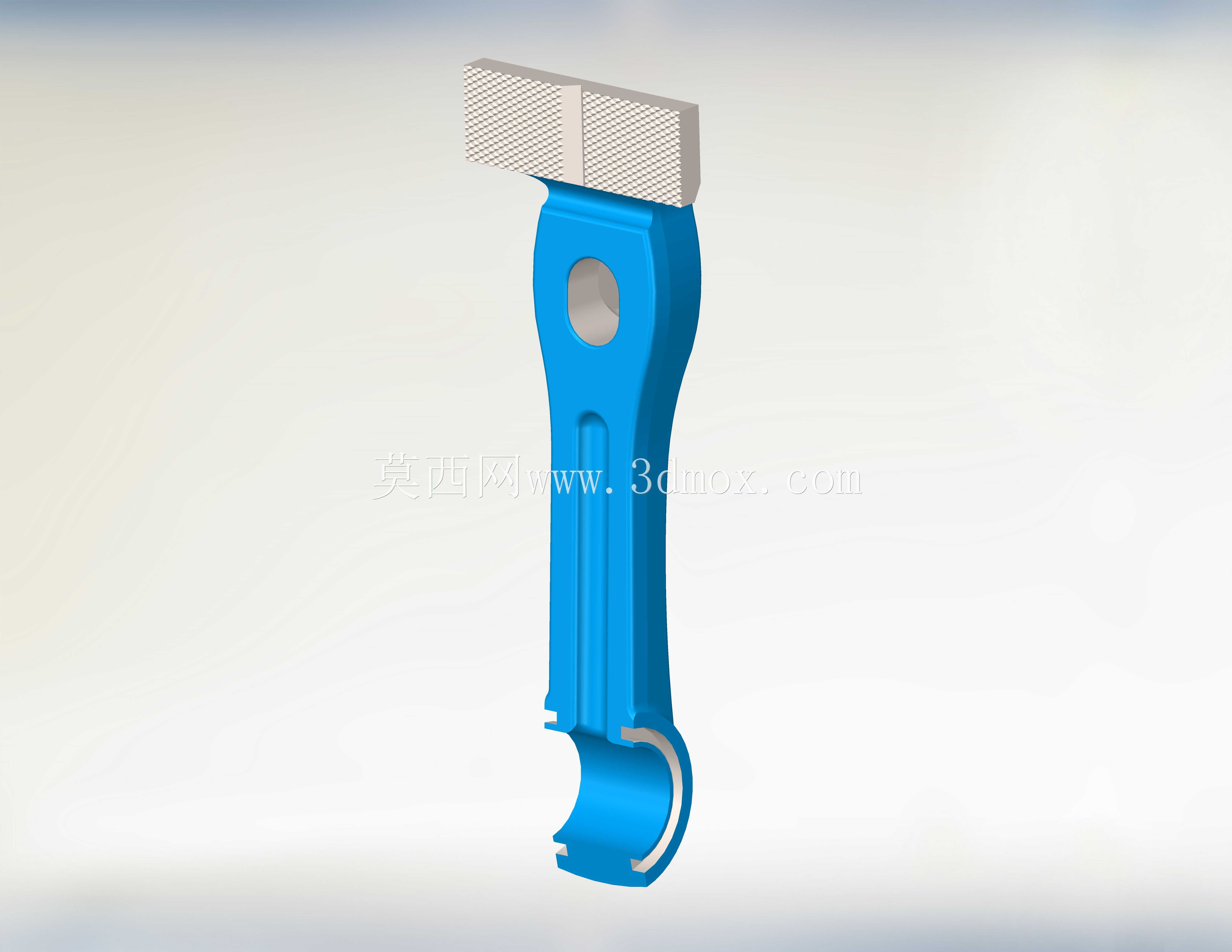

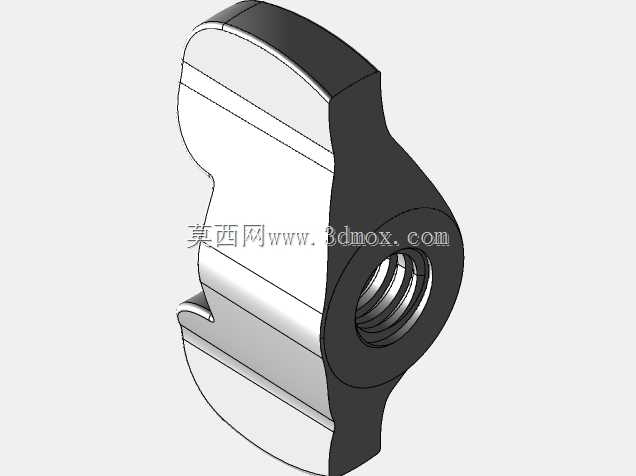

这款手钳属于手动夹持类工装配件，在机加工工位、装配流水线、五金维修场景中应用广泛，可替代传统大力钳完成小尺寸工件的定位夹持、临时固定作业，尤其适合钣金修配、线束压接、小件焊接定位等需要持续施加夹紧力的操作场景，能避免操作人员长时间手持施力造成的疲劳，也可作为工装辅具搭配台架完成多工序的工件固定。从结构设计来看，整体采用杠杆加螺旋进给的复合施力结构，钳身主体为一体式铸钢构型的受力主体，铰接孔位于钳身下端，作为整个夹持动作的旋转支点，铰接位置设计有衬套安装位，可加装耐磨铜套降低反复开合带来的磨损，延长工具使用寿命。钳口部分分为固定钳口与活动钳口两段，固定钳口与钳身一体成型，活动钳口通过梯形螺纹螺杆与钳身连接，旋转侧面的星形旋钮即可带动螺杆进给，调整钳口开合幅度，适配不同厚度的被夹持工件，钳口咬合面设计有网纹滚花结构，可大幅提升接触摩擦力，避免夹持过程中工件滑脱，即使是表面光滑的金属件、塑料件也能获得稳定的夹持效果。从安装与尺寸边界来看，该手钳闭合状态下整体长度控制在150毫米级，最大开口量可覆盖40毫米厚度的工件，钳身最大宽度不超过60毫米，铰接孔内径为标准8毫米规格，既可以手持操作，也可通过铰接孔配合固定螺栓安装在专用工装架上，作为快速压紧机构使用。设计过程中重点优化了力臂比例，握持端到铰接点的力臂长度是钳口端力臂的3倍以上，配合螺旋进给的自锁特性，操作人员仅需施加较小的力在旋钮上，即可在钳口位置产生数百牛的夹紧力，且螺纹结构具备自锁能力，夹持状态下不会因为工件振动出现松脱，无需额外增加锁止结构。钳身侧面设计有减重凹槽，在保证整体结构强度的前提下降低了工具自重，长时间手持操作也不会产生过重的负荷，活动钳口与螺杆的连接位置设计有防脱结构，避免螺杆旋出最大行程时出现零件脱落的问题，所有棱边均做了倒圆角处理，去除加工毛刺，避免操作过程中划伤操作人员。
