机械安装基准定位底块结构设计

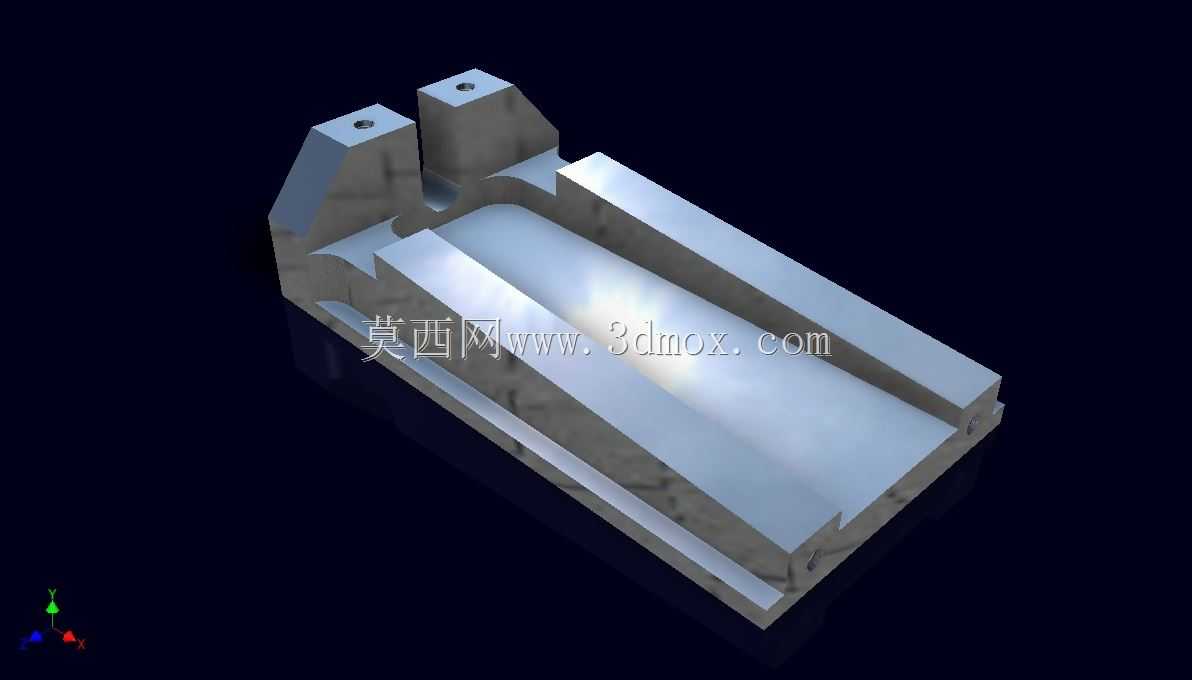

这类底块在工装夹具、非标自动化设备的装配环节中承担核心定位基准作用，多数时候作为整套工装的底部承载构件，直接安装在设备工作台面或者型材机架的基准面上，为上方的定位组件、夹紧单元、执行机构提供统一的安装基准与承载支撑。从结构设计来看，该底块采用一体化铣削成型的结构，主体设置有通长的导向槽结构，槽体两侧的平行面经过精加工处理，可作为滑动组件的移动导向面，保证配套滑动件运行时的直线度公差要求；底块上部设置两个带安装孔的凸台结构，凸台端面与底块底面的平行度经过严格管控，可用于安装限位挡块、检测元件或者压紧组件，安装孔采用沉孔设计，装配后螺栓头部不会突出凸台端面，避免干涉上方部件的运动轨迹。设计过程中优先考虑了安装边界的适配性，底块底面为完整的精加工平面，可直接贴合工作台T型槽面或者工装基板表面，无需额外加装调整垫铁即可保证初始安装水平度；底块的整体长宽比例适配常规小型工装的安装空间，两侧的斜向加强结构在不增加整体重量的前提下提升了构件的刚性，避免在长期承受夹紧反力或者设备运行振动时出现形变，导致定位精度偏移。在实际生产场景中，这类底块常应用于小型零件的铣加工工装、装配线的工件定位工位、检测设备的载具基座等场景，导向槽可兼容不同规格的滑块或者定位块调整位置，上部凸台的安装孔位预留了足够的调整余量，可根据不同的工件装夹需求更换上方的功能组件，无需重新加工底部基座，大幅降低工装改造成本与周期。结构设计时还考虑了加工工艺性，所有外部棱边均做了倒角处理，避免装配过程中划伤操作人员，同时去除铣削加工产生的毛刺；导向槽的根部设置有退刀槽结构，可在铣削加工时保证槽侧与槽底的垂直度，也能避免装配时因边角毛刺导致配合面无法完全贴合。底块的承载面厚度经过受力核算，在常规工装夹紧力作用下不会出现挠度变形，可长期保持基准面的精度稳定性，适合在批量生产的工位上长期使用，减少日常维护中基准校准的频次。
