彩虹色V形导轨双锥体重力运动演示装置

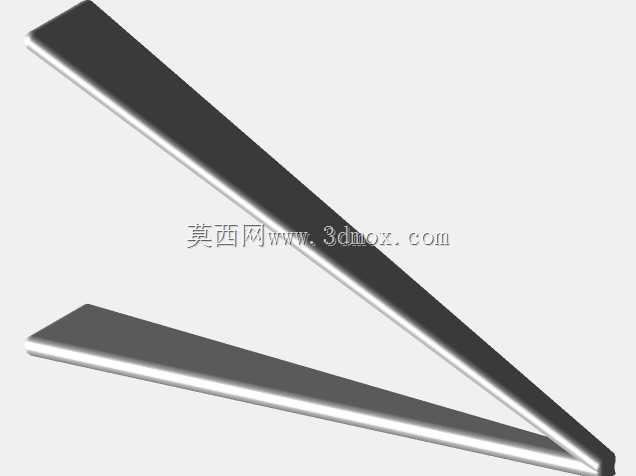

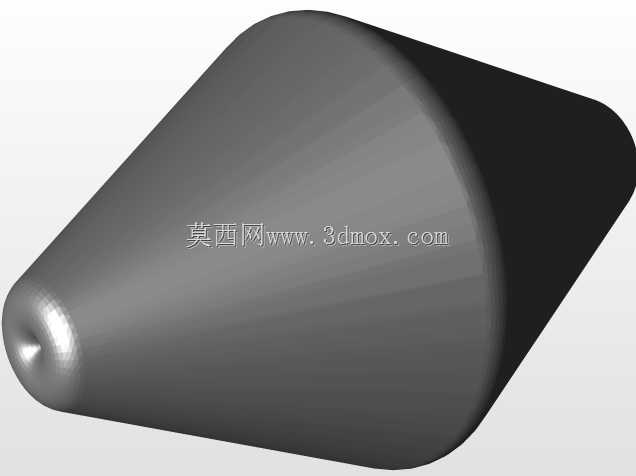

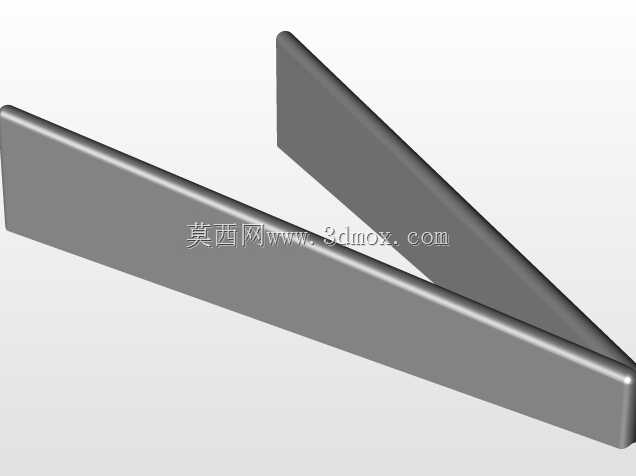

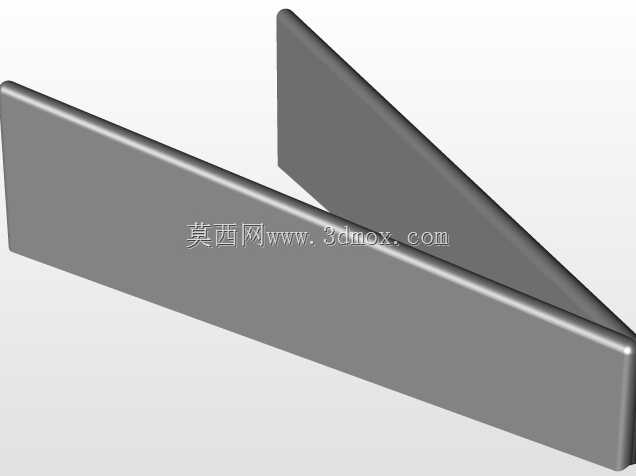

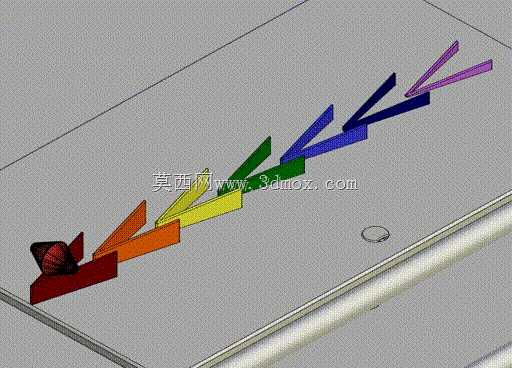

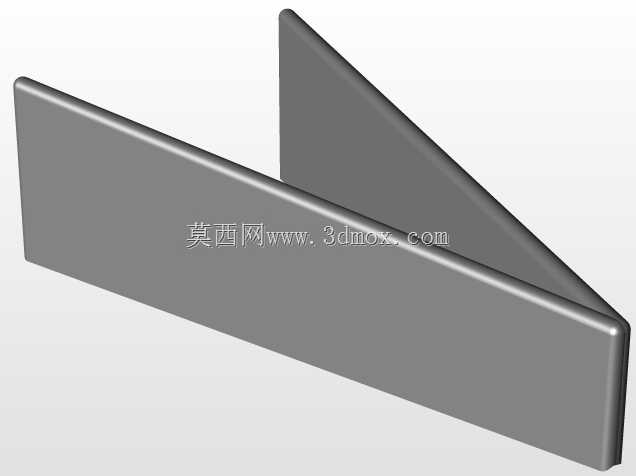

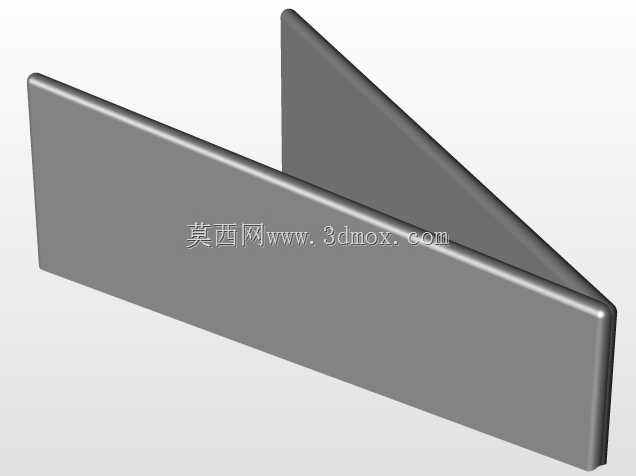

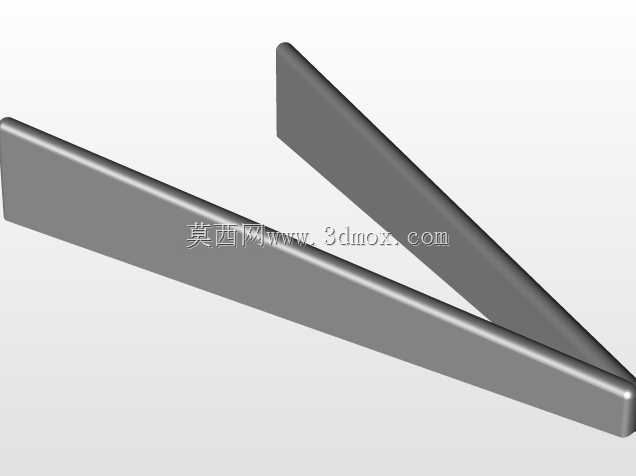

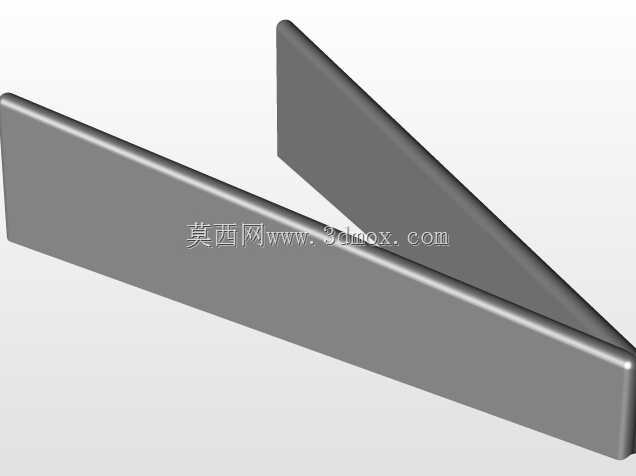

这套演示装置核心用于基础力学教学场景，可直观呈现刚体在重力场中的复合运动规律，帮助学习者打破“物体沿斜面必然下滑”的认知误区，理解重心变化与运动轨迹的耦合关系，常被应用于中学物理实验室、高校工程力学导论课堂、科普场馆互动展项中，也可作为机械原理入门的具象教学载体。装置主体由七组依次排布的V形支架导轨与一个双锥体重物构成，每组V形支架的开口宽度沿运动方向逐步增大，支架初始高度沿运动方向逐步降低，二者参数呈反比匹配，确保双锥体在滚动过程中，整体视觉上沿导轨向上行进，实则重心持续降低，完全符合重力做功的力学规律。设计阶段首先通过受力分析确定双锥体的锥角参数，结合V形导轨的夹角变化区间，计算出每一组支架的高度差与开口增量，避免双锥体在滚动过程中出现卡滞、侧翻或者提前滑落的问题；导轨表面做了平整化处理，减少滚动摩擦带来的能量损耗，让整个运动过程更流畅，运动时长控制在适合课堂演示观察的区间内。构件外观采用彩虹色分色处理，从起始端到末端依次为红、橙、黄、绿、蓝、靛、紫，既可以让观察者清晰区分每一段导轨的位置，直观判断双锥体的行进进度，也能提升装置的视觉辨识度，适配科普场景的展示需求。安装时需将整套导轨固定在水平基准台面上，通过底部微调结构保证导轨起始端与末端的水平度偏差在允许范围内，避免因台面倾斜导致运动轨迹偏移；双锥体的质心经过对中校准，确保其与几何中心重合，滚动过程中不会出现偏摆。整套装置没有额外的动力输入，完全依靠重力驱动实现运动，结构简单可靠，拆解后便于收纳搬运，既可以作为固定展项长期布置，也适合作为流动科普的携带教具，帮助学习者通过具象的运动现象理解抽象的力学原理，建立对重心、摩擦、刚体运动等基础概念的直观认知。
