多轴组合式直线运动驱动执行机构

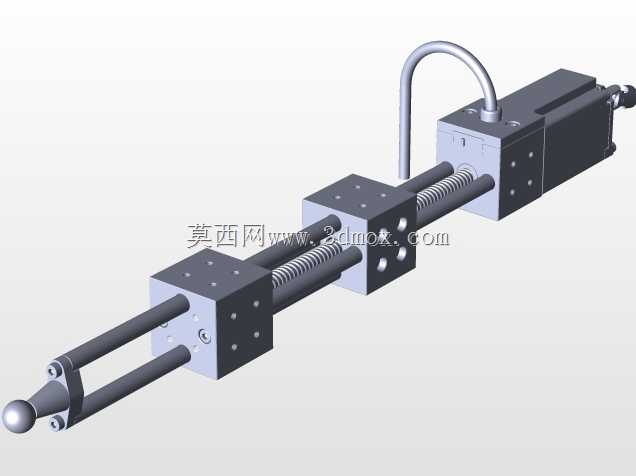

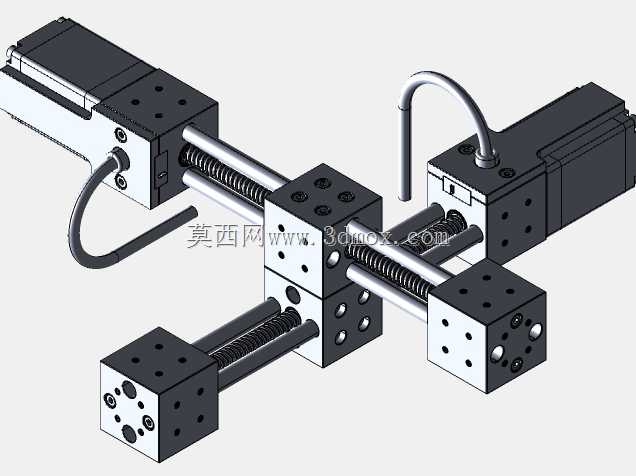

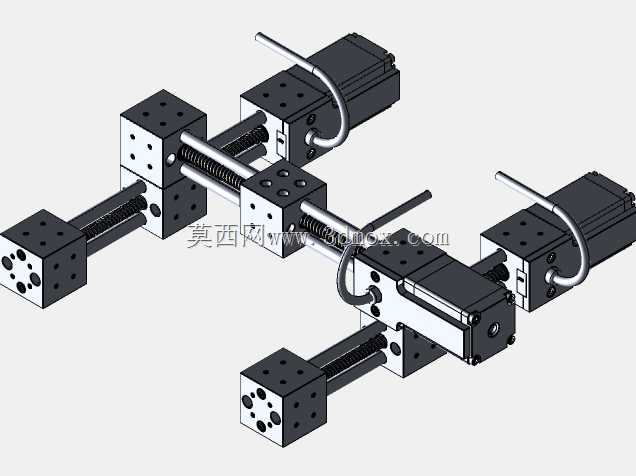

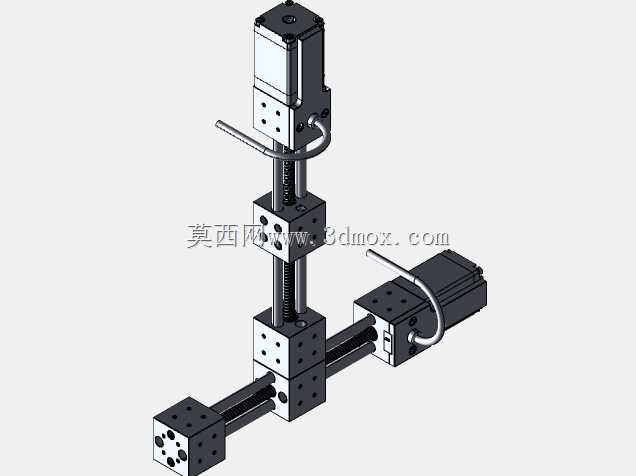

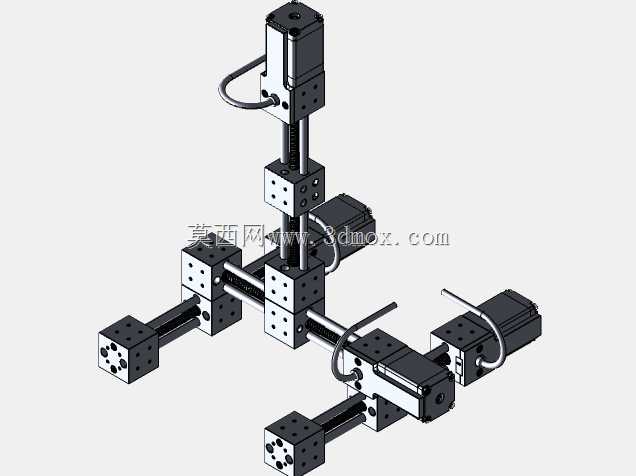

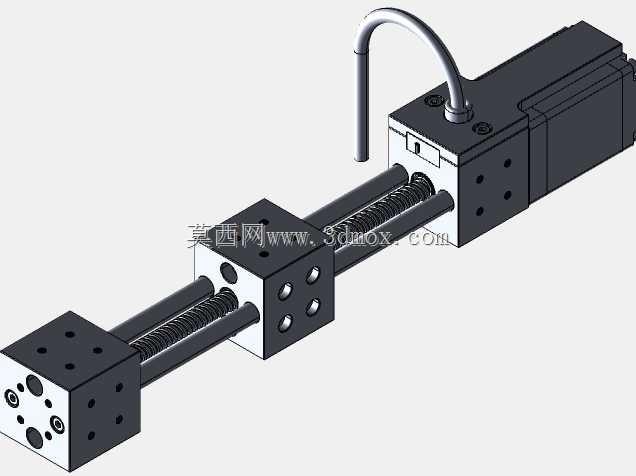

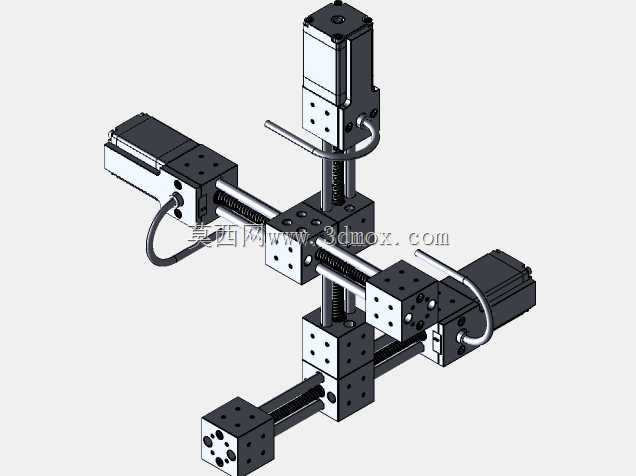

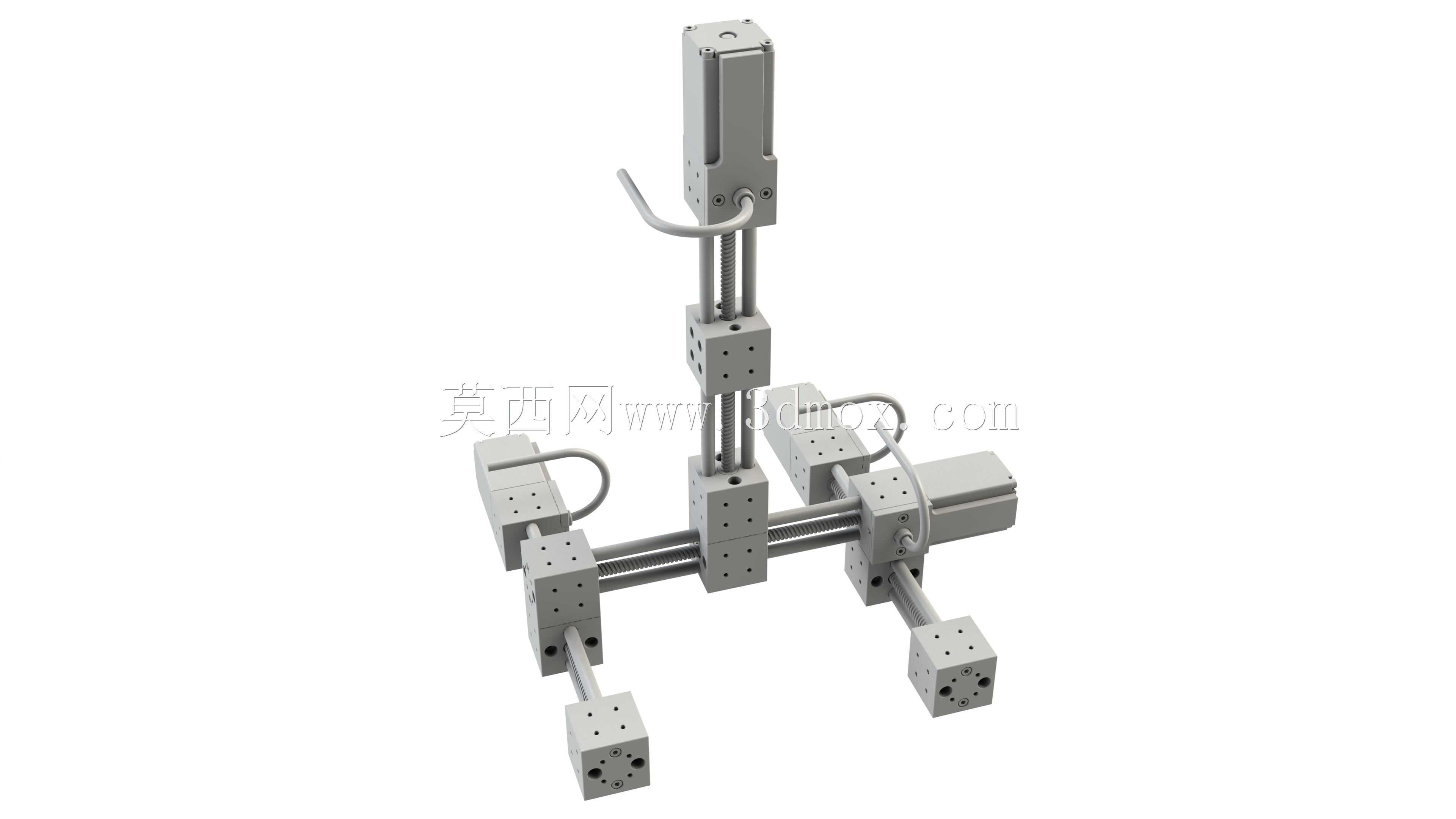

这套多轴组合的直线驱动执行结构，在非标自动化产线的工位移载、精密检测设备的探针进给、小型装配单元的工件推送场景中适配性极强，不同于单轴直驱的常规结构，它采用多组驱动单元十字交叉组合的布局，可同时覆盖X/Y/Z三个正交方向的直线动作输出，单组驱动单元的滑块安装面预留了标准的螺纹孔阵列，可直接搭载夹爪、吸盘、检测探头等末端执行件，无需额外设计转接板就能完成工位对接。从结构设计逻辑来看，每一组线性驱动单元都采用集成式的动力端布局，将驱动部件与丝杆传动副整合在同一根型材基座内，外侧的拖链走线槽直接固定在基座侧面，动力线缆与信号线缆可顺着拖链排布，避免多轴联动时线缆出现拉扯、缠绕的问题，滑块与导轨之间采用预压式装配设计，能消除运动反向间隙，在0.02mm级别的重复定位精度要求场景下可稳定运行，不会出现进给迟滞的问题。安装边界方面，单根驱动型材的截面尺寸适配常规工业铝型材的安装槽距，基座两端的固定孔位可直接与设备台架的铝型材横梁锁附，多轴交叉位置的连接块采用分体式锁紧结构，不需要拆解驱动单元本身就能调整各轴的相对安装位置，现场调试时可根据工位的实际行程需求，灵活调整各轴的有效行程范围，不需要重新加工定制连接结构。实际应用中，这类组合式驱动结构常被用在3C电子小件的分拣工位、实验室小型样本转移设备、LED灯珠的点胶工位中，相比采用直角坐标机器人的标准模组方案，它的结构更紧凑，单组驱动单元的自重更低，对台架的负载强度要求更小，在小行程、轻负载的高速往复运动场景下，动力响应速度更快，不会出现大模组惯量过高导致的启停抖动问题。设计时还在每一组驱动单元的两端预留了硬限位安装位，可直接加装行程开关做极限位置保护，避免调试过程中滑块超程脱出，驱动端的出线方向可根据安装方向做90度调整，不管是正装、侧装还是倒装在台架上，都能找到合适的走线方向，不会与周边的其他机构产生干涉。
