带防护壳体的机械式计数装置结构设计

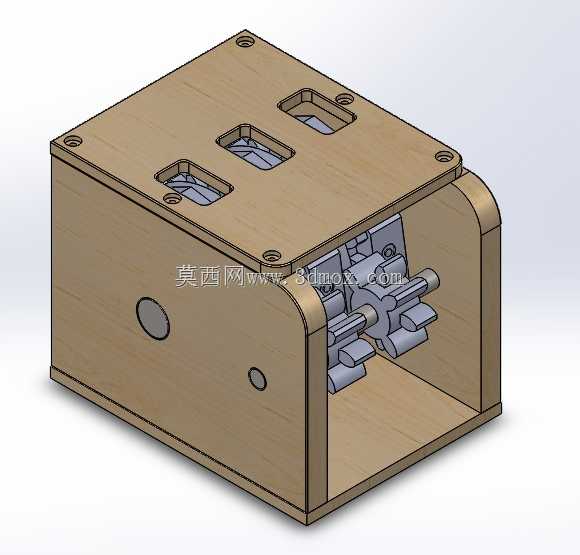

这类机械式计数装置常被集成在各类需要累计动作次数、行程频次的工业设备中，比如冲压设备的冲次计数、输送线的工件通过计数、手动操作工装的动作频次统计，在供电不稳定或者需要纯机械可靠计数的场景下，比电子计数元件抗干扰能力更强，不会因为电磁干扰、临时断电出现计数丢失的问题。整个装置采用封闭盒式壳体设计，外壳采用弯折成型的板式结构，边角做圆弧过渡处理，既避免安装时锐边划伤操作人员，也能在设备运行振动环境下减少应力集中，提升壳体结构耐用性。壳体顶面预留三个矩形观察窗口，刚好对应内部计数轮的显示区域，不用拆开壳体就能直接读取累计数值，窗口周边做下沉台阶设计，可嵌入透明防护片，阻挡车间内的粉尘、切削液溅入内部传动结构，避免计数轮卡滞。壳体侧面预留两个不同直径的安装孔位，大孔用于穿入计数驱动轴，小孔可作为定位销孔或者辅助传动轴的穿装位，驱动轴直接伸出壳体外侧，可通过摆杆、棘轮或者软轴连接到设备的运动部件上，每完成一次预设动作就驱动轴转动固定角度，带动内部的进位齿轮组完成一次计数进位。内部传动采用逐级进位的齿轮棘轮组合结构，每一位计数轮对应一组进位拨爪，低位轮转动整圈后自动拨动高位轮进一位，结构逻辑简单可靠，长期运行故障率低。安装边界上，壳体四个角预留沉头安装孔，可直接通过螺栓固定在设备的安装面板上，沉头设计能让螺栓头完全没入壳体表面，不会突出干涉周边部件，整体外形方正紧凑，不需要额外预留过大的安装空间，适合嵌入到各类设备的操作面板或者机架侧方位置。设计时优先考虑了车间复杂工况的适配性，壳体的封闭结构能适配多粉尘、少量切削液飞溅的机加工车间环境，内部传动部件的配合间隙预留了温度变化带来的膨胀余量，在常规工业车间温度范围内不会出现转动卡滞的问题，驱动轴的伸出长度可根据实际安装位置做适配调整，不需要改动主体壳体结构就能满足不同设备的安装对接需求。
