带张紧调节结构的滚子链传动组件

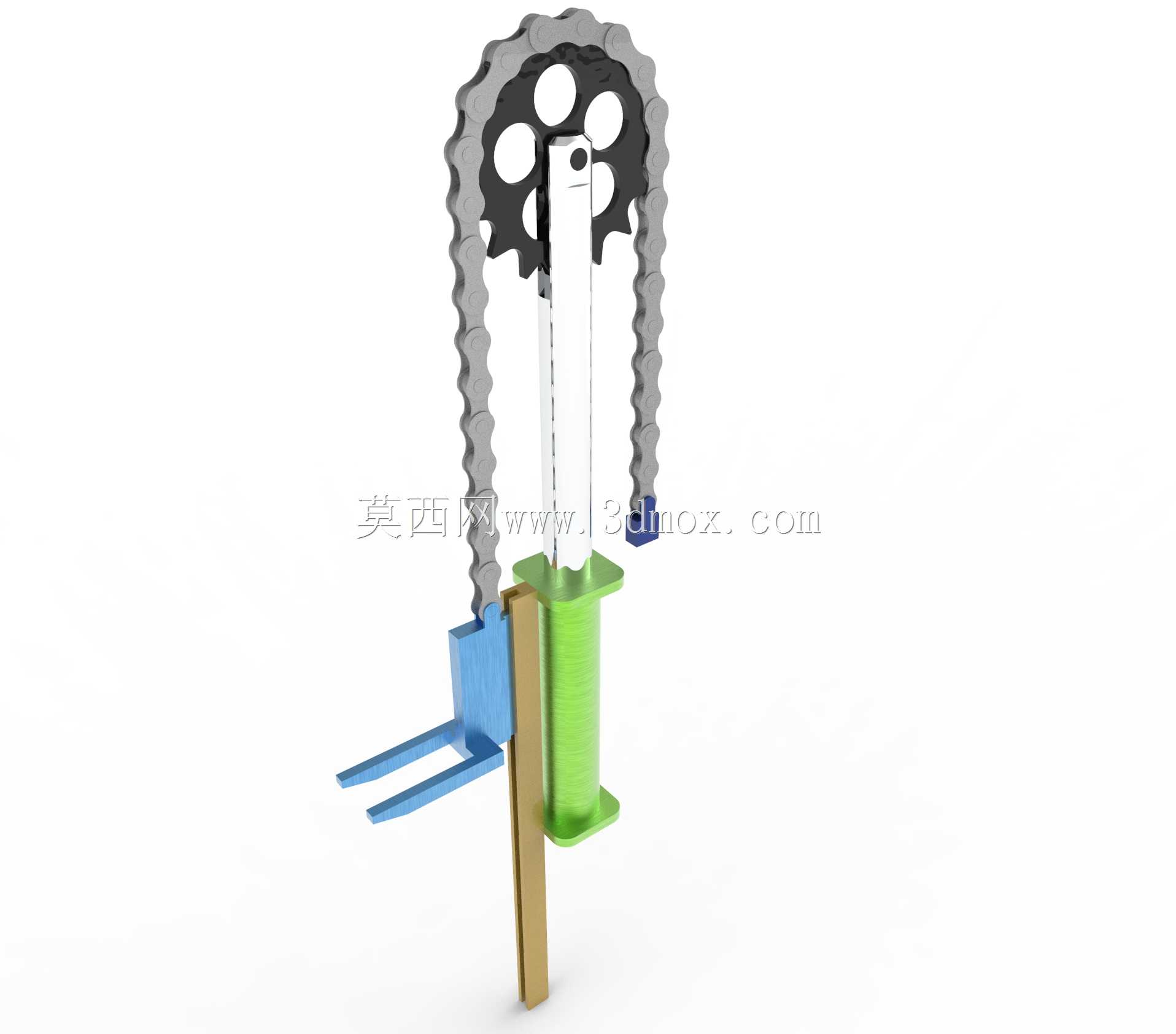

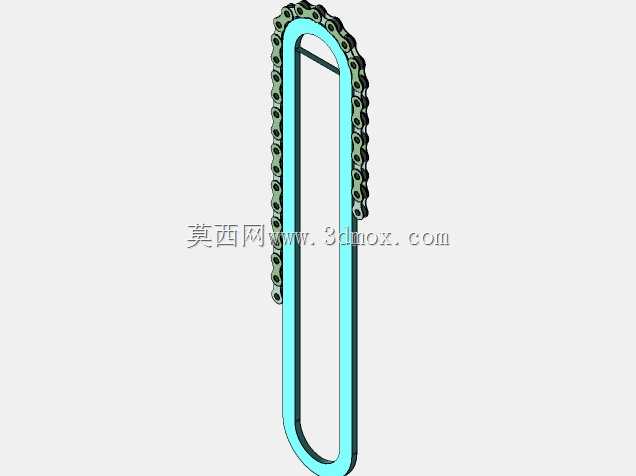

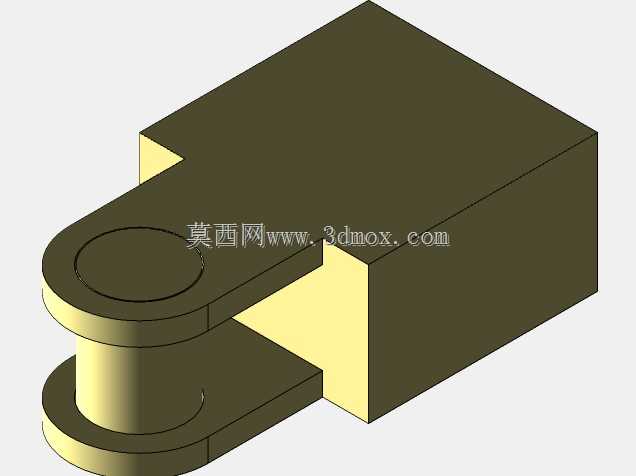

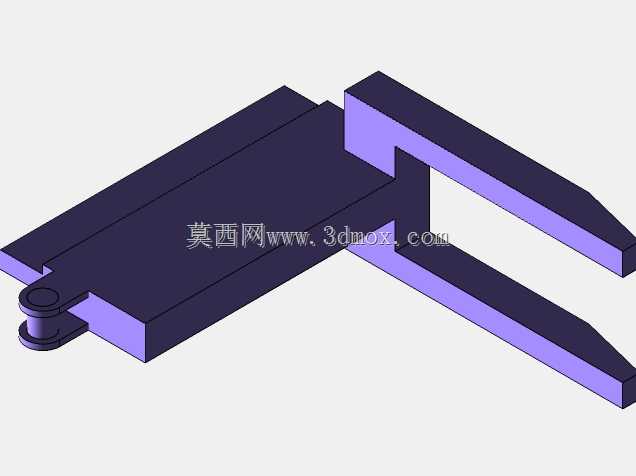

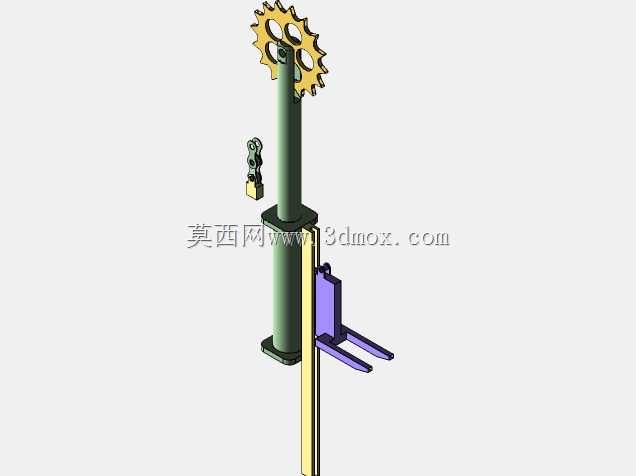

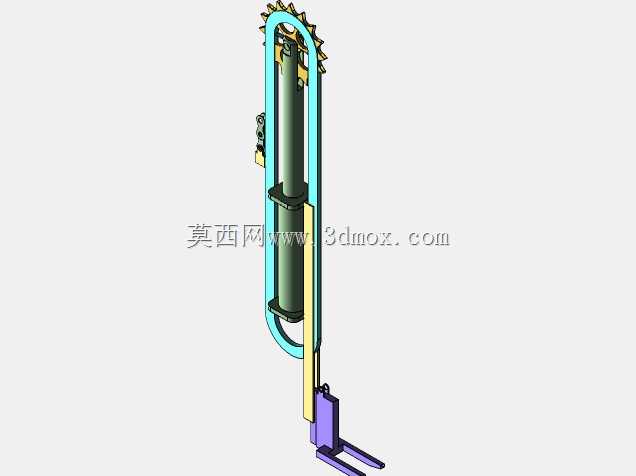

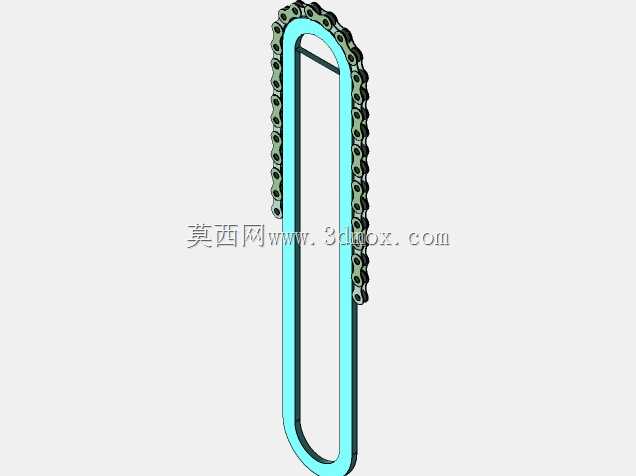

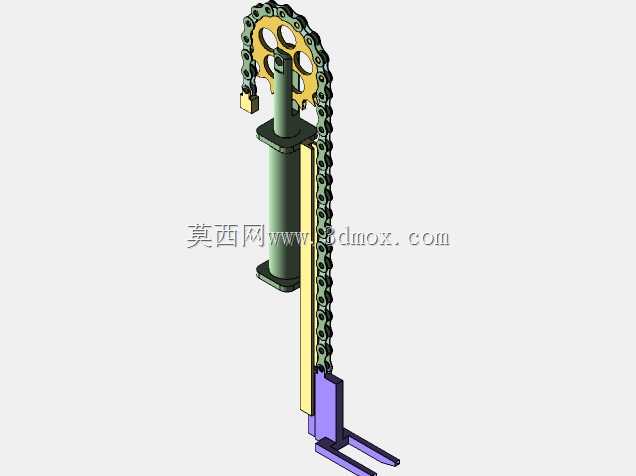

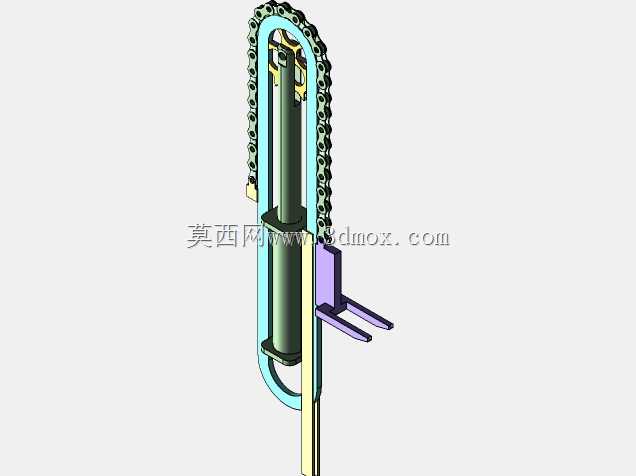

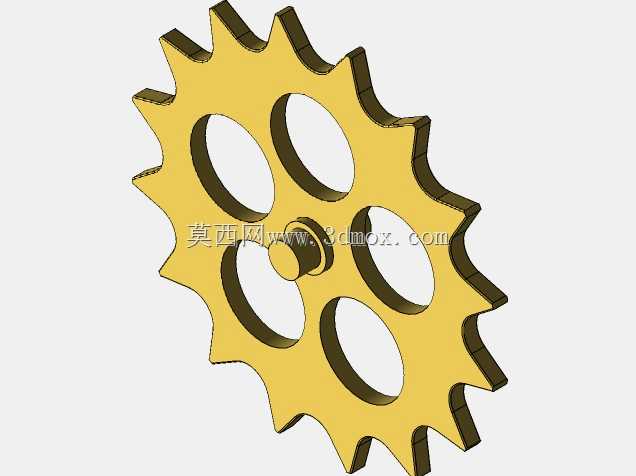

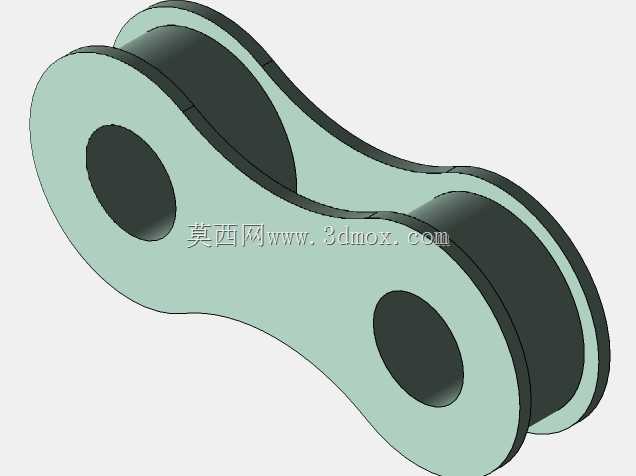

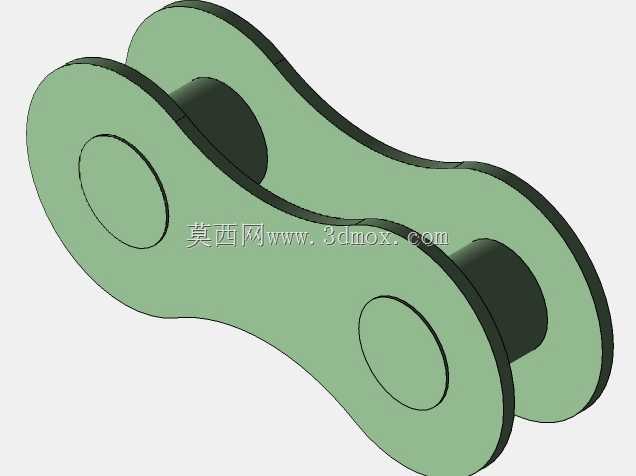

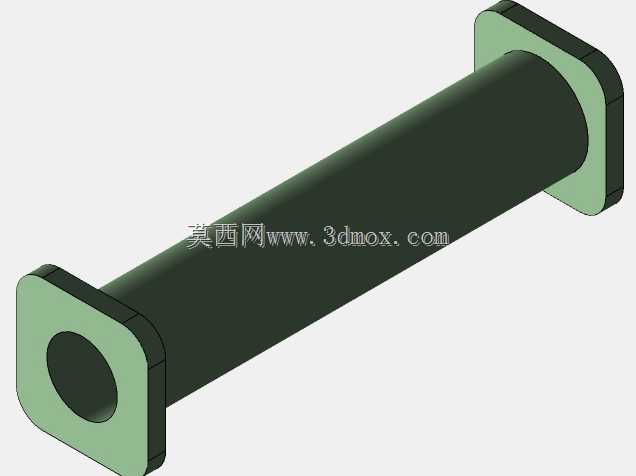

这套链传动组件在常规滚子链啮合结构基础上，集成了可手动调节的张紧执行端，适配中小载荷的间歇传动工况，常见于小型输送线的末端抬升段、非标工装的直线进给单元，以及教学演示类的机械传动实训台。区别于常规固定式链轮中心距的链传动结构，这套设计在从动侧预留了足够的张紧行程，配套的叉形定位件可以卡入链条外链板间隙，配合导向杆上的滑动支座，能在不拆卸链轮端盖的情况下完成链条张紧度调整，避免长期运行后链条磨损伸长导致的跳齿、脱链问题。从安装边界来看，主动链轮的安装轴径预留了标准平键槽位，可直接匹配常用的小型减速电机输出轴，链轮齿形按照标准滚子链参数设计，啮合间隙控制在合理范围，既不会因为间隙过小导致卡滞，也不会因为间隙过大产生传动冲击。竖直布置的导向杆采用双杆平行结构，其中一根为承重导向光轴，另一根为辅助防转杆，避免张紧滑块在运行过程中出现周向转动，滑块与导向杆的配合间隙按照IT7级公差设计，滑动顺畅无卡滞，同时能承受链条张紧时产生的侧向分力。设计过程中特意将张紧操作端设置在组件外侧，不需要拆解外围护罩就能完成张紧调节，日常维护时只需要松开滑块的锁紧螺钉，调整到合适张紧度后重新锁紧即可，大幅降低了一线运维人员的操作难度。链条的选型对应常规短节距精密滚子链，适配的链轮齿数经过传动比核算，既保证了传动过程中的平稳性，也避免了齿数过多导致的链轮外径过大、占用安装空间的问题。组件底部的安装法兰预留了四个沉头安装孔，可以直接固定在设备的安装基板上，安装孔的位置公差按照通用工装的安装标准设计，能兼容多数现有小型设备的安装位，不需要额外做安装面的二次加工。在实际应用场景中，这套组件可以直接替换原有固定中心距的链传动单元，尤其适合那些安装空间有限、不方便加装自动张紧轮的传动工位，张紧结构的行程覆盖了链条全生命周期的磨损伸长量，在链条达到磨损极限前不需要额外截链操作，能有效延长链条的实际使用寿命。啮合区域的齿形经过修形处理，链条啮入啮出时的冲击被大幅降低，运行噪音比常规未修形链轮低15%左右，适合对运行噪音有一定要求的车间内部工位使用。
