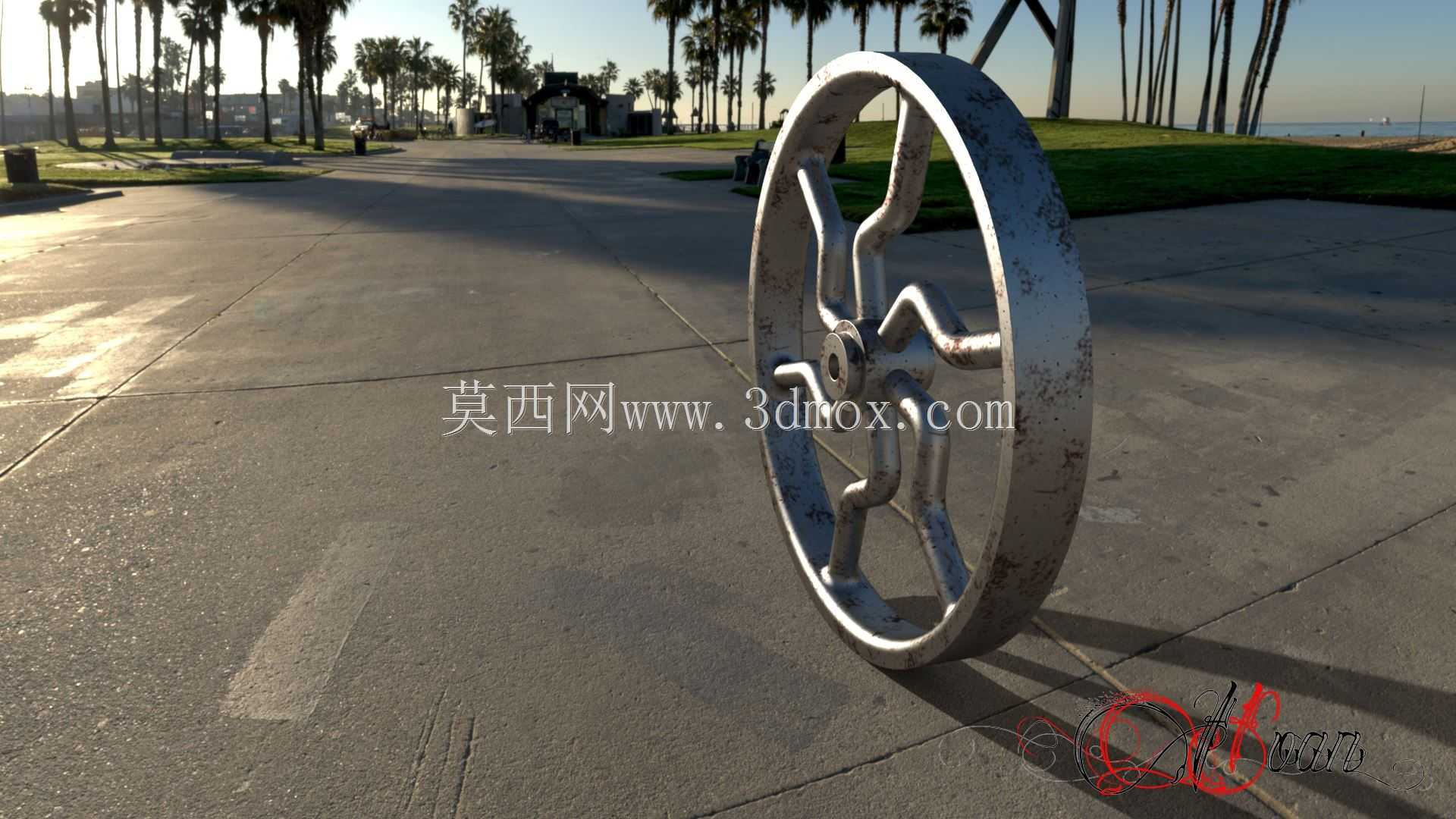

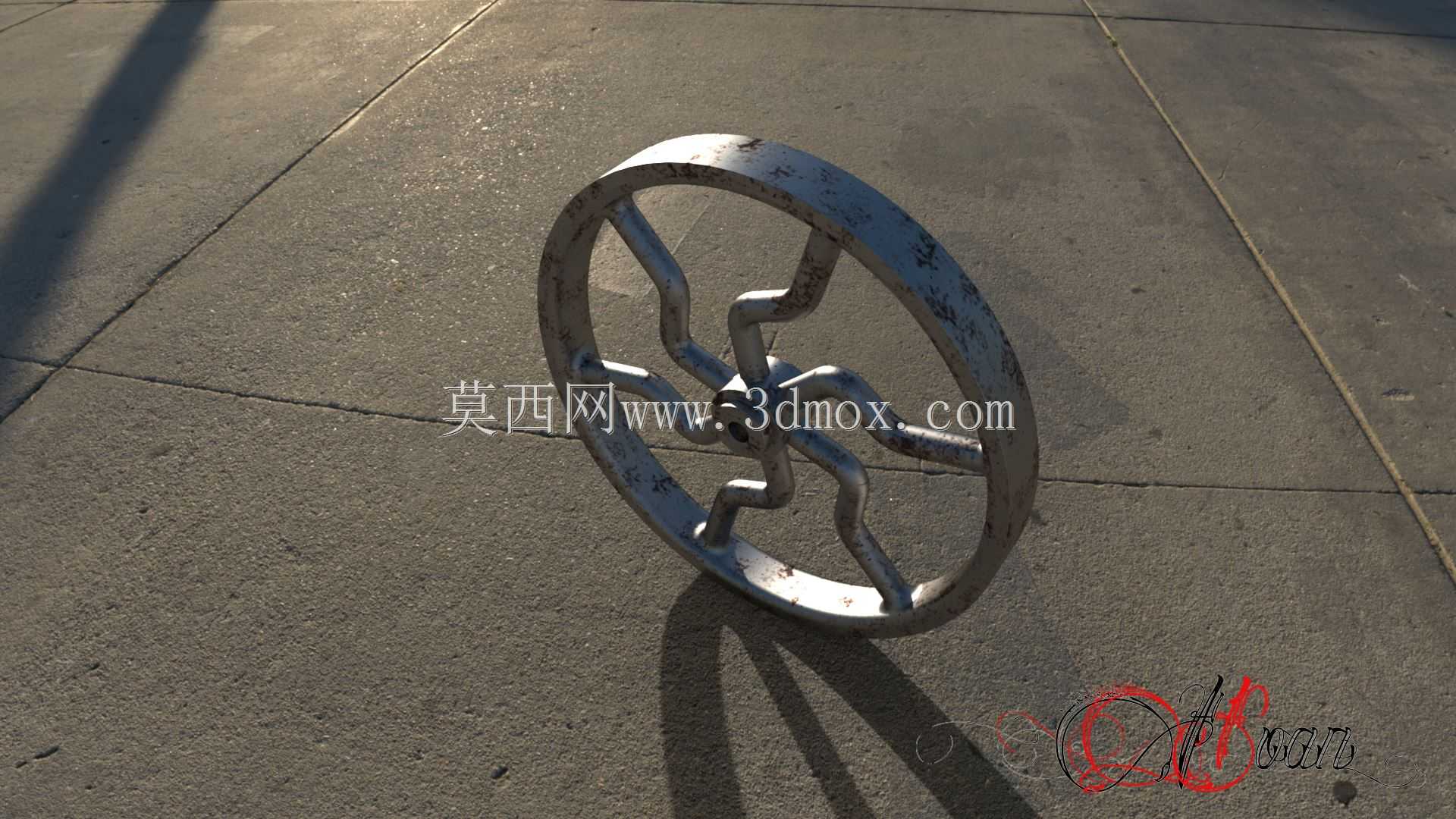

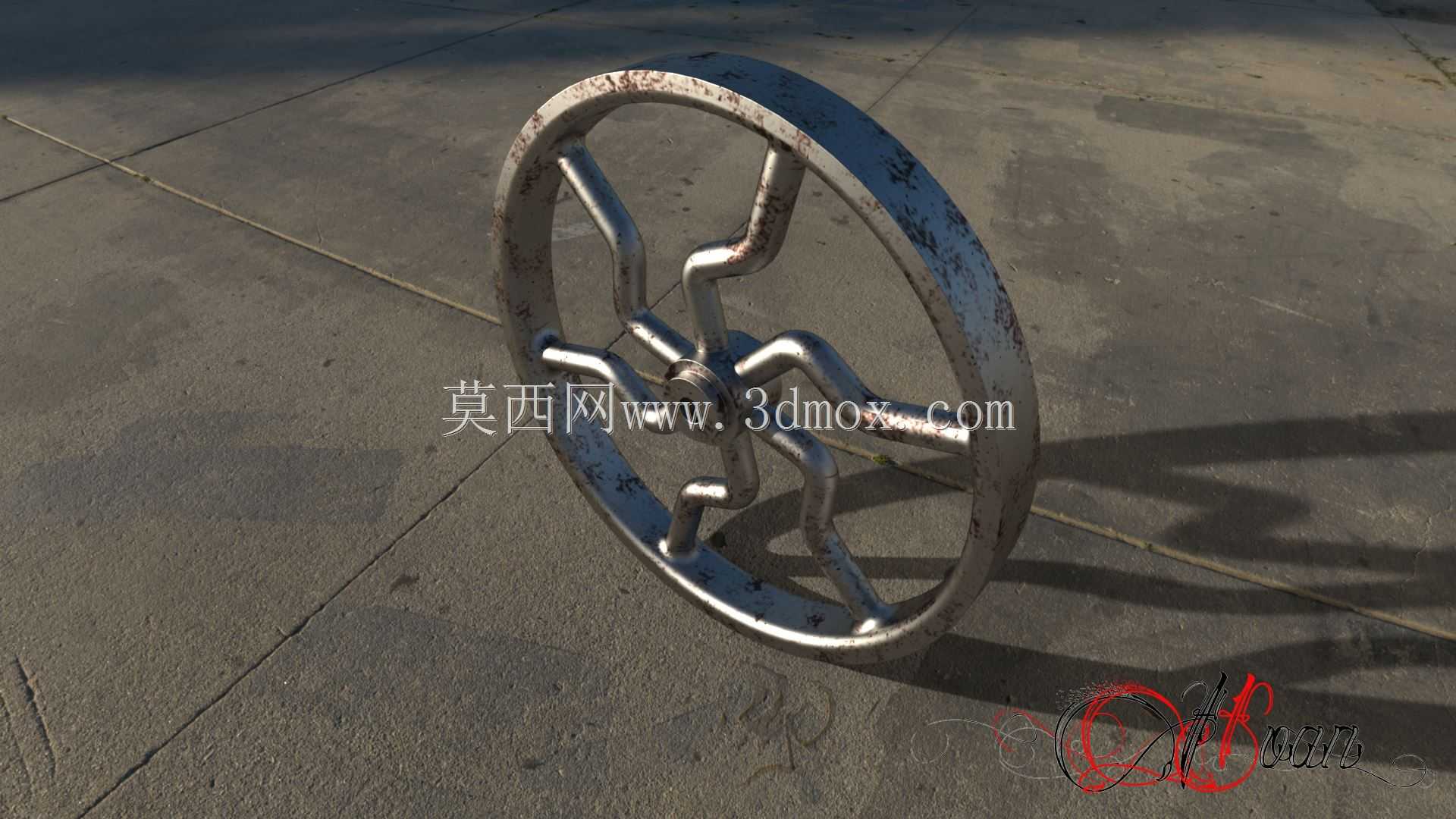

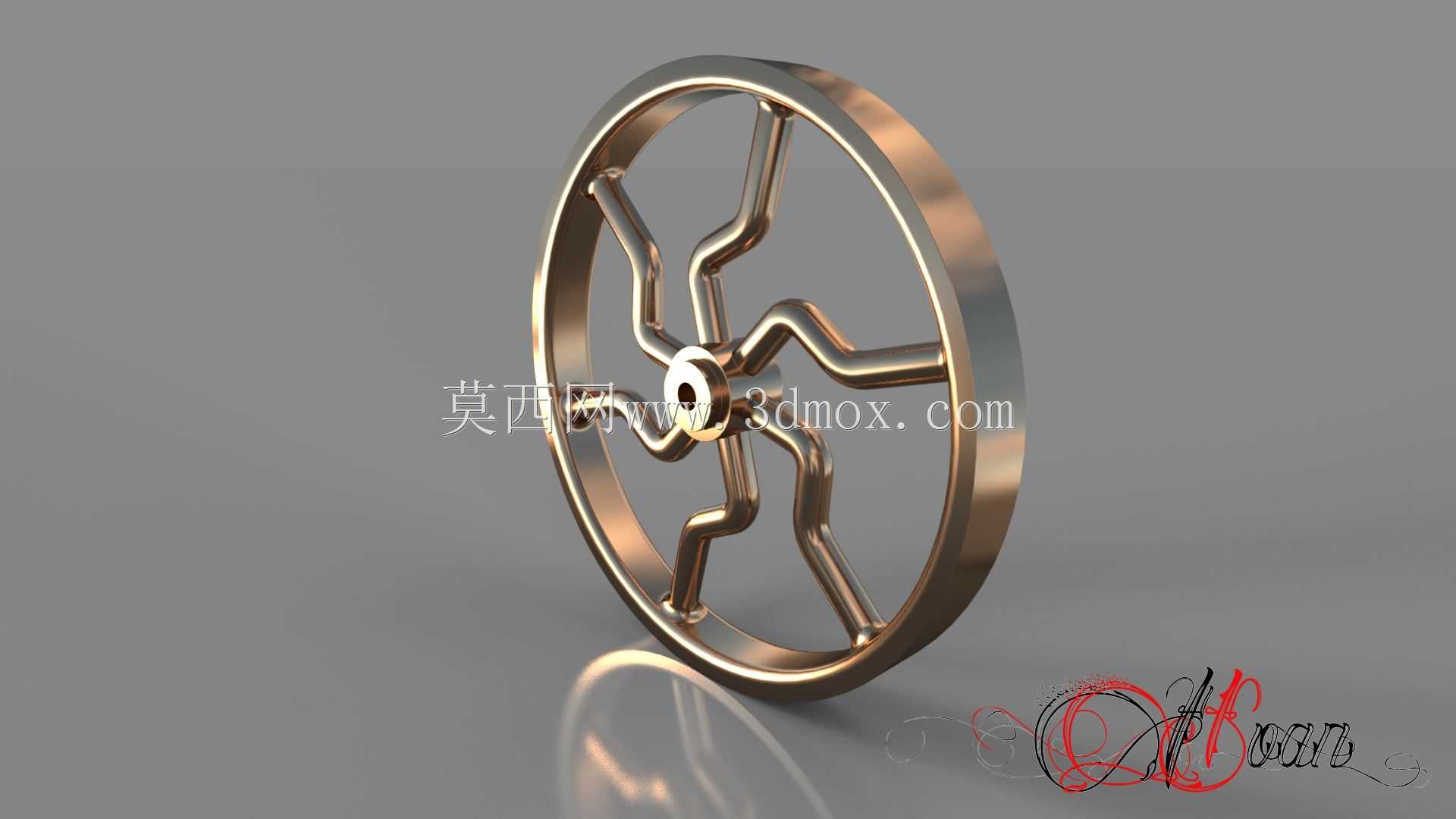

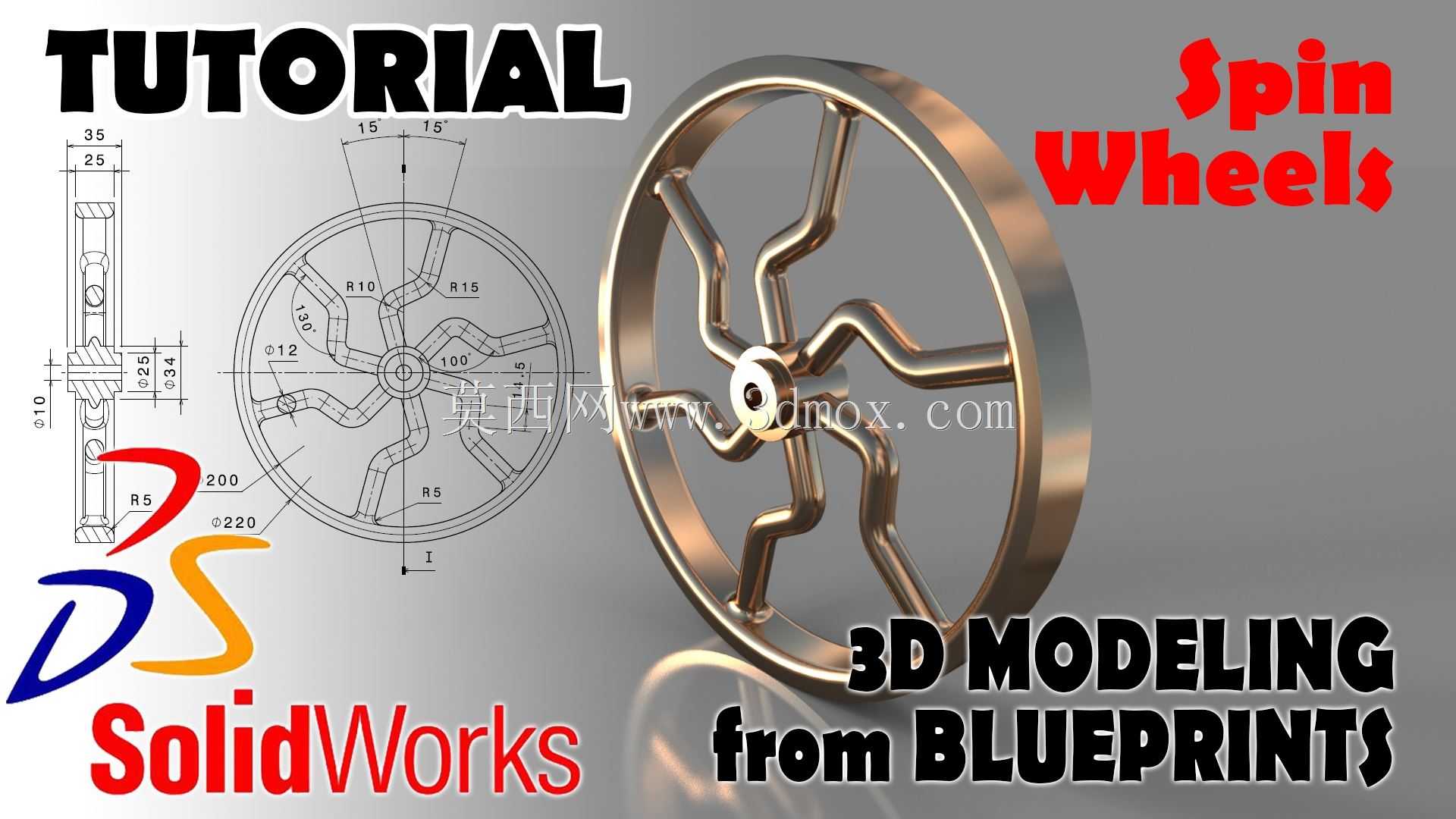

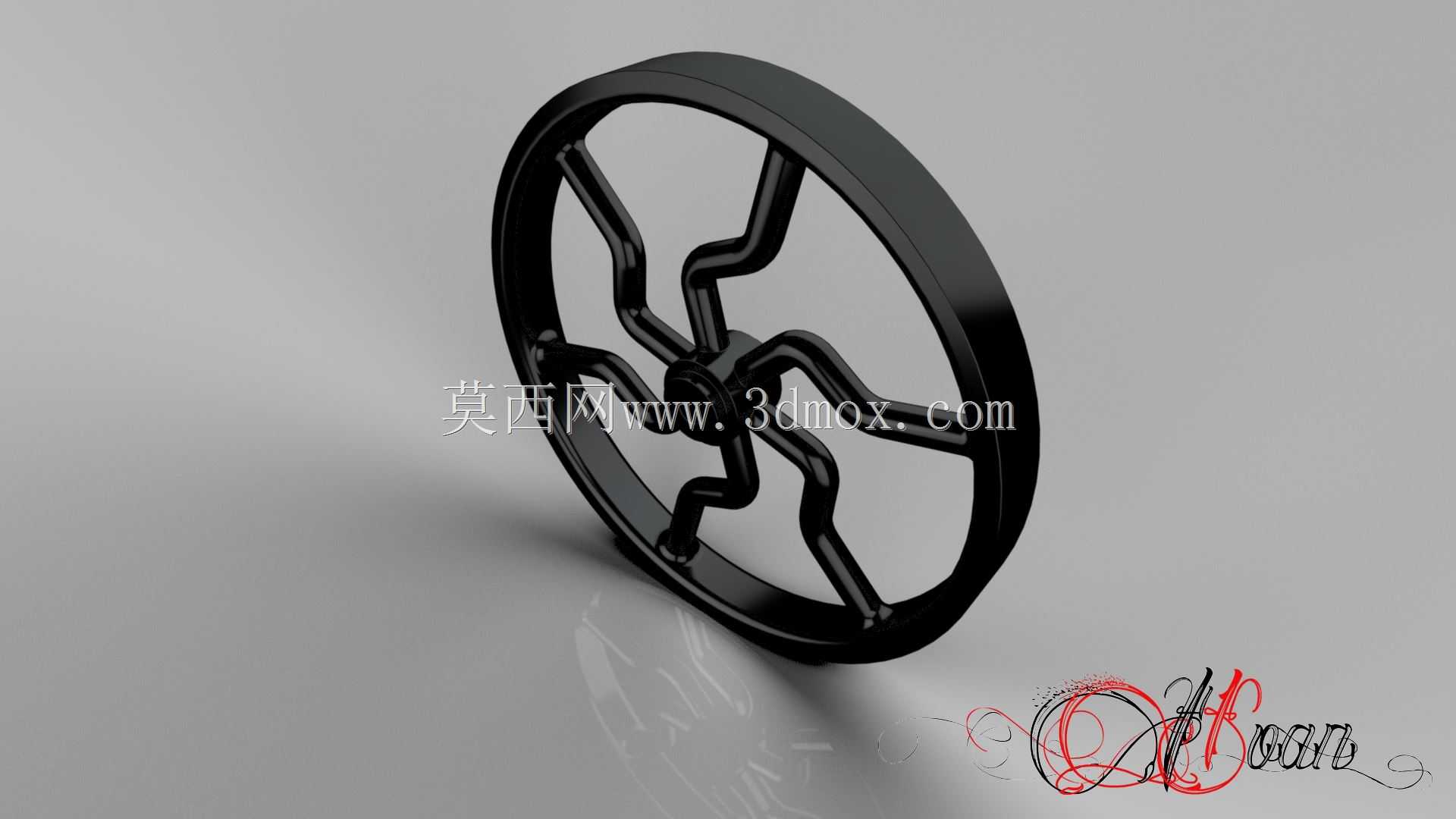

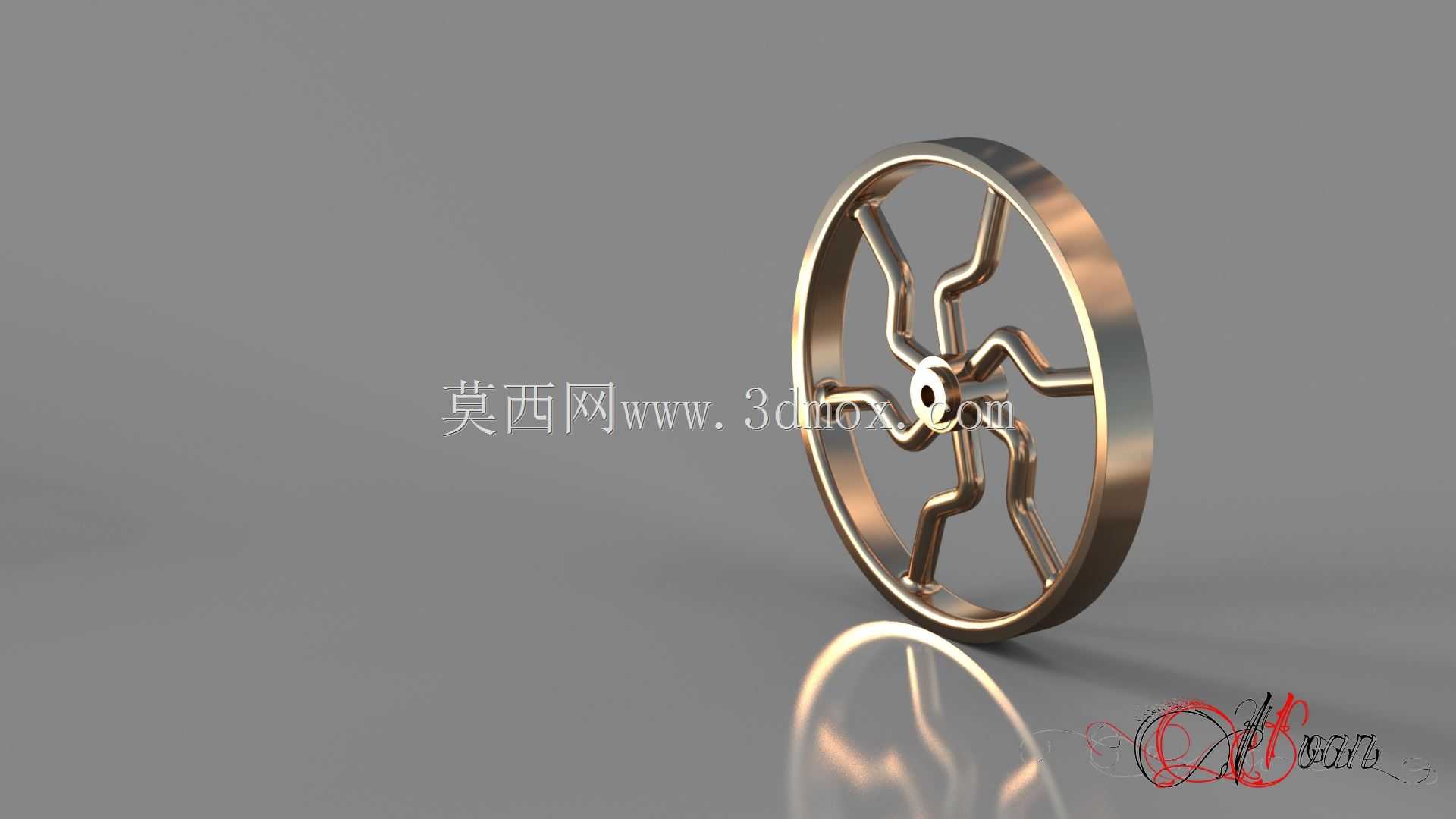

这类曲面辐条结构的旋转轮,常应用在需要手动微调进给的设备操作端,也可作为小型传动机构的从动轮使用,在轻工输送线、小型实验设备、老式机床进给操作端都能见到同结构轮体的应用场景。从实际使用需求出发,轮体的握持边缘做了圆弧过渡处理,避免操作人员手动转动时硌手,中心安装孔位做了同轴度公差约束,保证轮体转动时无偏摆,不会出现转动卡滞或者周向跳动超差的问题。设计时先从轮缘的截面轮廓入手,确定轮缘的握持宽度与厚度,再匹配中心轮毂的安装尺寸,轮毂部分预留了键槽安装位,可通过平键与转轴实现周向固定,避免转动时轮体与转轴发生相对滑转。辐条部分采用曲面弯折的流线型结构,并非传统直辐条设计,这种结构在同等材料用量下能提升辐条的抗扭刚度,转动时受力可沿曲面辐条均匀分散到轮缘与轮毂位置,不会出现直辐条根部应力集中易断裂的问题。从安装边界来看,轮体外径为220mm,整体厚度控制在25mm范围内,中心安装轴径适配12mm的标准转轴,轮毂突出轮体侧面15mm,可保证安装时轮体与设备安装面留有足够间隙,转动时不会与设备面板发生摩擦。轮缘内侧做了R5的圆角过渡,辐条与轮缘、轮毂的衔接位置都做了R8到R10的圆角处理,消除加工时的应力集中点,也能避免铸件生产时出现缩孔缺陷。实际选型使用时,这类轮体可根据使用场景选择金属铸造或者工程塑料注塑加工,手动操作场景下塑料材质即可满足强度要求,作为传动从动轮使用时则选用铸铝或者铸铁材质,提升整体耐磨性能与结构强度。转动过程中,曲面辐条的结构还能减少转动时的风阻,高速转动时不会产生明显的气流噪音,适配对运行噪音有要求的实验类设备使用。
